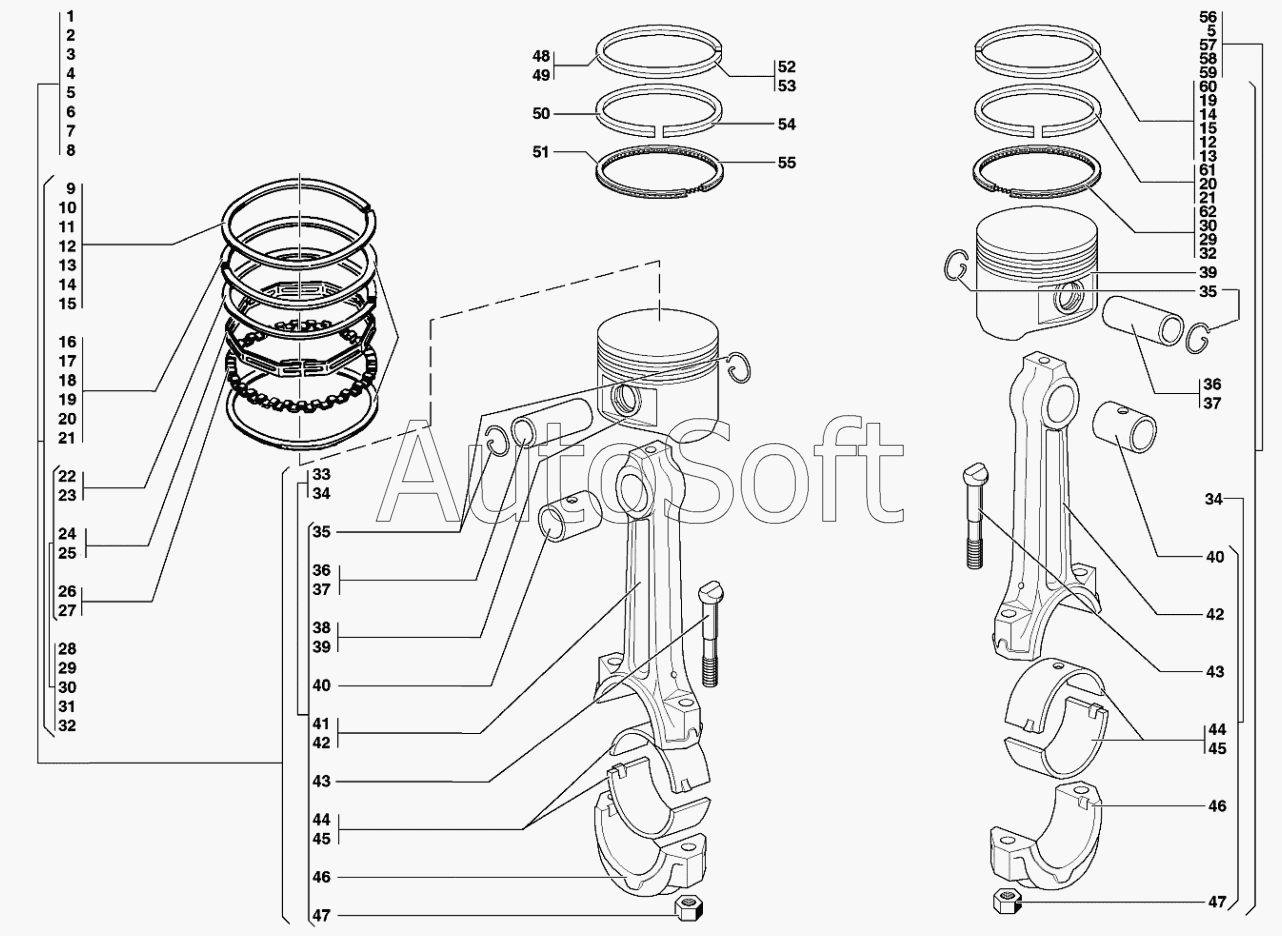

Каталог запасных частей к технике: УАЗ-31519 (2007). Поршень и шатун
/8.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
32
33
34
34
35
35
36
36
37
37
38
39
39
40
40
41
42
42
43
43
44
44
45
45
46
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1004025-P1 | 1***1 | Кольцо поршневое компрессионное нижнее, диаметр 100,00мм | |
| 130-1004030-P1 | 1***1 | Кольцо поршневое компрессионное верхнее, диаметр 100,00мм | |
| 130-1004035-AP1 | 1***1 | Кольцо поршневое маслосъемное (комплект), диаметр 100,00мм | |
| 130-1004035-АР1 | 1***1 | Кольцо поршневое маслосъемное, увеличенное на 0,5 мм | |
| 130-1004041-Р1 | 1***1 | Диск кольцевой поршневого маслосъемного кольца, увеличенный на 0,5 мм | |
| 24-1004058-БР | 2***Р | Вкладыш шатуна диаметр 57,95 мм | |
| 24-1004058-ВР | 2***Р | Вкладыш шатуна диаметр 57,75 мм | |
| 24-1004058-ДР | 2***Р | Вкладыш шатуна диаметр 57,50 мм | |
| 24-1004058-ЕР | 2***Р | Вкладыш шатуна диаметр 57,25 мм | |
| 24-1004058-ЖР | 2***Р | Вкладыш шатуна диаметр 57,00 мм | |
| 24-1004058-ИР | 2***Р | Вкладыш шатуна диаметр 56,75 мм | |
| 24-1004058-КР | 2***Р | Вкладыш шатуна диаметр 56,50 мм | |
| 414.1004015-10Р1 | 4***1 | Поршень диам. 92,50 мм | |
| 414.1004015-10Р2 | 4***2 | Поршень диам. 93,00 мм | |
| 421.1000100 | 4***0 | Комплект поршневых колец диаметр 100 мм | |
| 421.1000100-P1 | 4***1 | Комплект поршневых колец диаметр 100,50мм | |
| 421.1004015-Р3 | 4***3 | Поршень диаметр 100,5 мм | |
| 421.1004034 | 4***4 | Кольцо поршневое маслосъемное (комплект), диаметр 100,00мм (Кострома) | |
| ВК-24-1000104 | В***4 | Комплект шатунных вкладышей диаметр 58,00 мм (стандартный) | |
| ВК-24-1000104-БР | В***Р | Комплект шатунных вкладышей диаметр 57,95 мм | |
| ВК-24-1000104-ВР | В***Р | Комплект шатунных вкладышей диаметр 57,75 мм | |
| ВК-24-1000104-ДР | В***Р | Комплект шатунных вкладышей диаметр 57,50 мм | |
| ВК-24-1000104-ЕР | В***Р | Комплект шатунных вкладышей диаметр 57,25 мм | |
| ВК-24-1000104-ЖР | В***Р | Комплект шатунных вкладышей диаметр 57,00 мм | |
| ВК-24-1000104-ИР | В***Р | Комплект шатунных вкладышей диаметр 5б,75 мм | |
| ВК-24-1000104-КР | В***Р | Комплект шатунных вкладышей диаметр 5б,50 мм | |
| 1 | 4***2 | Поршень и шатун в сборе | |
| 2 | 4***4 | Поршень и шатун в сборе | |
| 3 | 4***5 | Поршень и шатун в сборе | |
| 4 | 4***0 | Поршень и шатун в сборе | |
| 5 | 4***4 | Поршень и шатун в сборе | |
| 6 | 4***5 | Поршень и шатун в сборе | |
| 7 | 4***6 | Поршень и шатун в сборе | |
| 8 | 4***7 | Поршень и шатун в сборе | |
| 9 | 5***2 | Кольцо поршневое компрессионное верхнее диам. 92,00 мм | |
| 10 | 2***3 | Кольцо поршневое компрессионное верхнее | |
| 11 | 1***0 | Кольцо поршневое компрессионное верхнее диам. 100,00 мм | |
| 12 | 4***0 | Кольцо поршневое компрессионное верхнее (КОСТРОМА) | |
| 13 | 3***6 | Кольцо поршневое компрессионное верхнее (BUZULUK) | |
| 14 | С***0 | Кольцо поршневое компрессионное верхнее (СТАПРИ) | |
| 15 | Я***0 | Кольцо поршневое компрессионное верхнее (ЯРЦЕВО) | |
| 16 | 5***2 | Кольцо поршневое компрессионное нижнее | |
| 17 | 1***5 | Кольцо поршневое компрессионное нижнее | |
| 18 | 4***1 | Кольцо поршневое компрессионное нижнее (КОСТРОМА) | |
| 19 | 1***1 | Кольцо поршневое компрессионное нижнее (BUZULUK) | |
| 20 | С***5 | Кольцо поршневое компрессионное нижнее (СТАПРИ) | |
| 21 | Я***0 | Кольцо поршневое компрессионное нижнее (ЯРЦЕВО) | |
| 22 | 5***1 | Кольцо поршневое маслосъемное | |
| 23 | 1***1 | Диск кольцевой поршневого маслосъемного кольца | |
| 24 | 5***8 | Расширитель радиальный поршневого маслосъемного кольца | |
| 25 | 1***8 | Расширитель радиальный поршневого маслосъемного кольца . | |
| 26 | 5***9 | Расширитель осевой поршневого маслосъемного кольца | |
| 27 | 1***9 | Расширитель осевой поршневого маслосъемного кольца | |
| 28 | 5***5 | Кольцо поршневое маслосъемное (комплект) | |
| 29 | 1***А | Кольцо поршневое маслосъемное (комплект на один поршень) | |
| 30 | 6***4 | Кольцо поршневое маслосъемное (BUZULUK) | |
| 31 | С***4 | Кольцо поршневое маслосъемное (СТАПРИ) | |
| 32 | Я***0 | Кольцо поршневое маслосъемное с расширителем (ЯРЦЕВО) | |
| 33 | 2***2 | Шатун в сборе | |
| 34 | 4***5 | Шатун в сборе | |
| 35 | 4***2 | Кольцо стопорное поршневого пальца | |
| 36 | 4***0 | Палец поршневой диаметр 25,00 мм (стандартный) | |
| 37 | 4***3 | Палец поршневой | |
| 38 | 4***0 | Поршень диаметр 92,00 мм (стандартный) | |
| 39 | 4***2 | Поршень диам. 100,00 мм (стандартный) | |
| 40 | 2***2 | Втулка шатуна | |
| 41 | 2***1 | Шатун | |
| 42 | 4***0 | Шатун | |
| 43 | 1***Б | Болт крепления крышки шатуна | |
| 44 | 2***8 | Вкладыши шатуна диаметр 58,00 мм (стандартный) | |
| 45 | T***8 | Вкладыш шатуна, диаметр 58,00мм | |
| 46 | 2***1 | Крышка шатуна | |
| 47 | 2***П | Гайка болта крышки шатуна | |
| 48 | 5***P | Кольцо поршневое компрессионное верхнее, диаметр 92,50мм | |
| 49 | 2***P | Кольцо поршневое компрессионное верхнее, диаметр 92,50мм | |
| 50 | 5***P | Кольцо поршневое компрессионное нижнее, диаметр 92,50мм | |
| 51 | 5***P | Кольцо поршневое маслосъемное, диаметр 92,50мм | |
| 52 | 5***Р | Кольцо поршневое компрессионное верхнее диам. 93,00 мм | |
| 53 | 2***Р | Кольцо поршневое компрессионное верхнее диам. 93,00 мм | |
| 54 | 5***Р | Кольцо поршневое компрессионное нижнее диам. 93,00 мм | |
| 55 | 5***Р | Кольцо поршневое маслосъемное диам. 93,00 мм | |
| 56 | 4***1 | Поршень и шатун в сборе | |
| 57 | 4***5 | Поршень и шатун в сборе | |
| 58 | 4***6 | Поршень и шатун в сборе | |
| 59 | 4***7 | Поршень и шатун в сборе | |
| 60 | K***0 | Кольцо компрессионное верхнее Тип 001 100/91,6x2 (GOETZE) | |
| 61 | K***0 | Кольцо компрессионное нижнее Тип 005 100/91,6х2 (GOETZE) | |
| 62 | K***0 | Кольцо маслосъемное в сборе Тип 231 100/91,3х5 (GOETZE) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
