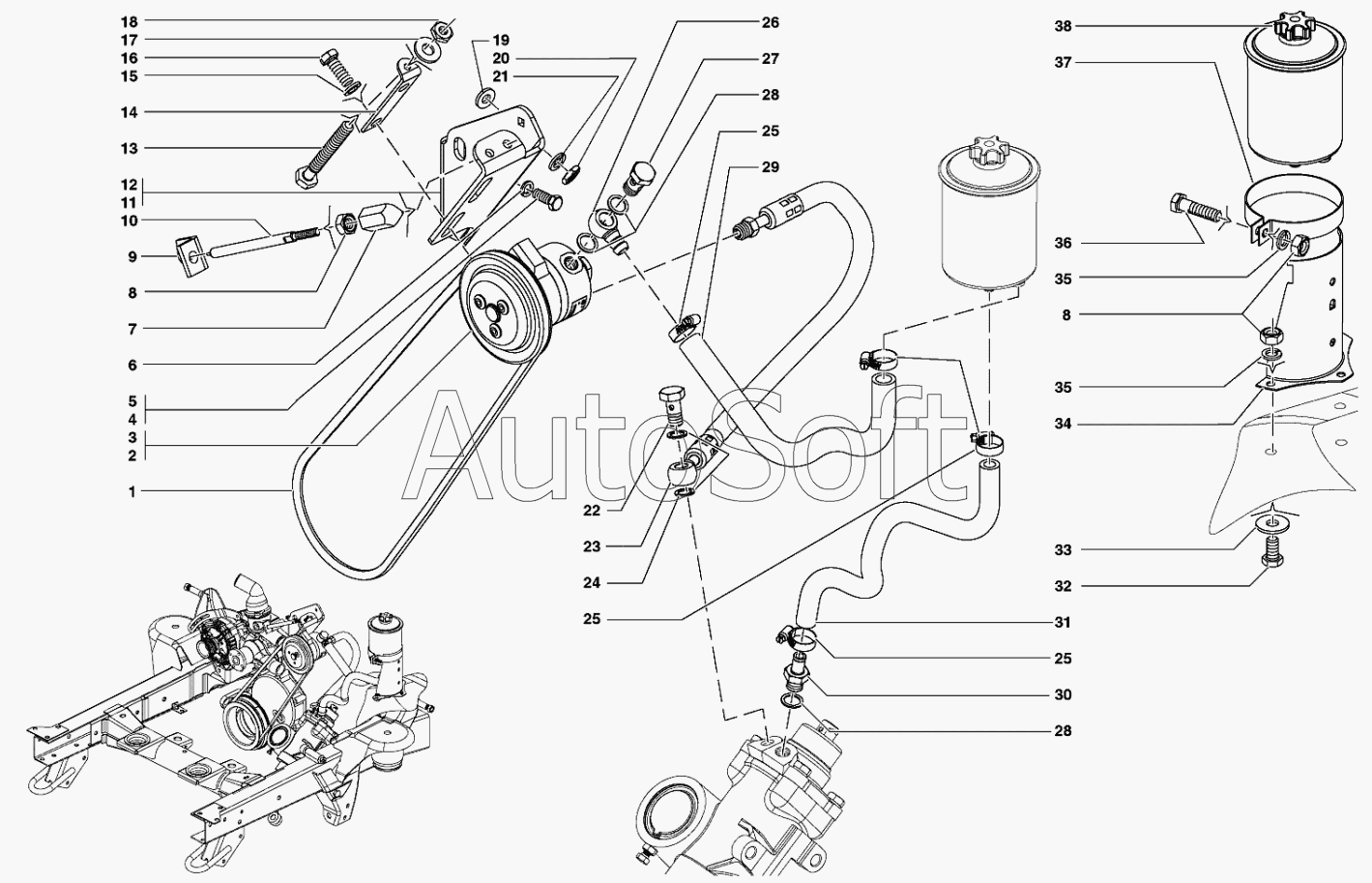

Каталог запасных частей к технике: УАЗ-31519 (2007). Насос усилителя рулевого управления
/128.gif)
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
28
29
30
31
32
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Ремень ГОСТ 5813-93 | |
| 2 | 3***0 | Насос гидроусилителя руля | |
| 3 | 3***0 | Насос усилителя рулевого управления ШНКФ453471.100 | |
| 4 | 2***9 | Болт М10х30 | |
| 5 | 2***9 | Болт М10х25 | |
| 6 | 2***2 | Шайба 10 пружинная | |
| 7 | 3***8 | Гайка специальная | |
| 8 | 2***9 | Гайка М8 | |
| 8 | 2***9 | Гайка М8 | |
| 9 | 3***9 | Уголок упорный | |
| 10 | 3***7 | Опора кронштейна | |
| 11 | 3***9 | Кронштейн крепления насоса | |
| 12 | 3***9 | Кронштейн крепления насоса | |
| 13 | 3***4 | Болт натяжной | |
| 14 | 3***0 | Пластина натяжная | |
| 15 | 2***2 | Шайба 12 пружинная | |
| 16 | 2***9 | Болт М12х30 | |
| 17 | 3***9 | Шайба 6,5 | |
| 18 | 2***9 | Гайка М6 | |
| 19 | 3***4 | Шайба | |
| 20 | 2***9 | Гайка М8х1 | |
| 21 | 2***9 | Шайба 8 пружинная | |
| 22 | 3***3 | Болт-штуцер М14х 1,5 | |
| 23 | 3***3 | Шланг нагнетательный гидроусилителя руля | |
| 24 | 3***2 | Шайба | |
| 25 | 3***0 | Хомут червячный | |
| 26 | 3***3 | Обойма | |
| 27 | 3***2 | Болт-штуцер М16х1,5 | |
| 28 | 3***3 | Шайба | |
| 29 | 3***0 | Шланг всасывающий | |
| 30 | 3***8 | Штуцер сливного шланга | |
| 31 | 3***0 | Шланг сливной | |
| 32 | 2***9 | Болт М8х14 | |
| 33 | 3***9 | Шайба 8 | |
| 34 | 3***0 | Кронштейн бачка гидроусилителя руля | |
| 35 | 2***2 | Шайба 8 пружинная | |
| 36 | 2***9 | Болт М8х30 | |
| 37 | 3***6 | Хомут крепления бачка гидроусилителя руля | |
| 38 | 3***0 | Бак масляный гидроусилителя рулевого управления |
