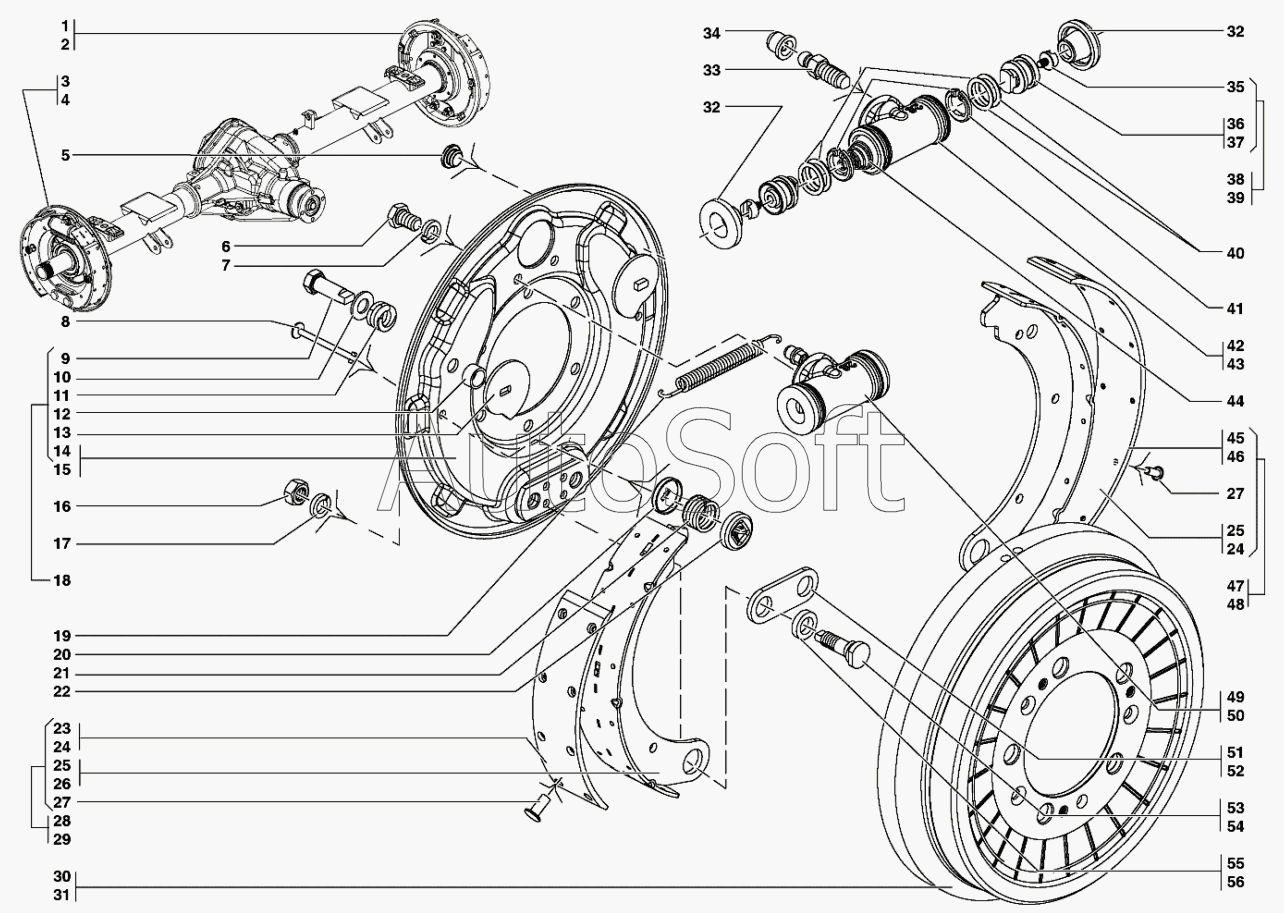

Каталог запасных частей к технике: УАЗ-31519 (2007). Тормоза рабочие задние и тормозные барабаны
/134.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Тормоз задний левый в сборе | |
| 2 | 3***0 | Тормоз задний левый в сборе | |
| 3 | 3***0 | Тормоз задний правый в сборе | |
| 4 | 3***0 | Тормоз задний правый в сборе | |
| 5 | 3***5 | Заглушка щита | |
| 6 | 2***9 | Болт М8х12 | |
| 7 | 2***2 | Шайба 6 пружинная | |
| 8 | 6***8 | Стержень прижимной пружины колодок | |
| 9 | 3***8 | Болт регулировочного эксцентрика колодок | |
| 10 | 2***9 | Шайба 14 | |
| 11 | 3***7 | Пружина регулировочная эксцентрика колодок тормоза | |
| 12 | 3***4 | Втулка регулировочного эксцентрика колодок | |
| 13 | 3***6 | Эксцентрик регулировочный колодок | |
| 14 | 3***4 | Щит заднего тормоза с усилителем в сборе | |
| 15 | 3***4 | Щит заднего тормоза с усилителем в сборе | |
| 16 | 2***9 | Гайка М12х1,25 | |
| 17 | 2***2 | Шайба 12 пружинная | |
| 18 | 3***2 | Щит в сборе | |
| 19 | 1***5 | Пружина стяжная колодок | |
| 20 | М***С | Чашка прижимной пружины колодок | |
| 21 | М***С | Пружина прижимная колодок | |
| 22 | М***С | Чашка прижимной пружины колодок верхняя | |
| 23 | 3***0 | Накладка фрикционная колодки заднего тормоза | |
| 24 | 2***6 | Накладка фрикционная задней колодки | |
| 25 | 3***0 | Колодка переднего тормоза | |
| 26 | 4***5 | Колодка в сборе | |
| 27 | 3***7 | Заклепка 4х9 | |
| 28 | 3***0 | Колодка с фрикционной накладкой заднего тормоза в сборе | |
| 29 | 4***1 | Колодка с фрикционной накладкой задняя в сборе | |
| 30 | 3***0 | Барабан тормозной | |
| 31 | 4***0 | Барабан тормозной | |
| 32 | 3***8 | Колпак защитный колесного цилиндра тормоза | |
| 33 | 3***8 | Клапан перепускной | |
| 34 | 4***9 | Колпачок перепускного клапана колёсного цилиндра | |
| 35 | 2***4 | Стержень опорный колодок тормоза | |
| 36 | 3***5 | Поршень | |
| 37 | 3***5 | Поршень | |
| 38 | 3***2 | Поршень колесного цилиндра заднего тормоза | |
| 39 | 3***2 | Поршень колесного цилиндра в сборе | |
| 40 | 3***1 | Кольцо уплотнительное поршня колесного цилиндра тормоза | |
| 41 | 3***7 | Кольцо упорное поршня колесного цилиндра тормоза | |
| 42 | 3***6 | Цилиндр колесный | |
| 43 | 3***0 | Цилиндр колесный | |
| 44 | 3***3 | Пружина колесного цилиндра | |
| 45 | 3***0 | Накладка фрикционная колодки заднего тормоза | |
| 46 | 2***5 | Накладка фрикционная колодки | |
| 47 | 3***0 | Колодка с фрикционной накладкой переднего тормоза | |
| 48 | 4***0 | Колодка с фрикционной накладкой в сборе | |
| 49 | 3***0 | Цилиндр колесный заднего тормоза | |
| 50 | 3***0 | Цилиндр колесный в сборе | |
| 51 | 3***0 | Пластина опорных пальцев | |
| 52 | 3***0 | Пластина опорных пальцев колодок | |
| 53 | 3***0 | Палец опорный колодок | |
| 54 | 3***8 | Палец опорных колодок | |
| 55 | 3***0 | Втулка опорного пальца | |
| 56 | 3***8 | Втулка опорного пальца колодок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
