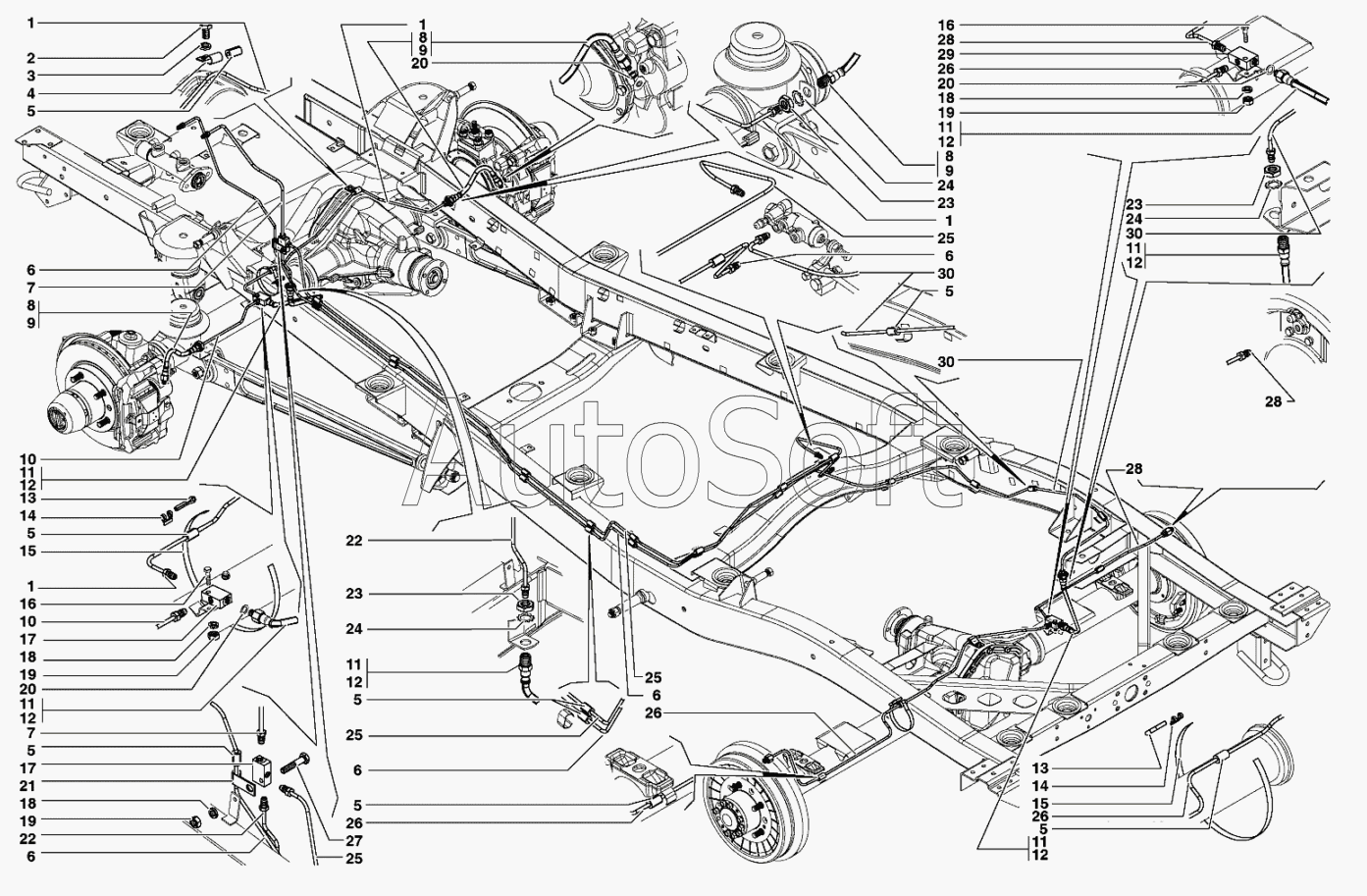

Каталог запасных частей к технике: УАЗ-31519 (2007). Трубопроводы гидравлических тормозов
/137.gif)
1
1
1
1
2
3
4
5
5
5
5
5
5
5
6
6
6
6
6
7
7
8
8
8
9
9
9
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
19
19
19
20
20
20
21
22
22
23
23
23
24
24
24
25
25
25
25
26
26
26
26
27
28
28
28
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубка от тройника к правому переднему тормозу в сборе | |
| 2 | 2***9 | Болт М8х12 | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 4 | 6***1 | Хомутик крепления трубки | |
| 5 | 2***6 | Трубка защитная | |
| 6 | 3***0 | Трубка от вторичной камеры главного цилиндра к регулятору тормозных сил | |
| 7 | 3***2 | Трубка от первичной камеры главного цилиндра к тройнику трубопроводов | |
| 8 | 3***0 | Шланг нижний передних тормозов | |
| 9 | 4***8 | Поршень первичный с пружиной в сборе | |
| 10 | 3***8 | Кольцо стопорное первичного поршня | |
| 11 | 4***1 | Пружина возвратная вторичного поршня | |
| 12 | 4***9 | Вкладыш пробки картера | |
| 13 | 2***9 | Шплинт | |
| 14 | 2***9 | Пряжка | |
| 15 | 2***9 | Лента стяжная | |
| 16 | 2***9 | Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов | |
| 17 | 3***3 | Тройник трубопроводов тормозов | |
| 18 | 2***2 | Шайба 6 пружинная | |
| 19 | 2***9 | Гайка М6 | |
| 20 | 3***3 | Прокладка шланга нижнего передних тормозов | |
| 21 | 3***0 | Хомутик крепления трубок гидротормозов | |
| 22 | 3***2 | Трубка от тройника к переднему верхнему гибкому шлангу | |
| 23 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 24 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 25 | 3***0 | Трубка от тройника к регулятору тормозных сил | |
| 26 | 3***0 | Трубка от тройника к левому заднему тормозу | |
| 27 | 2***9 | Болт М6х13 крепления кронштейна | |
| 28 | 3***0 | Трубка от тройника к правому заднему тормозу | |
| 29 | 3***3 | Тройник трубопроводов гидротормозов | |
| 30 | 3***8 | Трубка от регулятора тормозных сил к заднему гибкому шлангу |
