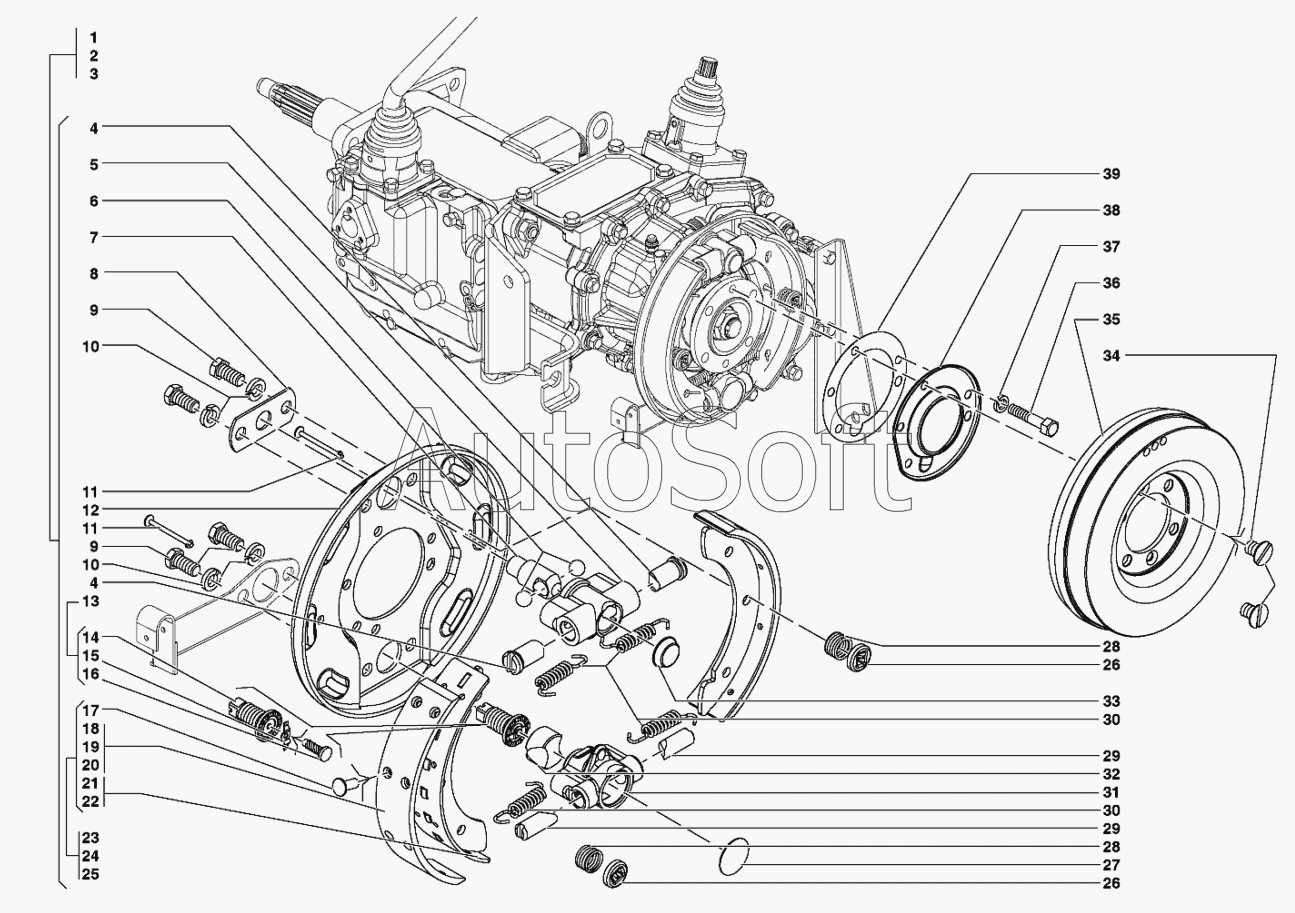

Каталог запасных частей к технике: УАЗ-31519 (2007). Тормоз стояночный
/140.gif)
1
2
3
4
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Стояночный тормоз в сборе | |
| 2 | 3***0 | Стояночный тормоз | |
| 3 | 3***0 | Тормоз стояночный в сборе | |
| 4 | 4***5 | Толкатель разжимного механизма | |
| 5 | 4***0 | Корпус разжимного механизма | |
| 6 | 3***7 | Шарик ф11,9 разжимного механизма | |
| 7 | 4***2 | Корпус шариков разжимного механизма | |
| 8 | 4***3 | Ограничитель корпуса шариков разжимного механизма | |
| 9 | 2***8 | Болт М10х20 | |
| 10 | 2***2 | Шайба 10 пружинная | |
| 11 | 6***8 | Стержень прижимной пружины колодок | |
| 12 | 4***2 | Щит стояночного тормоза | |
| 13 | 4***6 | Винт регулировочный колодок | |
| 14 | 4***7 | Винт регулировочный колодок | |
| 15 | 1***6 | Пружина регулировочного винта колодок | |
| 16 | 2***8 | Штифт пружины регулировочного винта | |
| 17 | 3***7 | Заклепка 4х9 | |
| 18 | 3***0 | Накладка фрикционная колодки | |
| 19 | 3***0 | Накладка фрикционная стояночного тормоза | |
| 20 | 6***0 | Накладка фрикционная колодки | |
| 21 | 6***0 | Колодка стояночного тормоза | |
| 22 | 3***8 | Колодка тормоза в сборе | |
| 23 | 3***1 | Колодка стояночного тормоза с фрикционной накладкой | |
| 24 | 6***4 | Колодка с накладкой в сборе | |
| 25 | 3***4 | Колодка с накладкой в сборе | |
| 26 | M***C | Чашка прижимной пружины колодок тормоза верхняя | |
| 27 | 4***5 | Заглушка корпуса регулировочного механизма | |
| 28 | M***C | Пружина прижимная колодок тормоза | |
| 29 | 6***3 | Опора колодок | |
| 30 | 6***8 | Пружина стяжная колодок | |
| 31 | 4***0 | Корпус регулировочного механизма | |
| 32 | 4***0 | Сухарь разжимной колодок | |
| 33 | 4***4 | Колпак корпуса разжимного механизма | |
| 34 | 2***9 | Винт М8х12 крепления тормозного барабана к ступице | |
| 35 | 6***1 | Барабан | |
| 36 | 2***9 | Болт М8х38 | |
| 37 | 2***2 | Шайба 6 пружинная | |
| 38 | 4***2 | Маслоотражатель | |
| 39 | 4***3 | Прокладка маслоотражателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
