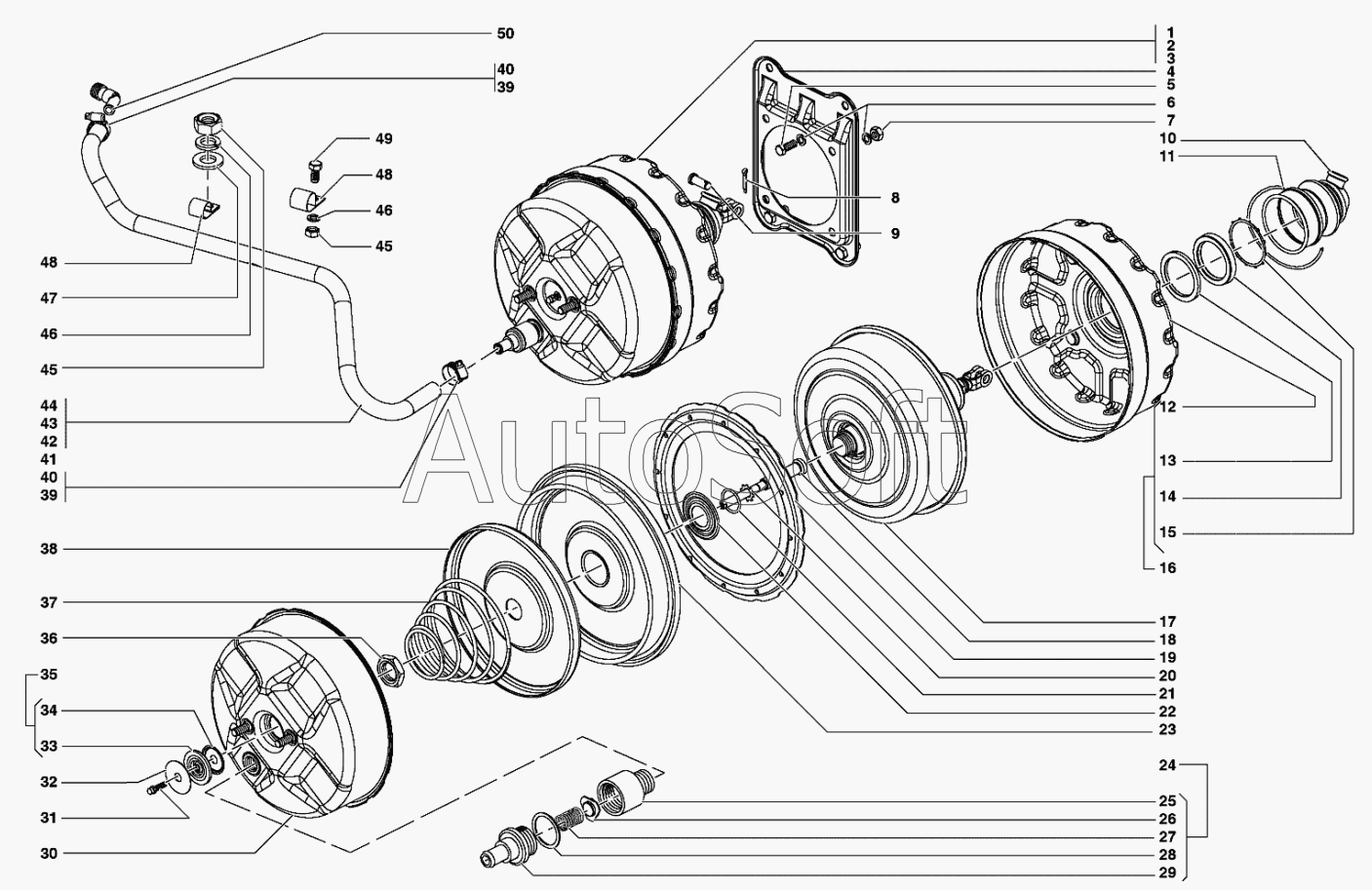

Каталог запасных частей к технике: УАЗ-31519 (2007). Усилитель вакуумный тормоза
/144.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
45
45
46
46
47
48
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Усилитель вакуумный тормоза в сборе | |
| 2 | 3***1 | Усилитель вакуумный тормоза в сборе | |
| 3 | 3***1 | Усилитель вакуумный тормоза (ХАДИ 3510010) | |
| 4 | 3***0 | Проставка вакуумного усилителя | |
| 5 | 2***9 | Болт М10х25 | |
| 6 | 2***2 | Шайба 10 пружинная | |
| 7 | 2***9 | Гайка М10 | |
| 8 | 2***9 | Шплинт 3,2х16 | |
| 9 | 2***9 | Палец 10х25 | |
| 10 | 3***0 | Чехол защитный | |
| 11 | 2***8 | Шплинт 0,8х250 | |
| 12 | 3***4 | Корпус усилителя с болтами в сборе | |
| 13 | 3***0 | Кольцо направляющее корпуса усилителя | |
| 14 | 3***4 | Манжета корпуса | |
| 15 | 3***8 | Шайба стопорная | |
| 16 | 3***0 | Корпус усилителя с манжетой в сборе | |
| 17 | 3***1 | Клапан управления с поршнем и крышкой в сборе | |
| 18 | 3***2 | Шток поршней усилителя | |
| 19 | 3***4 | Кольцо опорное | |
| 20 | 3***6 | Шайба стопорная | |
| 21 | 3***4 | Кольцо уплотнительное | |
| 22 | 3***1 | Шайба прижимная | |
| 23 | 3***0 | Диафрагма поршня | |
| 24 | 3***8 | Клапан обратный в сборе | |
| 25 | 3***2 | Корпус обратного клапана | |
| 26 | 3***6 | Клапан обратный с направляющей шайбой в сборе | |
| 27 | 2***6 | Пружина обратного клапана | |
| 28 | 3***4 | Прокладка штуцера обратного клапана | |
| 29 | 3***2 | Штуцер обратного клапана | |
| 30 | 3***1 | Крышка вторичной камеры вакуумного усилителя | |
| 31 | 3***4 | Упор регулировочный | |
| 32 | 3***2 | Шайба 11 | |
| 33 | 3***4 | Уплотнитель штока поршней | |
| 34 | 3***6 | Кольцо уплотнителя штока поршней | |
| 35 | 3***0 | Уплотнитель штока поршней усилителя с кольцом в сборе | |
| 36 | 3***3 | Гайка М27х1,5 | |
| 37 | 3***0 | Пружина возвратная | |
| 38 | 3***0 | Поршень вторичной камеры | |
| 39 | 3***0 | Хомут червячный | |
| 40 | 3***0 | Хомут червячный | |
| 41 | 4***2 | Шланг соединительный | |
| 42 | 4***2 | Шланг забора вакуума | |
| 43 | 3***2 | Шланг забора вакуума вакуумного усилителя | |
| 44 | 3***2 | Шланг забора вакуума | |
| 45 | 2***9 | Гайка М8 | |
| 46 | 2***2 | Шайба 8 пружинная | |
| 47 | 2***9 | Шайба 8 | |
| 48 | 3***4 | Хомут крепления шланга | |
| 49 | 2***9 | Болт М8х16 | |
| 50 | 4***5 | Штуцер забора вакуума |
