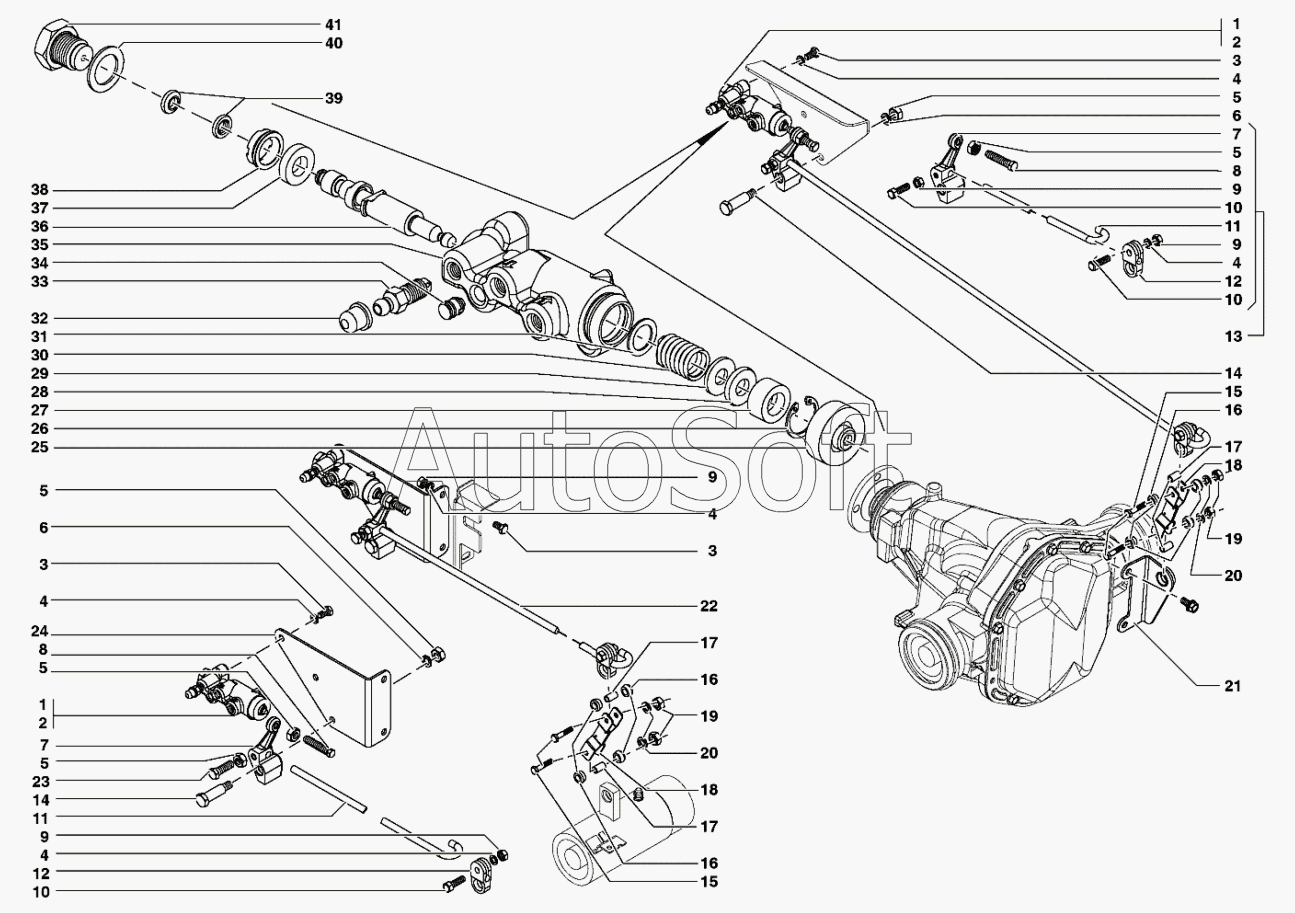

Каталог запасных частей к технике: УАЗ-31519 (2007). Регулятор давления
/146.gif)
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
11
2
2
3
3
3
4
4
4
4
4
5
5
5
5
5
6
6
7
7
8
8
9
9
9
9
10
10
10
1
1
12
12
13
14
14
15
15
16
16
16
17
17
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Регулятор давления | |
| 2 | 3***2 | Регулятор давления | |
| 3 | 2***9 | Болт М8х14 | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 2***9 | Гайка М10 | |
| 6 | 2***2 | Шайба 10 пружинная | |
| 7 | 3***7 | Рычаг привода | |
| 8 | 3***0 | Болт регулировочный М10х45 | |
| 9 | 2***9 | Гайка М8 | |
| 10 | 2***9 | Болт М8х25 | |
| 11 | 3***2 | Рычаг упругий | |
| 12 | 3***3 | Клемма рычага привода регулятора | |
| 13 | 3***9 | Привод регулятора давления | |
| 14 | 3***1 | Ось рычага | |
| 15 | 2***9 | Болт М6х13 крепления кронштейна | |
| 16 | 3***6 | Втулка стойки | |
| 17 | 3***5 | Втулка распорная | |
| 18 | 3***2 | Стойка рычага привода регулятора в сборе | |
| 19 | 2***9 | Гайка М6 | |
| 20 | 2***2 | Шайба 6 пружинная | |
| 21 | 3***0 | Кронштейн крепления стойки с втулкой | |
| 22 | 3***8 | Регулятор давления с основанием | |
| 23 | 2***9 | Болт М10х30 | |
| 24 | 3***0 | Основание регулятора давления | |
| 25 | 3***6 | Чехол защитный регулятора давления | |
| 26 | 3***8 | Кольцо В20 | |
| 27 | 3***0 | Втулка поршня регулятора давления | |
| 28 | 3***0 | Кольцо уплотнительное поршня регулятора | |
| 29 | 3***2 | Шайба опорная пружины поршня регулятора | |
| 30 | 3***3 | Пружина поршня регулятора давления | |
| 31 | 3***1 | Шайба опорная пружины поршня регулятора | |
| 32 | 4***9 | Колпачок перепускного клапана колёсного цилиндра | |
| 33 | 3***8 | Клапан перепускной | |
| 34 | 3***3 | Заглушка регулятора давления | |
| 35 | 3***0 | Корпус регулятора давления | |
| 36 | 3***0 | Поршень регулятора давления | |
| 37 | 3***6 | Уплотнитель головки поршня регулятора | |
| 38 | 2***4 | Втулка корпуса регулятора давления | |
| 39 | 3***0 | Манжета уплотнительная толкателя регулятора давлений | |
| 40 | 3***5 | Прокладка пробки корпуса регулятора давления | |
| 41 | 3***4 | Пробка регулятора давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
