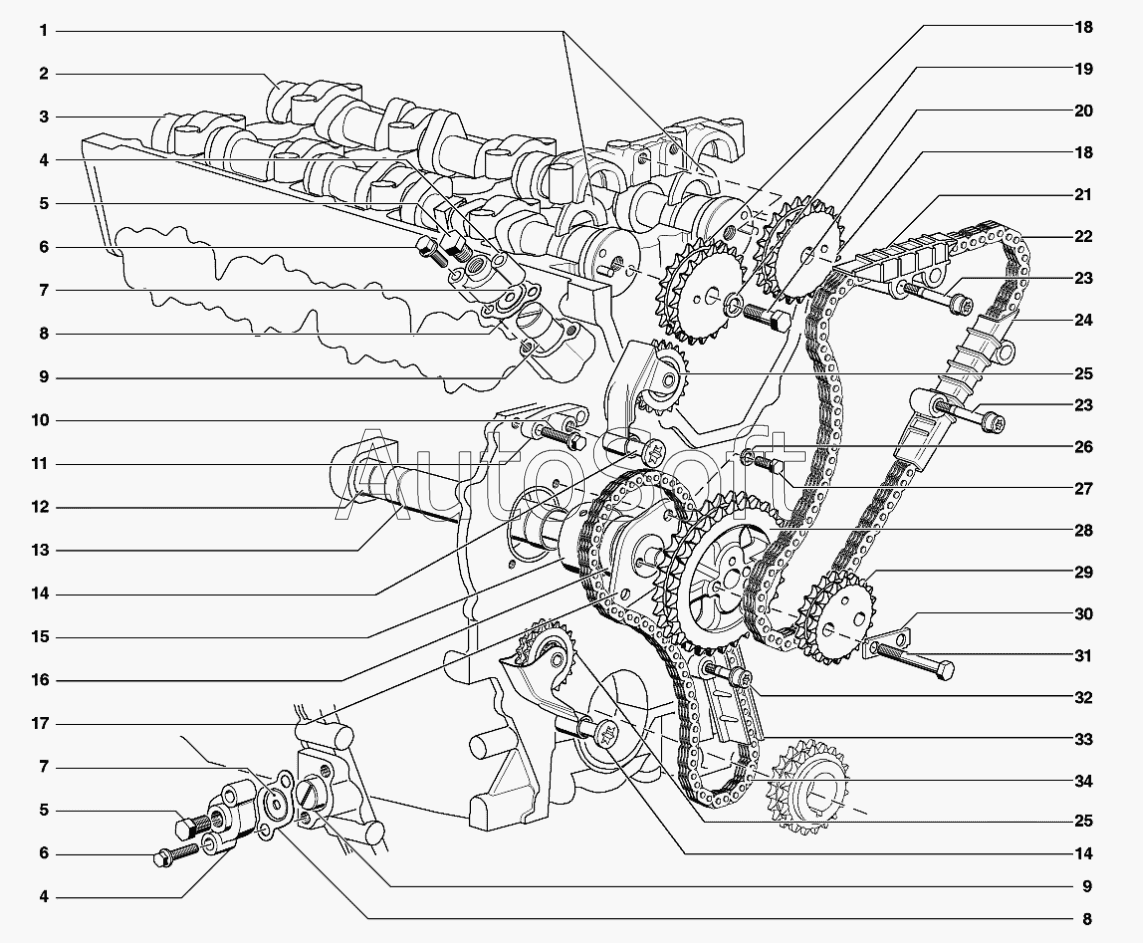

Каталог запасных частей к технике: УАЗ-31519 (2007). Вал распределительный
/14.gif)
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 409.1000118 | 4***8 | Цепи привода распределительных валов (комплект) | |
| 409.1000118-01 | 4***1 | Цепи привода распределительных валов (комплект) | |
| 1 | 4***2 | Фланец упорный распределительного вала | |
| 2 | 4***0 | Вал распределительный выпускных клапанов со штифтами | |
| 3 | 4***0 | Вал распределительный впускных клапанов со штифтами | |
| 4 | 4***0 | Крышка гидронатяжителя | |
| 5 | 2***9 | Пробка КГ 1/8" | |
| 6 | [***] | Болт М8x35 | |
| 7 | 4***1 | Прокладка шумоизоляционная | |
| 8 | 4***5 | Прокладка крышки гидронатяжителя | |
| 9 | 4***0 | Гидронатяжитель | |
| 10 | 2***9 | Болт М8х22 | |
| 11 | 5***5 | Опора болта рычага натяжного устройства | |
| 12 | 4***5 | Втулка промежуточного вала | |
| 13 | 4***0 | Труба промежуточного вала | |
| 14 | 4***0 | Болт рычага натяжного устройства | |
| 15 | 4***7 | Втулка промежуточного вала передняя | |
| 16 | 4***1 | Вал промежуточный | |
| 17 | 4***2 | Фланец промежуточного вала | |
| 18 | 4***0 | Звездочка распределительного вала | |
| 19 | [***] | Шайба 12Н пружинная | |
| 20 | 2***П | Болт М12x1,25x30 | |
| 21 | 4***0 | Успокоитель цепи верхний | |
| 22 | 4***0 | Цепь привода распределительных валов верхняя (z=92) | |
| 23 | 4***0 | Болт среднего и верхнего успокоителей цепи | |
| 24 | 4***0 | Успокоитель цепи средний | |
| 25 | 5***3 | Рычаг натяжного устройства со звездочкой | |
| 26 | 2***2 | Шайба 8 пружинная | |
| 27 | 2***9 | Болт М8х16 | |
| 28 | 4***1 | Звездочка промежуточного вала ведомая | |
| 29 | 4***1 | Звездочка промежуточного вала ведущая со штифтом | |
| 30 | 4***4 | Пластина стопорная | |
| 31 | 4***7 | Болт М8х60 звездочки промежуточного вала | |
| 32 | 4***0 | Болт нижнего успокоителя цепи | |
| 33 | 4***0 | Успокоитель цепи нижний | |
| 34 | 5***0 | Цепь привода распределительных валов нижняя (z=72) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
