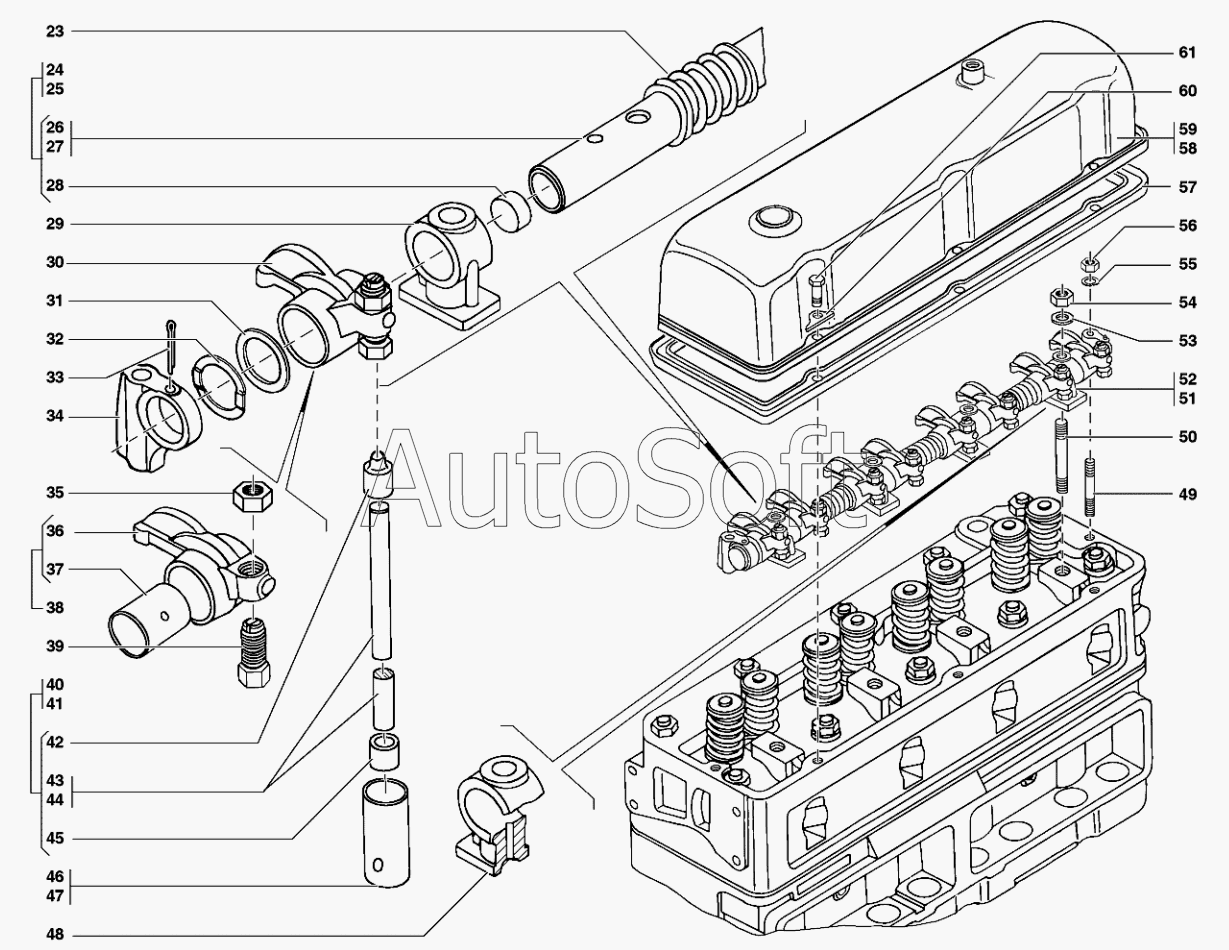

Каталог запасных частей к технике: УАЗ-31519 (2007). Клапаны и толкатели клапанов
/17.gif)
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 23 | 2***Б | Пружина распорная коромысел клапанов | |
| 24 | 2***Б | Ось коромысел клапанов с заглушками в сборе | |
| 25 | 4***0 | Ось коромысел с заглушками в сборе | |
| 26 | 2***Б | Ось коромысел клапанов | |
| 27 | 4***1 | Ось коромысел клапанов | |
| 28 | 2***4 | Заглушка | |
| 29 | 2***Б | Стойка оси коромысел | |
| 30 | 1***1 | Коромысло клапана с регулировочным винтом в сборе | |
| 31 | 4***6 | Шайба 23 специальная | |
| 32 | 2***5 | Шайба пружинная оси коромысел | |
| 33 | 2***9 | Шплинт 3,2х16 | |
| 34 | 4***7 | Стойка оси коромысел первая | |
| 35 | 4***6 | Гайка регулировочного винта | |
| 36 | 1***3 | Коромысло клапана | |
| 37 | 2***1 | Втулка коромысла | |
| 38 | 1***4 | Коромысло клапана с втулкой в сборе | |
| 39 | 6***2 | Винт регулировочный клапана | |
| 40 | 2***Б | Штанга в сборе | |
| 41 | 5***5 | Штанга толкателя клапана в сборе | |
| 42 | 2***2 | Наконечник штанги толкателя клапана верхний | |
| 43 | 2***Б | Штанга толкателя клапана | |
| 44 | 5***7 | Штанга толкателя клапана | |
| 45 | 2***А | Наконечник штанги толкателя клапана нижний | |
| 46 | 5***5 | Толкатель клапана | |
| 47 | 2***4 | Толкатель клапана | |
| 48 | 2***Б | Стойка оси коромысел четвертая | |
| 49 | 4***1 | Шпилька М8х57 | |
| 50 | 2***1 | Шпилька 2М10х1х65 | |
| 51 | 4***8 | Ось с коромыслами и стойками в сборе | |
| 52 | 4***8 | Ось с коромыслами и стойками в сборе | |
| 53 | 2***П | Шайба 11 | |
| 54 | 2***9 | Гайка М10х1 | |
| 55 | 2***2 | Шайба 8 пружинная | |
| 56 | 2***9 | Гайка М8х1 | |
| 57 | 4***5 | Прокладка крышки коромысел | |
| 58 | 4***0 | Крышка коромысел в сборе | |
| 59 | 4***1 | Крышка коромысел в сборе | |
| 60 | 4***5 | Пластина болтов крепления крышки коромысел | |
| 61 | 2***8 | Болт М6х16 |
