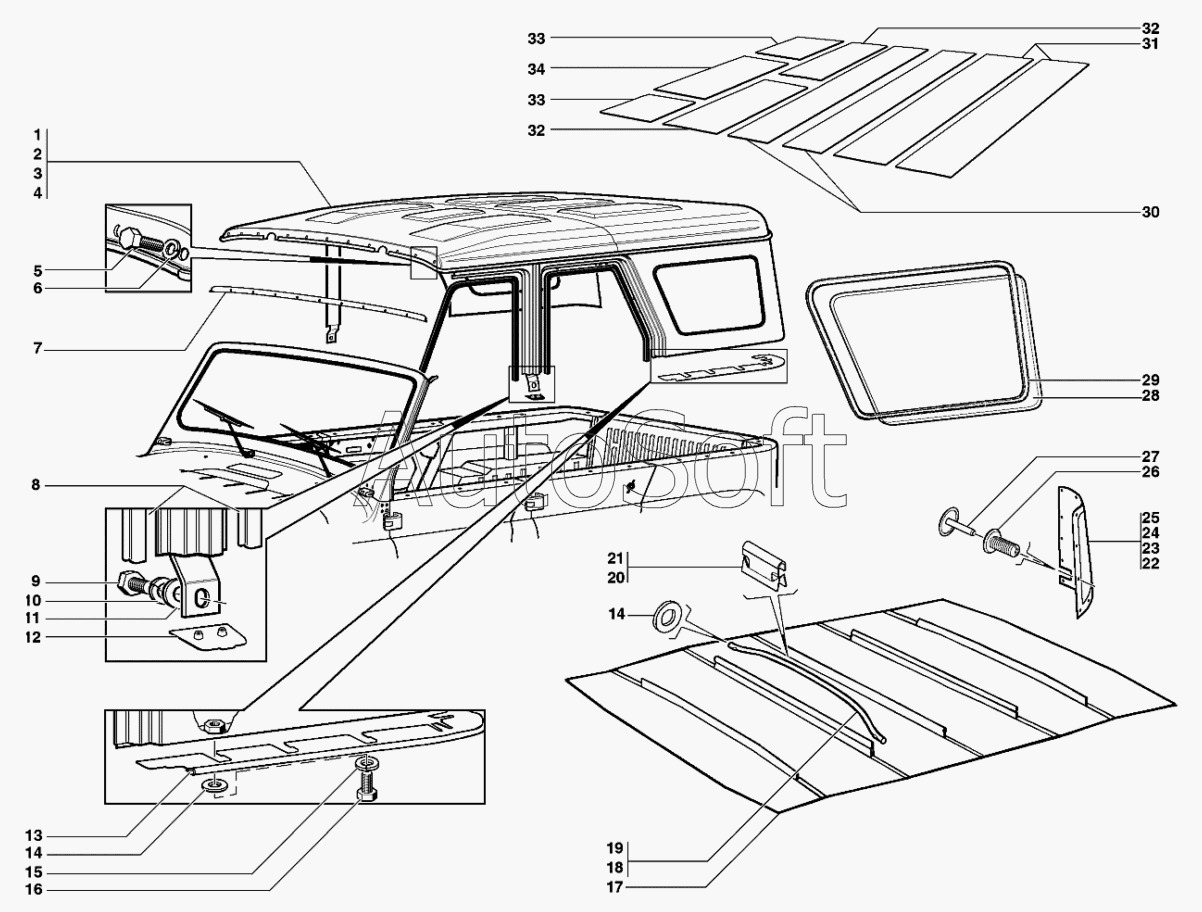

Каталог запасных частей к технике: УАЗ-31519 (2007). Крыша в сборе, обивка крыши, окно крыши, термошумоизоляция крыши
/191.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Крыша (окрашенная) | |
| 2 | 3***4 | Крыша (окрашенная) | |
| 3 | 3***2 | Крыша в сборе (сварка) | |
| 4 | 3***4 | Крыша в сборе (сварка) | |
| 5 | 2***9 | Болт М6х20 | |
| 6 | 2***9 | Шайба 6 | |
| 7 | 3***0 | Прокладка крыши лобовая | |
| 8 | 3***0 | Уплотнитель проема двери | |
| 9 | 2***9 | Болт М10х25 | |
| 10 | 2***2 | Шайба 10 пружинная | |
| 11 | 2***9 | Шайба 10 | |
| 12 | 4***2 | Прокладка крыши центральная | |
| 13 | 3***0 | Прокладка крыши задняя в сборе | |
| 14 | 2***9 | Шайба 8 | |
| 14 | 2***9 | Шайба 8 | |
| 15 | 2***2 | Шайба 8 пружинная | |
| 16 | 2***9 | Болт М8х25 | |
| 17 | 3***1 | Обивка крыши | |
| 18 | 3***2 | Дуга 2 крепления обивки крыши | |
| 19 | 3***0 | Дуга 1 крепления обивки крыши | |
| 20 | 1***6 | Скоба прижимная | |
| 21 | 3***0 | Скоба крепления обивки | |
| 22 | 3***0 | Обивка боковой панели крыши правая | |
| 23 | 3***1 | Обивка боковой панели крыши левая | |
| 24 | 3***6 | Обивка боковой панели крыши правая | |
| 25 | 3***7 | Обивка боковой панели крыши левая | |
| 26 | 2***1 | Держатель обивки | |
| 27 | 2***1 | Фиксатор держателя обивки | |
| 28 | 4***0 | Стекло крыши боковое | |
| 29 | 4***1 | Уплотнитель стекла | |
| 30 | 3***8 | Прокладка крыши шумоизоляционная 4 | |
| 31 | 3***0 | Прокладка крыши шумоизоляционная 5 | |
| 32 | 3***6 | Прокладка крыши шумоизоляционная 3 | |
| 33 | 3***0 | Прокладка крыши шумоизоляционная 1 | |
| 34 | 3***0 | Прокладка крыши шумоизоляционная 2 |
