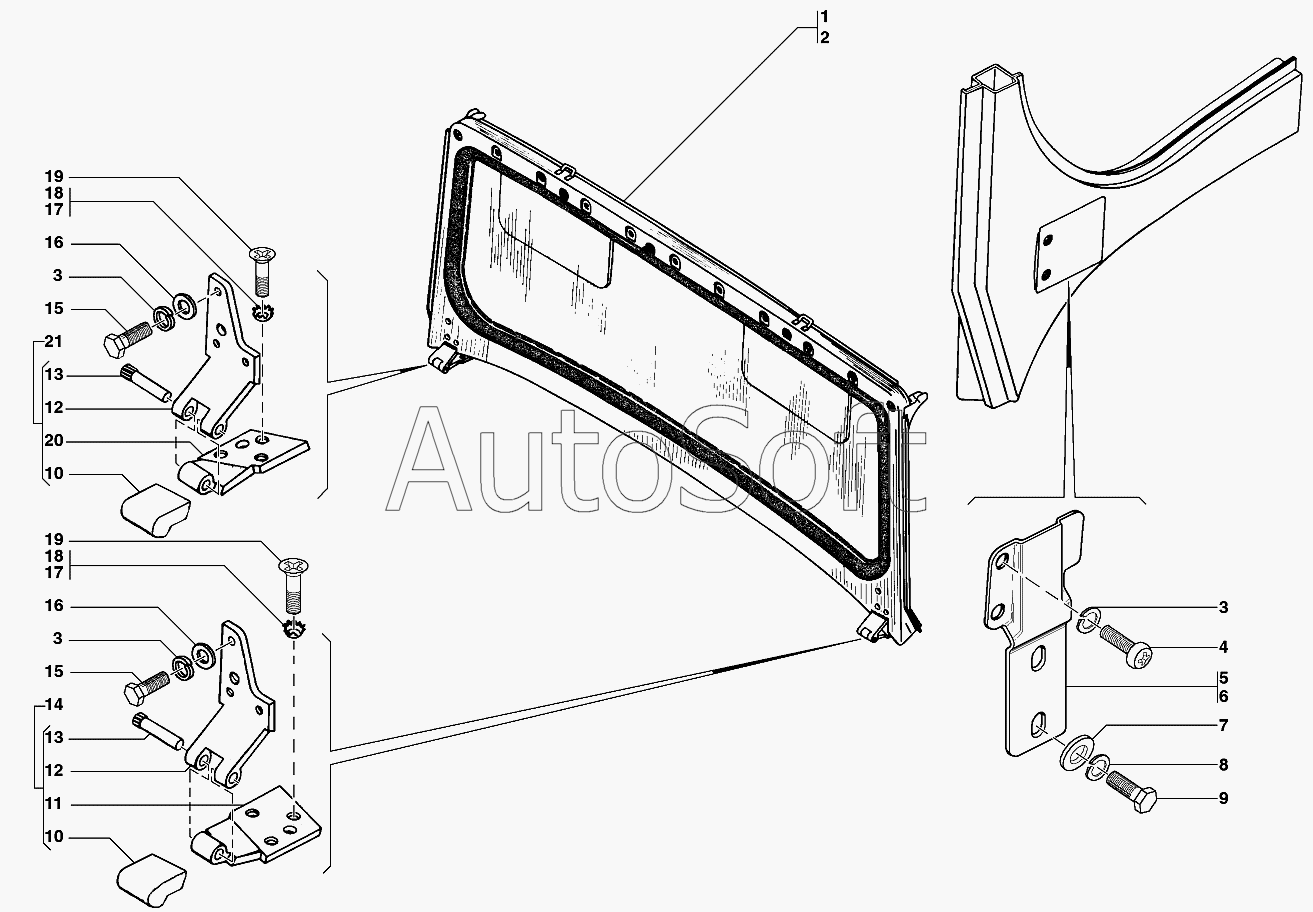

Каталог запасных частей к технике: УАЗ-31519 (2007). Окно ветровое, детали ветрового окна, петли ветрового окна
/197.gif)
1
2
3
3
3
3
3
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
15
16
16
17
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Окно ветровое в сборе | |
| 2 | 3***0 | Окно ветровое в сборе | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 4 | 1***1 | Винт М6х16 | |
| 5 | 3***0 | Кронштейн запора рамы правый | |
| 6 | 3***0 | Кронштейн запора рамы левый | |
| 7 | 2***9 | Шайба 8 | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 9 | 2***9 | Болт М8х25 | |
| 10 | 4***0 | Накладка петли ветрового окна | |
| 11 | 4***0 | Петля ветрового окна левая нижняя | |
| 12 | 4***0 | Петля ветрового окна верхняя | |
| 13 | 4***0 | Ось петли | |
| 14 | 4***1 | Петля ветрового окна левая в сборе | |
| 15 | 2***9 | Болт М6х16 | |
| 16 | 2***9 | Шайба 6 | |
| 17 | 2***9 | Шайба 6 пружинная зубчатая коническая с наружными зубцами | |
| 18 | 1***1 | Шайба 6 пружинная зубчатая коническая с наружными зубцами | |
| 19 | 1***1 | Винт М6х20 | |
| 20 | 4***0 | Петля ветрового окна правая нижняя | |
| 21 | 4***0 | Петля ветрового окна правая в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
