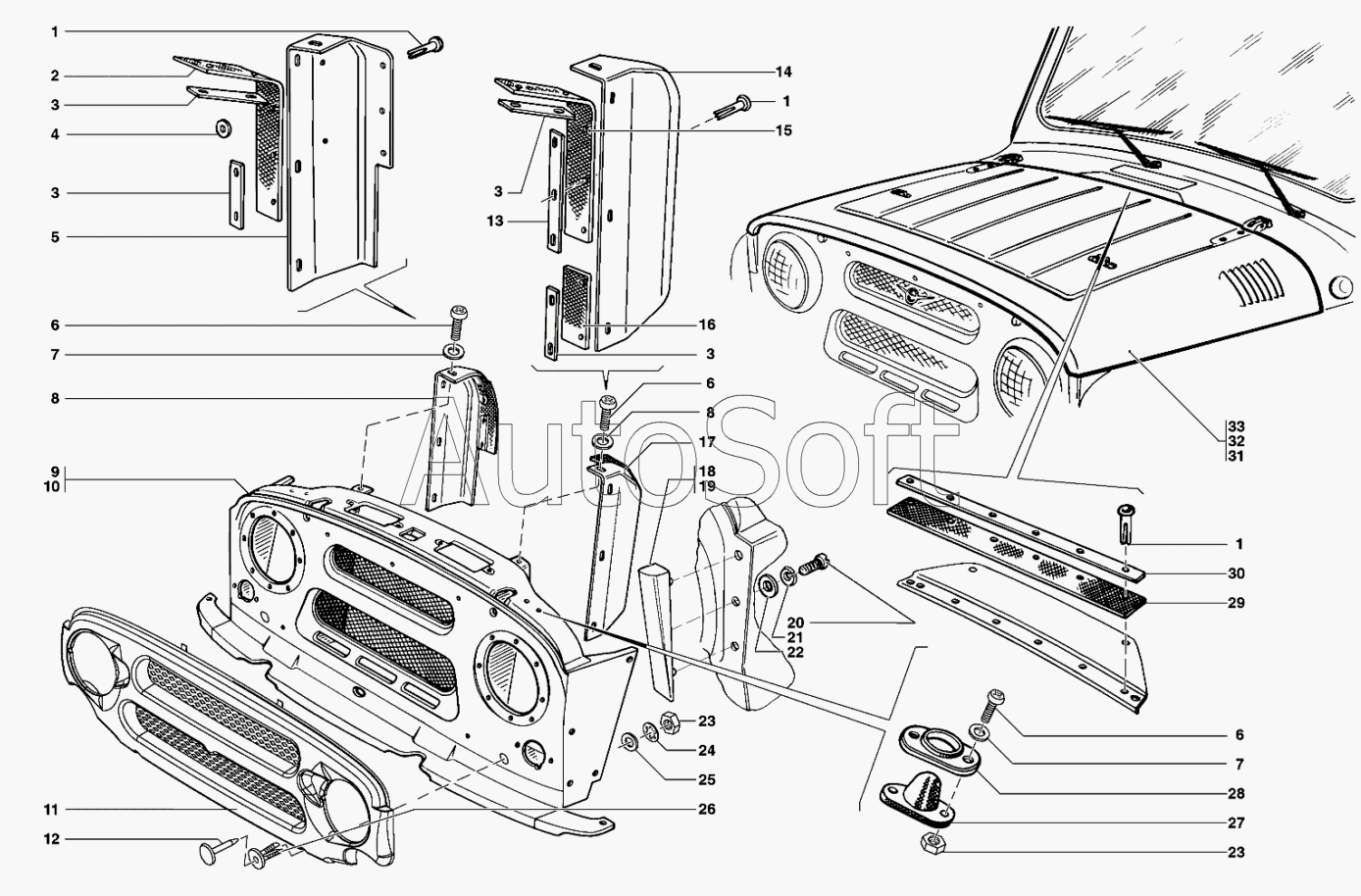

Каталог запасных частей к технике: УАЗ-31519 (2007). Облицовка радиатора, капот
/207.gif)
1
1
1
1
1
1
2
3
3
3
3
4
5
6
6
6
6
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Заклепка 3х8х12 | |
| 1 | 2***9 | Заклепка 3х8х12 | |
| 2 | 4***8 | Уплотнитель правой надставки | |
| 3 | 4***6 | Держатель уплотнителя короткий | |
| 4 | 2***9 | Шайба 3 | |
| 5 | 4***4 | Надставка щитка облицовки радиатора правая (сварка) в сборе | |
| 6 | 1***1 | Винт М5х12 | |
| 6 | 1***1 | Винт М5х12 | |
| 7 | 3***9 | Шайба 5 | |
| 7 | 3***9 | Шайба 5 | |
| 8 | 4***0 | Надставка щитка облицовки радиатора правая в сборе | |
| 9 | 3***0 | Облицовка радиатора в сборе | |
| 10 | 3***0 | Облицовка радиатора в сборе | |
| 11 | 3***2 | Накладка облицовки радиатора | |
| 12 | 2***1 | Фиксатор держателя обивки | |
| 13 | 4***4 | Держатель уплотнителя верхний | |
| 14 | 4***5 | Надставка щитка облицовки радиатора левая | |
| 15 | 4***9 | Уплотнитель левой надставки | |
| 16 | 4***1 | Уплотнитель надставки щитка нижний | |
| 17 | 4***1 | Надставка щитка облицовки радиатора левая в сборе | |
| 18 | 4***6 | Накладка облицовки радиатора правая | |
| 19 | 4***7 | Накладка облицовки радиатора левая | |
| 20 | 1***1 | Винт М5х10 | |
| 21 | 2***2 | Шайба 5 пружинная | |
| 22 | 2***9 | Шайба 5 | |
| 23 | 2***9 | Гайка М5 | |
| 23 | 2***9 | Гайка М5 | |
| 24 | 2***9 | Шайба 5 пружинная зубчатая с внутренними зубцами | |
| 25 | 3***9 | Шайба 6,5 | |
| 26 | 2***1 | Держатель обивки | |
| 27 | 4***0 | Буфер капота | |
| 28 | 4***2 | Держатель буфера капота | |
| 29 | 4***4 | Уплотнитель капота средний | |
| 30 | 4***4 | Держатель уплотнителя капота средний | |
| 31 | 3***0 | Панель капота в сборе | |
| 32 | 3***0 | Панель капота в сборе | |
| 33 | 3***0 | Панель капота в сборе |
