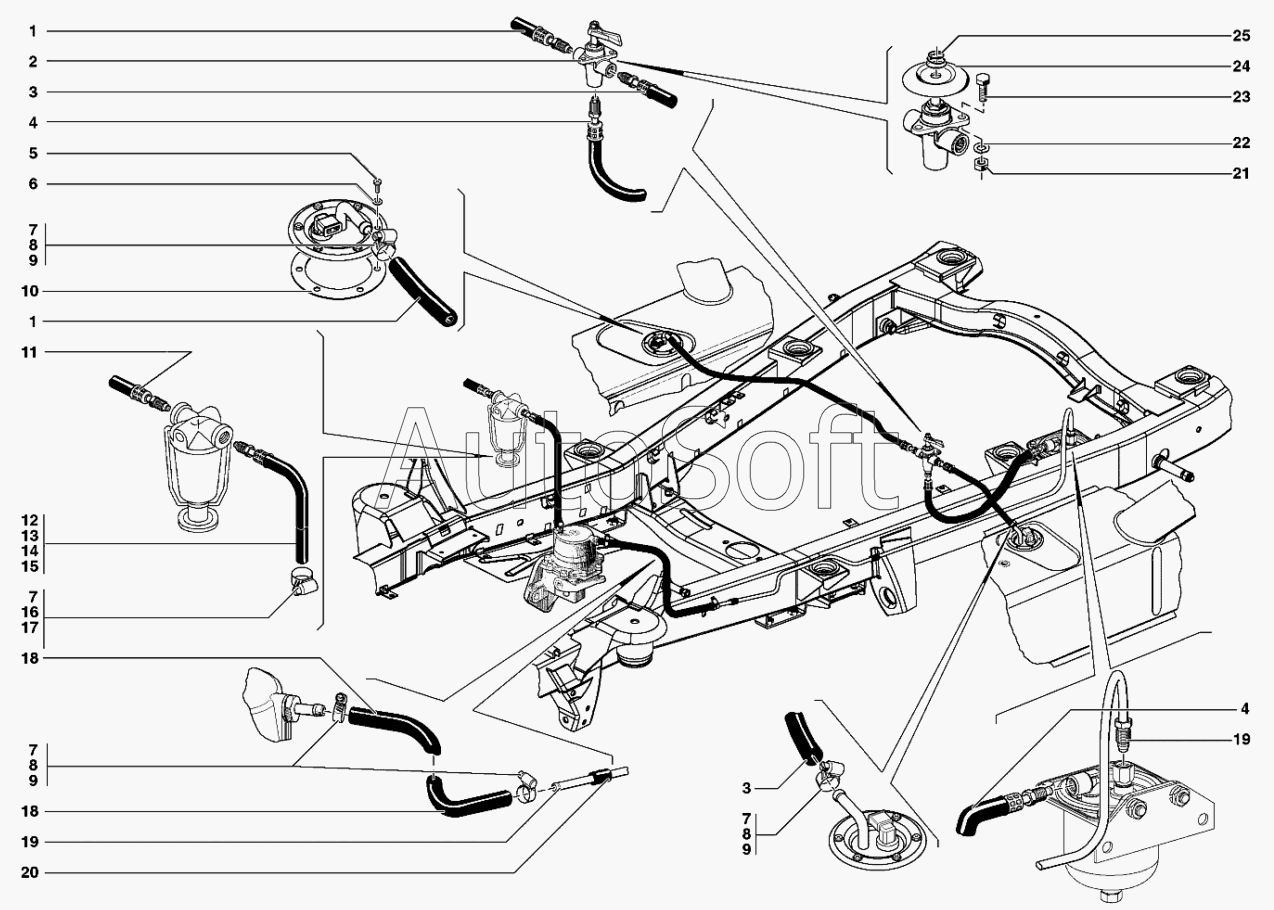

Каталог запасных частей к технике: УАЗ-31519 (2007). Трубопроводы топливные
/26.gif)
13
25
24
23
22
21
20
19
19
18
18
17
16
15
14
1
1
12
11
10
9
9
9
8
8
8
7
7
7
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Трубка топливопровода от основного топливного бака к соединительной муфте в сборе | |
| 2 | 3***0 | Краник топливный тройной | |
| 3 | 4***0 | Шланг топливопровода от соединительной муфты к топливному насосу | |
| 4 | 4***0 | Шланг топливопровода | |
| 5 | 1***1 | Винт М5х12 | |
| 6 | 2***П | Шайба 10 | |
| 7 | 3***0 | Хомут червячный | |
| 8 | 3***0 | Хомут червячный | |
| 9 | 3***0 | Хомут червячный в сборе | |
| 10 | 4***2 | Прокладка | |
| 11 | 4***0 | Шланг бензинопровода с трубкой | |
| 12 | 4***9 | Шланг от топливного насоса к фильтру тонкой очистки топлива | |
| 13 | 4***1 | Шланг от топливного насоса к фильтру тонкой очистки топлива | |
| 14 | 4***0 | Шланг от фильтра тонкой очистки топлива к карбюратору | |
| 15 | 4***1 | Шланг бензинопровода | |
| 16 | 0***7 | Хомут червячный | |
| 17 | K***1 | Хомут червячный | |
| 18 | 4***0 | Шланг топливопровода от соединительной муфты к топливному насосу | |
| 19 | 3***0 | Трубка подачи топлива от фильтра грубой очистки | |
| 20 | 2***6 | Трубка защитная | |
| 21 | 2***9 | Гайка М6 | |
| 22 | 2***2 | Шайба 6 пружинная | |
| 23 | 2***9 | Болт М6х16 | |
| 24 | 4***2 | Колпачок | |
| 25 | 2***9 | Пружина колпачка прижимная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
