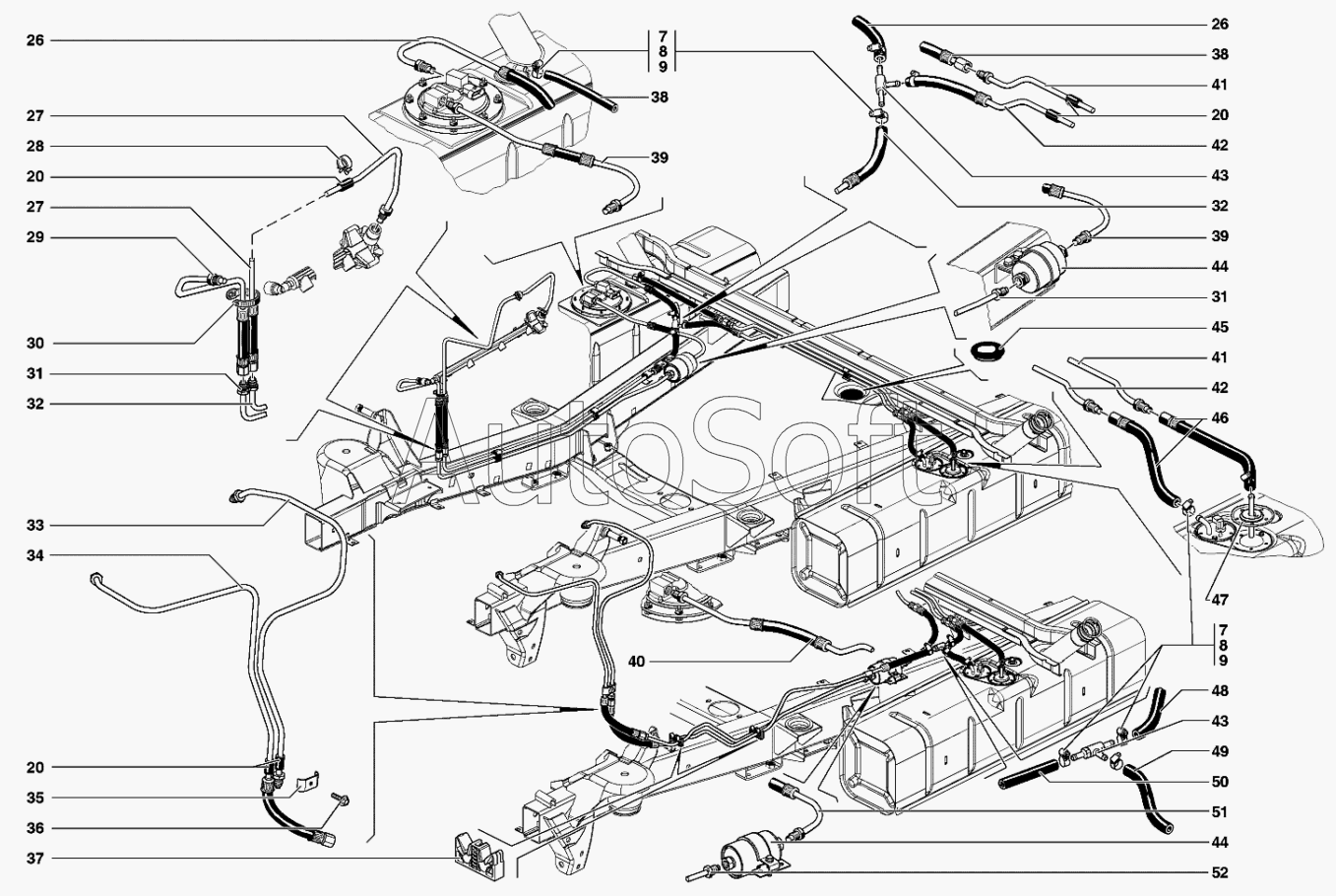

Каталог запасных частей к технике: УАЗ-31519 (2007). Трубопроводы топливные
/27.gif)
7
7
8
8
9
9
20
20
20
26
26
27
27
28
29
30
31
31
32
32
33
34
35
36
37
38
38
39
39
40
41
41
42
42
43
43
44
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7 | 3***0 | Хомут червячный | |
| 8 | 3***0 | Хомут червячный | |
| 9 | 3***0 | Хомут червячный в сборе | |
| 20 | 2***6 | Трубка защитная | |
| 26 | 3***0 | Трубка от струйного насоса к электробензонасосу | |
| 27 | 3***0 | Трубка слива топлива от регулятора давления топлива | |
| 28 | 3***4 | Скоба крепления жгута проводов | |
| 29 | 3***2 | Трубка подачи топлива к топливопроводу на двигателе | |
| 30 | 3***4 | Хомут | |
| 31 | 3***0 | Трубка подачи топлива от фильтра тонкой очистки топлива | |
| 32 | 3***4 | Трубка слива топлива к струйному насосу | |
| 33 | 2***0 | Трубка слива топлива от регулятора давления | |
| 34 | 2***2 | Трубка подачи топлива к топливопроводу на двигателе | |
| 35 | 2***0 | Скоба крепления топливопроводов | |
| 36 | 1***1 | Болт М6х25 | |
| 37 | 3***0 | Скоба пластмассовая двойная | |
| 38 | 3***5 | Шланг соединительный | |
| 39 | 3***0 | Трубка от электробензонасоса к фильтру | |
| 40 | 3***0 | Трубка от электробензонасоса к фильтру | |
| 41 | 3***8 | Трубка соединительная | |
| 42 | 3***5 | Трубка от левого бака к струйному насосу | |
| 43 | 3***0 | Струйный насос | |
| 44 | 3***0 | Фильтр топливный с хомутом в сборе | |
| 45 | 4***2 | Заглушка | |
| 46 | 3***7 | Шланг соединительный | |
| 47 | 3***5 | Трубка приемная топливного бака с фланцем в сборе | |
| 48 | 3***5 | Трубка от струйного насоса | |
| 49 | 3***0 | Шланг соединительный | |
| 50 | 3***4 | Трубка слива топлива к струйному насосу | |
| 51 | 3***2 | Трубка к фильтру тонкой очистки топлива | |
| 52 | 3***0 | Трубка подачи топлива от фильтра тонкой очистки топлива |
