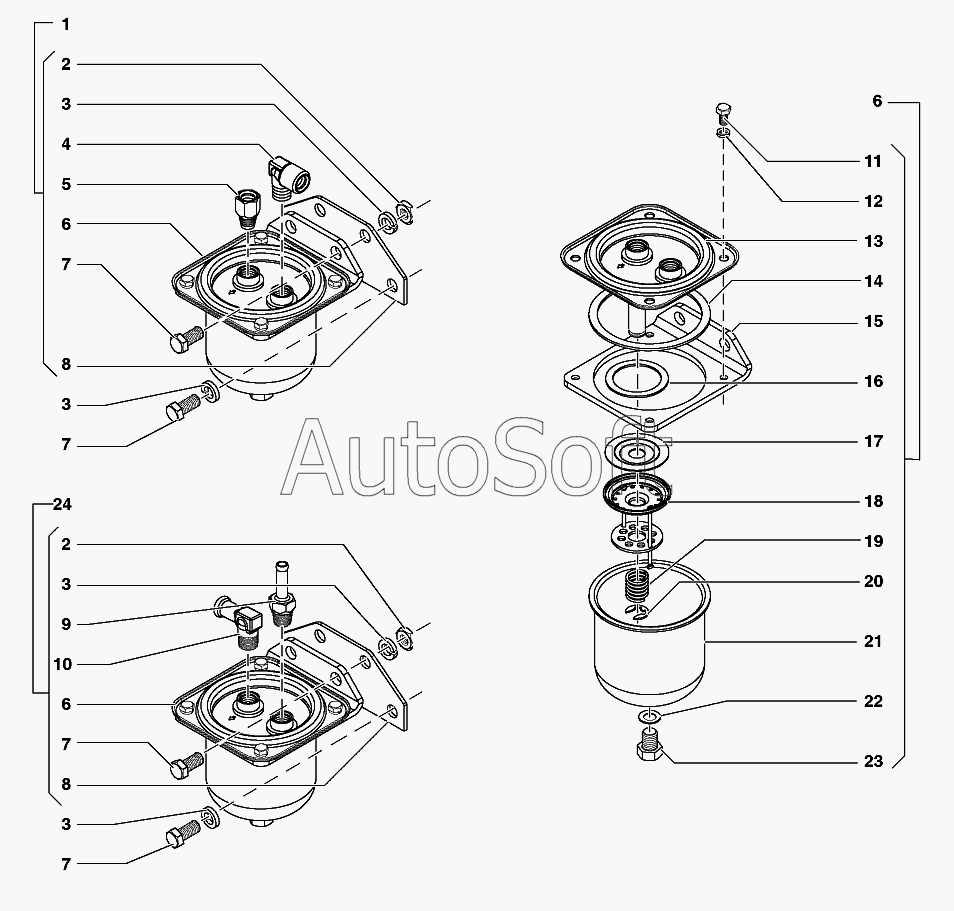

Каталог запасных частей к технике: УАЗ-31519 (2007). Фильтр грубой очистки топлива
/30.gif)
1
2
2
3
3
3
3
4
5
6
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Фильтр грубой очистки топлива | |
| 2 | 2***9 | Гайка М10 | |
| 3 | 2***2 | Шайба 10 пружинная | |
| 4 | 3***П | Штуцер угловой | |
| 5 | 3***9 | Штуцер КГ 1/4"х18 прямой | |
| 6 | 3***0 | Отстойник бензиновый | |
| 7 | 2***9 | Болт М 10х20 | |
| 8 | 3***1 | Кронштейн крепления фильтра трубой очистки топлива | |
| 9 | 3***1 | Штуцер | |
| 10 | 3***0 | Штуцер | |
| 11 | 2***9 | Болт М6х12 | |
| 12 | 2***2 | Шайба 6 пружинная | |
| 13 | 3***4 | Крышка отстойника | |
| 14 | 3***5 | Прокладка | |
| 15 | 3***0 | Кронштейн | |
| 16 | 5***5 | Прокладка фильтрующего элемента | |
| 17 | 3***8 | Крышка фильтрующего элемента | |
| 18 | 5***0 | Элемент фильтрующий | |
| 19 | 5***8 | Пружина фильтрующего элемента | |
| 20 | 2***6 | Шайба 9 стопорная | |
| 21 | 3***0 | Корпус отстойника в сборе | |
| 22 | 3***7 | Прокладка | |
| 23 | 2***9 | Пробка М12х12 | |
| 24 | 3***9 | Фильтр грубой очистки топлива |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
