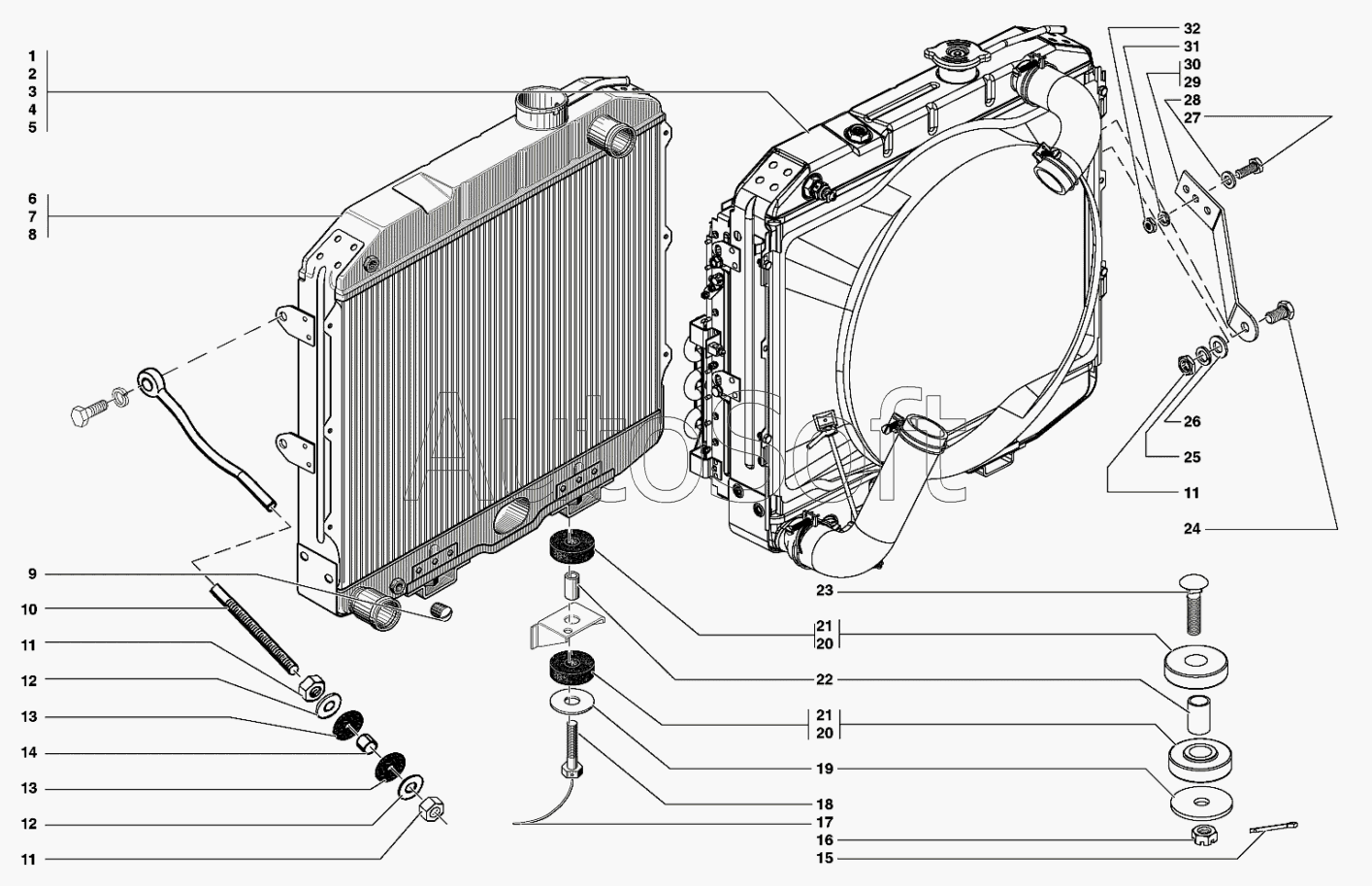

Каталог запасных частей к технике: УАЗ-31519 (2007). Радиатор, подвеска радиатора
/62.gif)
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Радиатор | |
| 2 | 3***9 | Радиатор | |
| 3 | 3***9 | Радиатор | |
| 4 | 3***9 | Радиатор | |
| 5 | 3***0 | Радиатор | |
| 6 | 3***5 | Радиатор в сборе | |
| 7 | 3***0 | Радиатор в сборе | |
| 8 | 3***0 | Радиатор | |
| 9 | 2***9 | Заклепка 3х10 | |
| 10 | 4***1 | Тяга крепления радиатора | |
| 11 | 2***9 | Гайка М8 | |
| 12 | 3***9 | Шайба 8 | |
| 13 | 3***2 | Кольцо тяги крепления радиатора | |
| 14 | 4***0 | Втулка распорная тяги радиатора | |
| 15 | 2***9 | Шплинт 3,2х25 | |
| 16 | 2***9 | Гайка М10х1 | |
| 17 | 2***9 | Шплинт-проволока 1,2х150 | |
| 18 | 2***9 | Болт М10х40 | |
| 19 | 3***0 | Шайба болта крепления радиатора | |
| 20 | 2***5 | Подушка подвески радиатора | |
| 21 | 3***5 | Подушка подвески радиатора | |
| 22 | 3***8 | Втулка болта крепления радиатора | |
| 23 | 2***9 | Болт М10х1х42 | |
| 24 | 2***9 | Болт М8х14 | |
| 25 | 2***2 | Шайба 8 пружинная | |
| 26 | 2***9 | Шайба 8 | |
| 27 | 2***9 | Болт М6х16 | |
| 28 | 2***9 | Шайба 6 | |
| 29 | 3***5 | Тяга крепления радиатора левая | |
| 30 | 3***4 | Тяга крепления радиатора правая | |
| 31 | 2***2 | Шайба 6 пружинная | |
| 32 | 2***9 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
