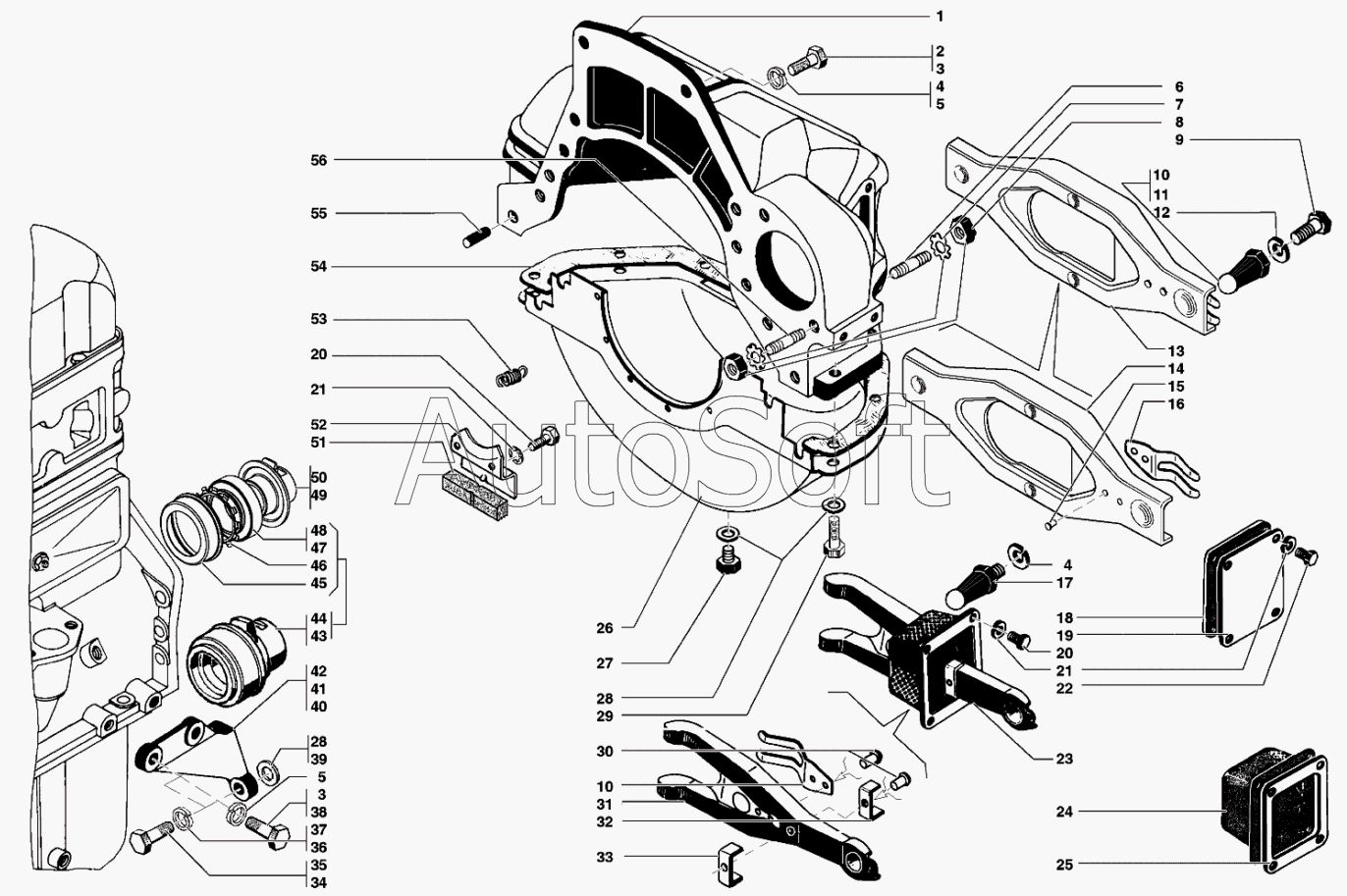

Каталог запасных частей к технике: УАЗ-31519 (2007). Сцепление
/71.gif)
1
2
3
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3160-1601182 | 3***2 | Подшипник выключения сцепления 52810А.Р6Q6 | |
| 3160-1601185 | 3***5 | Муфта подшипника выключения сцепления | |
| 3160-1601186 | 3***6 | Кожух подшипника | |
| 3160-1602187 | 3***7 | Кольцо упорное | |
| 1 | 4***1 | Картер сцепления, верхняя часть | |
| 2 | 2***8 | Болт М12х35 | |
| 3 | 2***8 | Болт М10х35 | |
| 4 | 2***2 | Шайба 12 пружинная | |
| 5 | 2***2 | Шайба 10 пружинная | |
| 6 | 4***8 | Шпилька М12х1,25х32 | |
| 7 | 2***8 | Шайба 12 пружинная зубчатая с внутренними зубцами | |
| 8 | 2***8 | Гайка М12х1,25 опорных пальцев колодок | |
| 9 | 2***9 | Болт М10х1х32 | |
| 10 | 1***6 | Опора вилки подшипника | |
| 11 | 4***1 | Опора вилки подшипника выключения сцепления | |
| 12 | 2***2 | Шайба 10 пружинная | |
| 13 | 3***0 | Вилка подшипника с пластиной в сборе | |
| 14 | 3***3 | Вилка подшипника выключения сцепления | |
| 15 | 2***9 | Заклепка 4х8 | |
| 16 | 3***5 | Пластина удерживающая | |
| 17 | 3***5 | Опора шаровая вилки | |
| 18 | 4***1 | Прокладка | |
| 19 | 4***2 | Крышка | |
| 20 | 2***8 | Болт М6х12 крепления чехла вилки к картеру сцепления | |
| 21 | 2***2 | Шайба 6 пружинная | |
| 22 | 6***4 | Болт М6х16 | |
| 23 | 3***0 | Вилка подшипника с чехлом в сборе | |
| 24 | 3***1 | Чехол вилки | |
| 25 | 4***3 | Рамка чехла вилки подшипника выключения сцепления | |
| 26 | 4***7 | Картер сцепления, нижняя часть в сборе | |
| 27 | 2***9 | Болт М8х12 | |
| 28 | 1***1 | Шайба 8 | |
| 29 | 2***9 | Болт М8х16 | |
| 30 | 2***9 | Заклепка 4х9 | |
| 31 | 3***1 | Вилка подшипника выключения сцепления | |
| 32 | 3***5 | Скоба прижимная чехла вилки внутренняя | |
| 33 | 3***6 | Скоба прижимная чехла вилки наружная | |
| 34 | 2***9 | Болт М8х20 | |
| 35 | 2***8 | Болт М8х30 крепления усилителя к картеру сцепления | |
| 36 | 2***2 | Шайба 8 пружинная | |
| 37 | 2***2 | Шайба 6 пружинная | |
| 38 | 2***9 | Болт М10х30 | |
| 39 | 2***П | Шайба 11 | |
| 40 | 4***5 | Усилитель крепления картера сцепления правый | |
| 41 | 4***5 | Усилитель крепления картера сцепления правый | |
| 42 | 4***4 | Усилитель крепления картера сцепления левый | |
| 43 | 3***0 | Подшипник выключения сцепления с муфтой в сборе | |
| 44 | 3***0 | Подшипник выключения сцепления с муфтой в сборе | |
| 45 | 3***6 | Кожух подшипника | |
| 46 | 3***7 | Кольцо упорное подшипника выключения сцепления | |
| 47 | 3***2 | Подшипник выключения сцепления 52810А.Р6Q6 | |
| 48 | 2***2 | Подшипник выключения сцепления | |
| 49 | 3***5 | Муфта подшипника выключения сцепления | |
| 50 | 3***5 | Муфта подшипника выключения сцепления | |
| 51 | 4***0 | Уплотнитель картера сцепления | |
| 52 | 4***3 | Держатель уплотнителя картера сцепления | |
| 53 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 54 | 4***9 | Прокладка картера сцепления | |
| 55 | 4***3 | Штифт диаметр 13х28 | |
| 56 | 4***7 | Шпилька М12х1,25х22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
