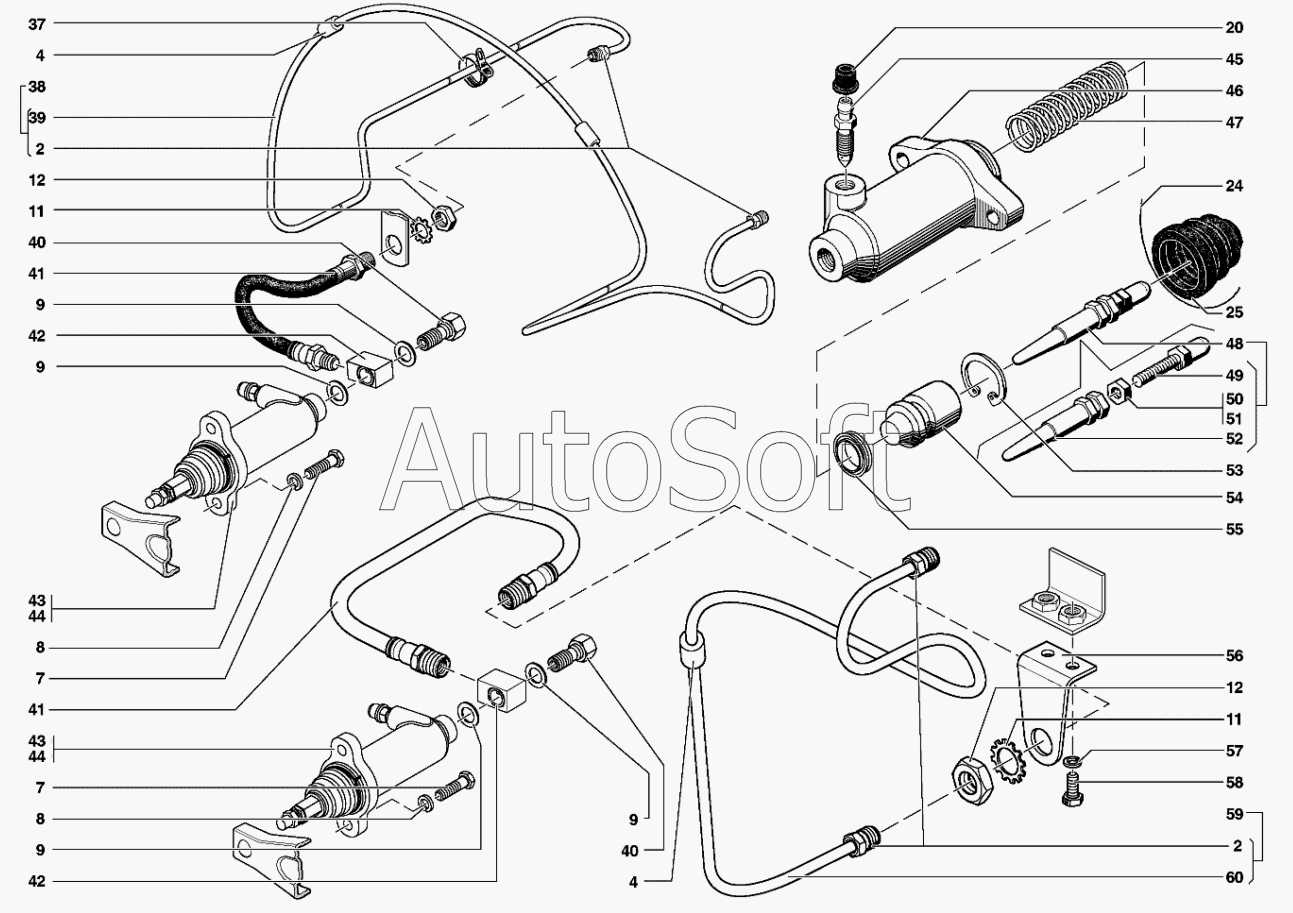

Каталог запасных частей к технике: УАЗ-31519 (2007). Привод выключения сцепления
/76.gif)
53
45
46
47
48
49
50
51
52
44
44
54
55
56
57
58
59
60
25
4
4
7
7
8
8
9
9
9
9
11
11
12
12
20
24
2
2
37
38
39
40
40
41
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3***8 | Гайка М12х1 соединительная | |
| 4 | 2***6 | Трубка защитная | |
| 7 | 2***9 | Болт М8х 30 | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 9 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 11 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 12 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 20 | 4***9 | Колпачок перепускного клапана колёсного цилиндра | |
| 24 | 2***9 | Шплинт-проволока 0,8х150 | |
| 25 | 4***8 | Колпак защитный цилиндра привода выключения сцепления | |
| 37 | 3***4 | Хомут | |
| 38 | 3***4 | Трубка главного цилиндра выключения сцепления в сборе | |
| 39 | 3***5 | Трубка главного цилиндра | |
| 40 | 4***2 | Болт соединительной муфты колесного цилиндра | |
| 41 | 4***0 | Шланг гибкий передних гидравлических тормозов | |
| 42 | 3***0 | Муфта соединительная | |
| 43 | 3***0 | Цилиндр привода выключения сцепления в сборе | |
| 44 | 3***1 | Цилиндр привода выключения сцепления в сборе | |
| 45 | 3***8 | Клапан перепускной | |
| 46 | 3***2 | Корпус цилиндра | |
| 47 | 2***0 | Пружина поршня | |
| 48 | 3***0 | Толкатель вилки выключения в сборе | |
| 49 | 3***2 | Толкатель вилки выключения | |
| 50 | 2***9 | Гайка М8 | |
| 51 | 2***9 | Гайка М8х1 | |
| 52 | 3***4 | Наконечник толкателя вилки | |
| 53 | 3***8 | Кольцо стопорное | |
| 54 | 3***4 | Поршень цилиндра | |
| 55 | 3***6 | Манжета уплотнительная | |
| 56 | 3***5 | Кронштейн крепления гибкого шланга нижний | |
| 57 | 2***2 | Шайба 6 пружинная | |
| 58 | 2***9 | Болт М6х14 | |
| 59 | 3***0 | Трубка главного цилиндра выключения сцепления | |
| 60 | 3***0 | Трубка главного цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
