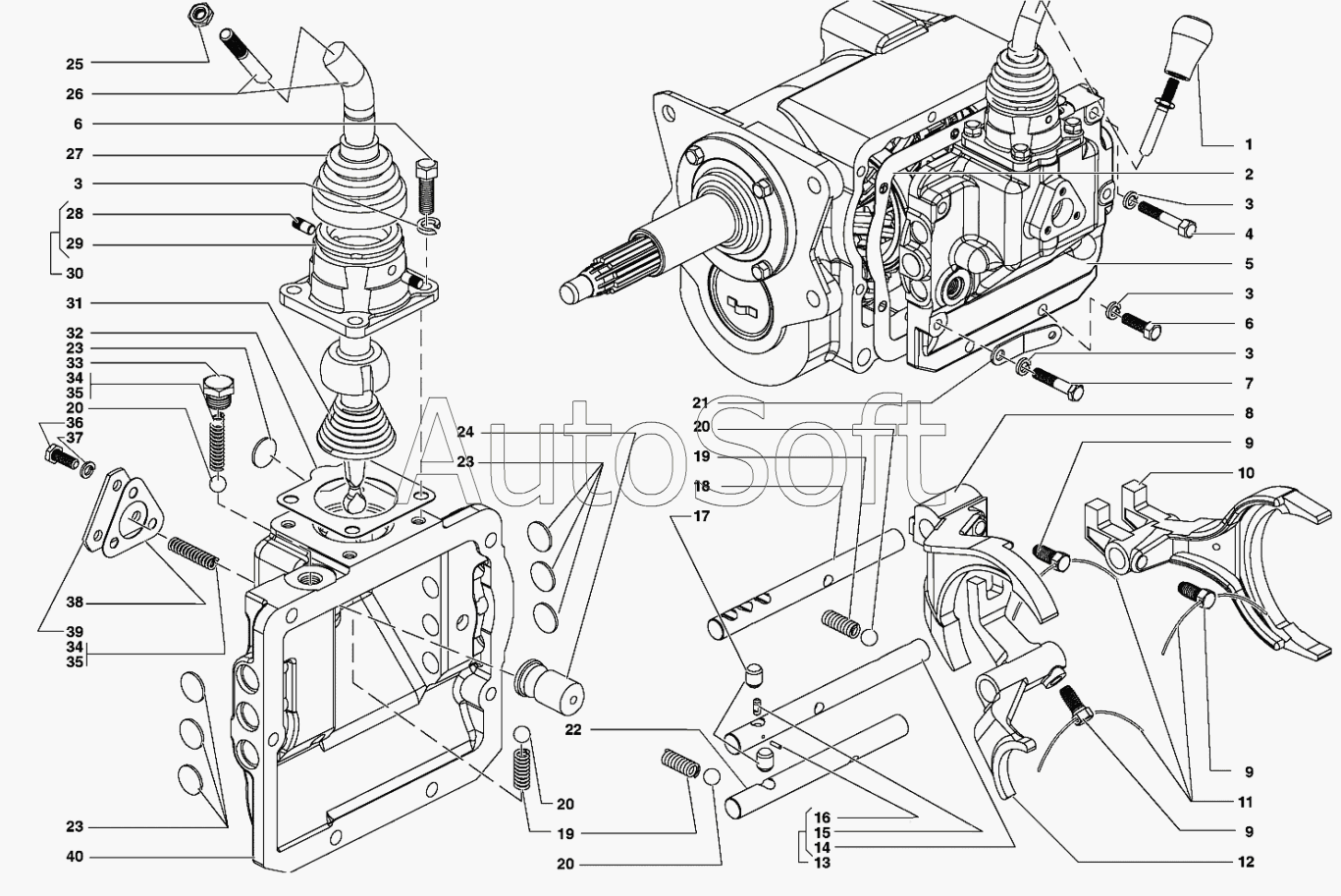

Каталог запасных частей к технике: УАЗ-31519 (2007). Механизм переключения передач
/82.gif)
1
2
3
3
3
3
4
5
6
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Рукоятка рычага переключения передач | |
| 2 | 4***4 | Прокладка боковой крышки | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 4 | 2***9 | Болт М8х45 | |
| 5 | 4***0 | Механизм переключения передач в сборе | |
| 6 | 2***9 | Болт М8х25 | |
| 7 | 2***9 | Болт М8х40 | |
| 8 | 4***2 | Вилка переключения 1 и 2 передач | |
| 9 | 4***0 | Винт стопорный | |
| 10 | 4***2 | Вилка переключения 3 и 4 передач | |
| 11 | 2***П | Шплинт-проволока 1,2х150 | |
| 12 | 3***2 | Вилка переключения заднего хода | |
| 13 | 4***0 | Шток 3 и 4 передач в сборе | |
| 14 | 4***0 | Шток переключения 3 и 4 передач | |
| 15 | 4***0 | Палец стопорный | |
| 16 | 2***П | Штифт 2х8 | |
| 17 | 4***8 | Плунжер замочный | |
| 18 | 4***0 | Шток вилки переключения 1-й и 2-й передач | |
| 19 | 5***7 | Пружина фиксатора штоков переключения передач | |
| 20 | 2***4 | Шарик d=9,525 | |
| 21 | 3***0 | Кронштейн пружины | |
| 22 | 4***2 | Шток вилки заднего хода | |
| 23 | 2***9 | Заглушка ф18 штоков | |
| 24 | 4***1 | Предохранитель | |
| 25 | 2***9 | Гайка М8х1 | |
| 26 | 4***0 | Рычаг переключения передач | |
| 27 | 4***1 | Уплотнитель рычага переключения передач | |
| 28 | 4***7 | Штифт рычага переключения передач | |
| 29 | 3***2 | Крышка люка рычага переключения передач | |
| 30 | 3***1 | Крышка люка рычага переключения со штифтами в сборе | |
| 31 | 4***1 | Пружина рычага переключения передач | |
| 32 | 4***3 | Прокладка крышки люка рычага | |
| 33 | 2***9 | Пробка М 14х1,5 | |
| 34 | М***4 | Пружина шарика фиксатора штоков переключения | |
| 35 | 3***6 | Пружина шарика фиксатора штоков переключения | |
| 36 | 2***9 | Болт М6х16 | |
| 37 | 2***2 | Шайба 6 пружинная | |
| 38 | 4***4 | Прокладка крышки | |
| 39 | 4***0 | Крышка предохранителя | |
| 40 | 4***0 | Крышка механизма псреключения в сборе |
