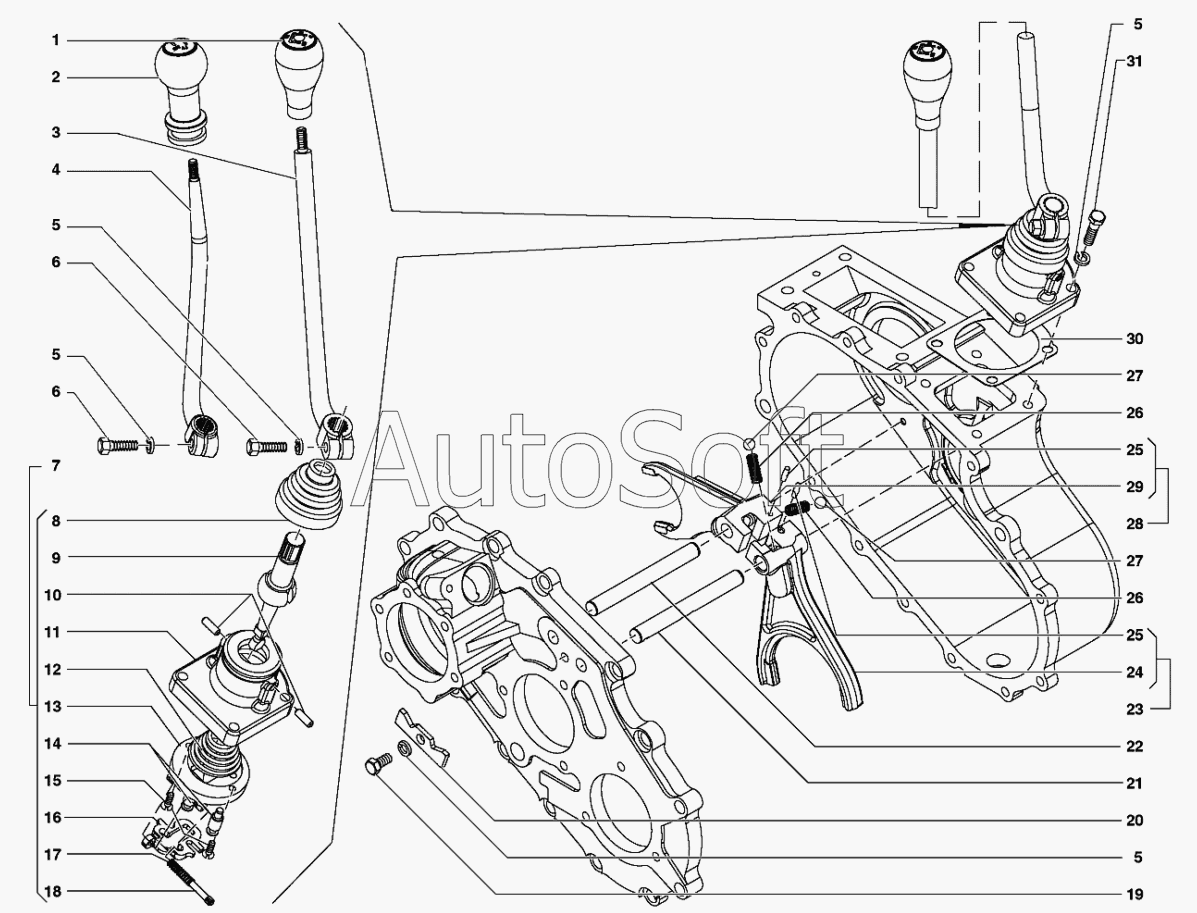

Каталог запасных частей к технике: УАЗ-31519 (2007). Механизм переключения передач
/88.gif)
1
2
3
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Рукоятка | |
| 2 | 3***8 | Рукоятка | |
| 3 | 3***2 | Рычаг управления переключением | |
| 4 | 3***2 | Рычаг управления переключением | |
| 5 | 2***2 | Шайба 6 пружинная | |
| 6 | 2***9 | Болт М8х25 | |
| 7 | 3***0 | Механизм переключения передач в сборе | |
| 8 | 4***1 | Уплотнитель рычага переключения передач | |
| 9 | 3***0 | Рычаг вилок включения | |
| 10 | 3***3 | Штифт | |
| 11 | 3***5 | Корпус рычага переключения | |
| 12 | 3***8 | Пружина рычага | |
| 13 | 3***8 | Пластина крепления фиксатора | |
| 14 | 3***6 | Стойка фиксатора | |
| 15 | 2***9 | Винт М5х16 | |
| 16 | 3***1 | Фиксатор | |
| 17 | 3***8 | Пружина фиксатора | |
| 18 | 3***4 | Ось фиксатора | |
| 19 | 2***2 | Болт М8х16 крепления нижней части картера к верхней | |
| 20 | 3***6 | Стопор штоков | |
| 21 | 3***0 | Шток вилки включения переднего моста | |
| 22 | 3***4 | Шток вилки включения заднего моста | |
| 23 | 3***7 | Вилка включения переднего моста в сборе | |
| 24 | 3***8 | Вилка включения переднего моста | |
| 25 | 3***3 | Штифт | |
| 26 | 5***7 | Пружина фиксатора штоков переключения передач | |
| 27 | 2***П | Шарик 3/8" штоков | |
| 28 | 3***9 | Вилка включения заднего моста в сборе | |
| 29 | 3***0 | Вилка включения заднего моста | |
| 30 | 3***7 | Прокладка корпуса рычага | |
| 31 | 2***9 | Болт М8х 30 |
