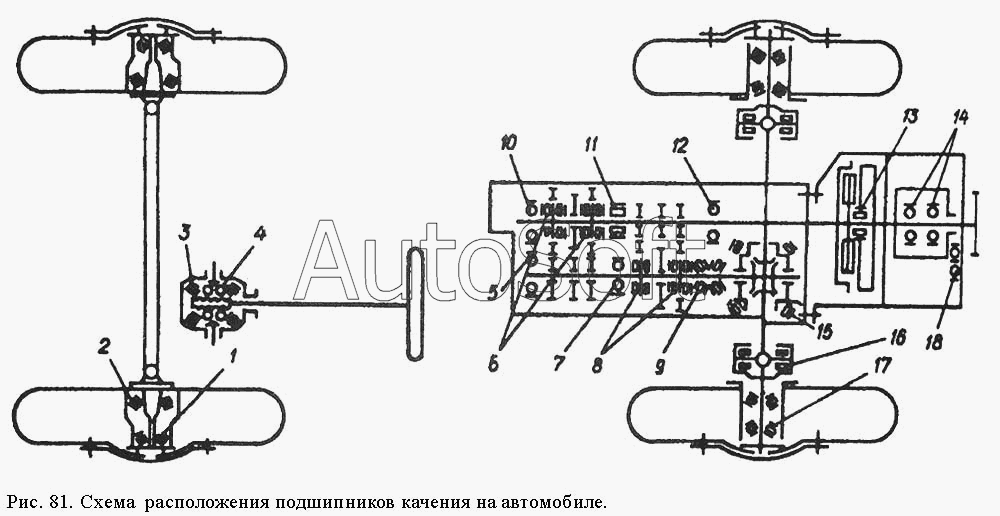

Каталог запасных частей к технике: ЗАЗ 968М. Схема расположения подшипников качения на автомобиле
301
697306КУ
305
305
180503С10
134902Д
50305
50305
664907Д
664907Д
2007915У
2007107
704702К
7706
7204
92206К
977906К
776800К (ЦКБ—1797)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 134902Д | 1***Д | Подшипник ведущего вала коробки передач. Игольчатый, с сепаратором. (внут.д.15, наруж.д. 21, высота 12) Поз.13 | |
| 180503С10 | 1***0 | Подшипник вала генератора. Шариковый, радиальный, однорядный, закрытый. (внут.д.17, наруж.д. 40, высота 16) Поз.14 | |
| 2007107 | 2***7 | Подшипник заднего колеса. Роликовый, конический. (внут.д.35, наруж.д. 62, высота 18) Поз.17 | |
| 2007915У | 2***У | Подшипник дифференциала. Роликовый, конический. (внут.д.75, наруж.д. 105, высота 20,3) Поз.15 | |
| 301 | 3***1 | Подшипник балансирного механизма двигателя. Шариковый, сферический, однорядный. (внут.д.12, наруж.д. 37, высота 12) Поз.18 | |
| 305 | 3***5 | Подшипник вала ведущей шестерни главной передачи. Шариковый, радиальный. (внут.д.30, наруж.д. 62, высота 17) Поз.5 | |
| 305 | 3***5 | Подшипник вала ведущей шестерни главной передачи. Шариковый, радиальный. (внут.д.30, наруж.д. 62, высота 17) Поз.5 | |
| 50305 | 5***5 | Подшипник ведущего и промежуточного валов коробки передач. Шариковый, радиальный, с канавкой для стопорного кольца. (внут.д.25, наруж.д.62, высота 17) Поз.10 | |
| 50305 | 5***5 | Подшипник ведущего и промежуточного валов коробки передач. Шариковый, радиальный, с канавкой для стопорного кольца. (внут.д.25, наруж.д.62, высота 17) Поз.10 | |
| 664907Д | 6***Д | Подшипник ведущих шестерен третьей и четвертой передч ведомых. Игольчатый, двухрядный. (внут.д.37, наруж.д. 42, высота 26) Поз.6 | |
| 664907Д | 6***Д | Подшипник ведущих шестерен третьей и четвертой передч ведомых. Игольчатый, двухрядный. (внут.д.37, наруж.д. 42, высота 26) Поз.6 | |
| 697306КУ | 6***У | Подшипник вала ведущей шестерни главной передачи. Роликовый, конический, двухрядный с буртом на наружном кольце. (внут.д.30, наруж.д. 62, высота 17) Поз.9 | |
| 704702К | 7***К | Подшипник кардана. Игольчатый, без внутреннего кольца. (внут.д.16,3, наруж.д. 30, высота 25) Поз.16 | |
| 7204 | 7***4 | Подшипник переднего колеса, наружный. Роликовый, конический. (внут.д.20, наруж.д. 47, высота 15,5) Поз.1 | |
| 7706 | 7***6 | Подшипник переднего колеса, внутренний. Роликовый, конический. (внут.д.28, наруж.д. 58, высота 17,5) Поз.2 | |
| 776800К (ЦКБ—1797) | 7***) | Ролик вала сошки рулевого управления. Шариковый, радиально-утюрный, двухрядный, специальный. (внут.д.10, , высота 25,4) Поз.4 | |
| 80106К1С9 | 8***9 | Подшипник сцепления выжимной. Шариковый, однорядный закрытый. (внут.д.30, наруж.д. 55, высота 13) | |
| 92206К | 9***К | Подшипник промежуточного вала коробки передач. Роликовый, цилиндрический. (внут.д.30, наруж.д. 62, высота 16) Поз.11 | |
| 977906К | 9***К | Подшипник червяка рулевого управления. Роликовый, конический без внутреннего кольца. (наруж.д. 44,477 , высота 9,6) Поз.3 |
