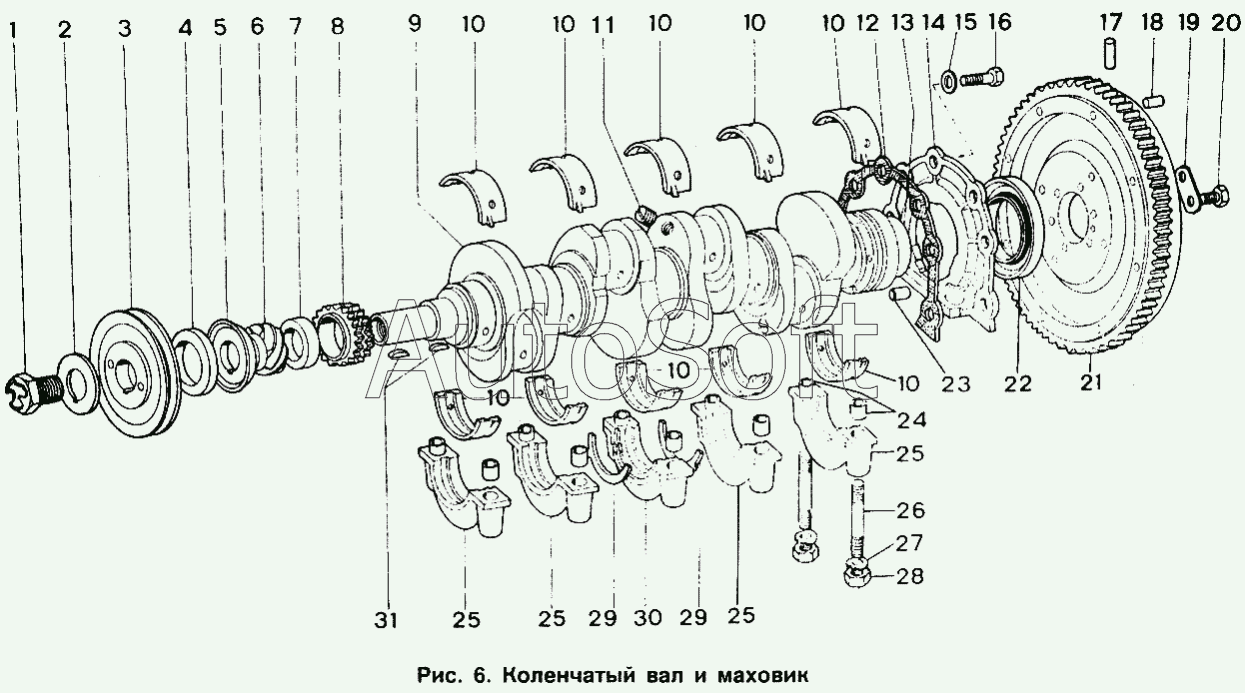

Каталог запасных частей к технике: ИЖ 2126 (2004). Коленчатый вал и маховик
/6.gif)
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2125-1005011-10 | 2***0 | Вал коленчатый в сборе | |
| 2125-1005014 | 2***4 | Вал коленчатый с пробками в сборе | |
| 412-1005120-10 | 4***0 | Маховик | |
| 412-1005125 | 4***5 | Обод маховика | |
| 412-1005170-04 | 4***4 | Вкладыш подшипника | |
| 412-1005185-Б | 4***Б | Крышка манжеты в сборе | |
| 6-180502К1УС9 | 6***9 | Подшипник первичного вала передний | |
| 1 | 2***2 | Болт | |
| 2 | 4***5 | Шайба стопорная храповика | |
| 3 | 4***2 | Шкив в сборе | |
| 4 | 4***3 | Манжета 1-42х62-4 | |
| 5 | 4***1 | Маслоотражатель | |
| 6 | 4***4 | Шестерня привода масляного насоса | |
| 7 | 4***6 | Втулка распорная | |
| 8 | 4***0 | Звездочка распределительная | |
| 9 | 3***5 | Вал коленчатый | |
| 10 | 4***3 | Вкладыш коренного подшипника | |
| 11 | 3***4 | Пробка М18х1,5 | |
| 12 | 4***Б | Прокладка крышки | |
| 13 | 2***1 | Подшипник первичного вала | |
| 14 | 4***Б | Крышка манжеты | |
| 15 | 2***9 | Шайба 6 | |
| 16 | 2***9 | Болт М6х20 | |
| 17 | 3***5 | Штифт 6х20 | |
| 18 | 3***1 | Штифт 6х19 | |
| 19 | 4***9 | Пластина стопорная | |
| 20 | 4***7 | Болт крепления маховика | |
| 21 | 4***0 | Маховик в сборе | |
| 22 | 4***3 | Манжета 1-80х105-4 | |
| 23 | 3***5 | Штифт 10х14 | |
| 24 | 3***1 | Штифт 16,5х15 | |
| 25 | 4***0 | Крышка переднего, заднего и промежуточного подшипников | |
| 26 | 3***3 | Шпилька М12Х75 | |
| 27 | 3***6 | Шайба 12,5 | |
| 28 | 3***2 | Гайка М12х1.25 | |
| 29 | 4***1 | Шайба упорная подшипника | |
| 30 | 4***5 | Крышка среднего подшипника | |
| 31 | 4***0 | Шпонка 4х7,5 |
