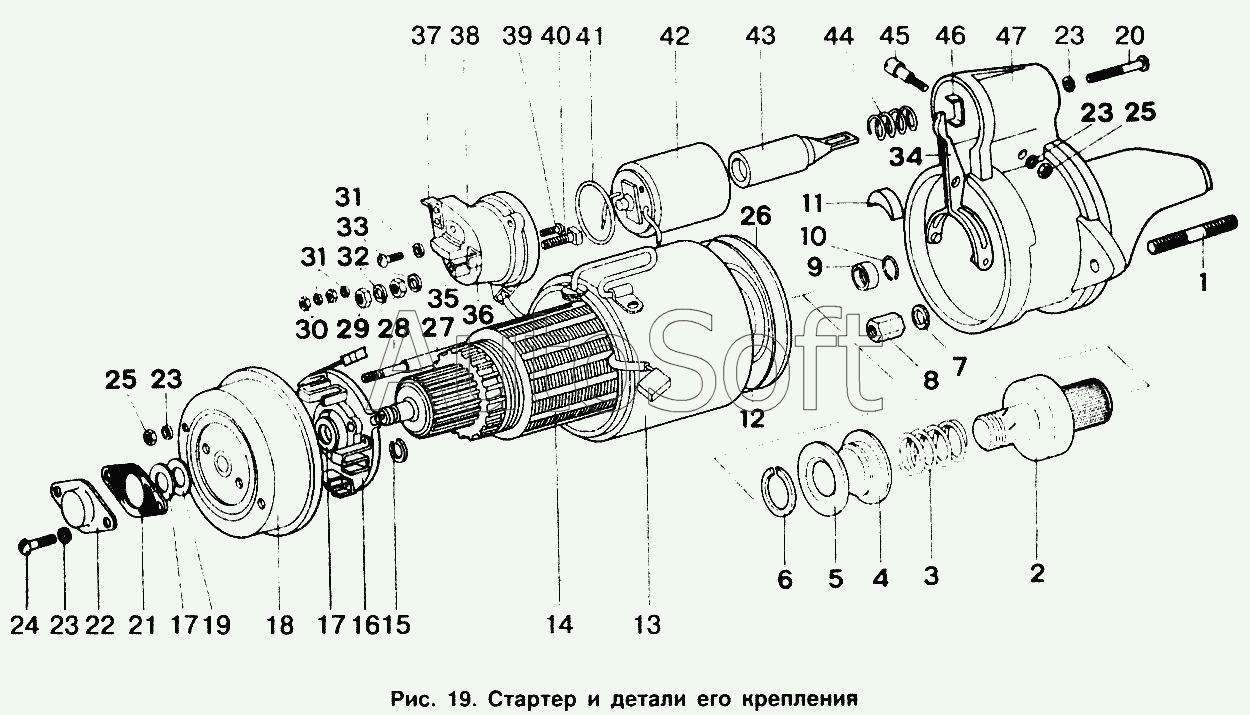

Каталог запасных частей к технике: ИЖ 2126 (2004). Стартер и детали его крепления
/84.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
24
26
27
28
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2140-3708010-11 | 2***1 | Стартер в сборе | |
| 2302.3708130 | 2***0 | Катушка полюса № 1 в сборе | |
| 2302.3708160 | 2***0 | Катушка полюса № 3 в сборе | |
| 42.3708110 | 4***0 | Катушка полюсов в сборе | |
| 42.3708140 | 4***0 | Катушка полюса № 2 в сборе | |
| 42.3708170 | 4***0 | Катушка полюса № 4 в сборе | |
| 42.3708210 | 4***0 | Вал с пластинами в сборе | |
| 42.3708304 | 4***4 | Пружина щетки | |
| 42.3708600 | 4***0 | Привод в сборе | |
| 42.3708620 | 4***0 | Зубчатое колесо привода в сборе | |
| 42.3708800 | 4***0 | Реле в сборе | |
| 42.3708810 | 4***0 | Якорь с пружиной в сборе | |
| 42.3708840 | 4***0 | Ярмо с катушкой в сборе | |
| 42.3708890 | 4***0 | Крышка реле в сборе | |
| ФЭ3-599-164 | Ф***4 | Щетка стартера в сборе | |
| 1 | 2***9 | Шпилька М12х1,25х60 | |
| 2 | 4***0 | Муфта привода в сборе | |
| 3 | 2***3 | Пружина | |
| 4 | 4***5 | Кольцо поводковое | |
| 5 | 4***9 | Шайба регулировочная | |
| 5 | 4***4 | Кольцо упорное | |
| 6 | 4***1 | Кольцо запорное | |
| 7 | 2***9 | Шайба 12 пружинная | |
| 8 | 3***9 | Гайка М12х1,25 | |
| 9 | С***4 | Кольцо упорное | |
| 10 | С***7 | Кольцо замковое | |
| 11 | 2***0 | Заглушка | |
| 12 | 2***8 | Кольцо уплотнительное | |
| 13 | 4***0 | Крышка со стороны привода | |
| 14 | 4***0 | Якорь в сборе | |
| 15 | 2***4 | Шайба стопорная | |
| 16 | 4***0 | Траверса в сборе | |
| 17 | 4***9 | Шайба регулировочная | |
| 18 | 4***0 | Крышка со стороны коллектора в сборе | |
| 19 | 4***5 | Шайба упорная | |
| 20 | 2***9 | Винт М6Х30 | |
| 21 | 2***3 | Прокладка | |
| 22 | 2***1 | Колпак | |
| 24 | 2***9 | Винт М6х16 | |
| 26 | 2***0 | Подшипник в сборе | |
| 27 | 2***9 | Трубка изоляционная | |
| 28 | 2***3 | Шпилька М8Х176 | |
| 33 | 2***9 | Винт М5х14 | |
| 34 | 4***0 | Рычаг в сборе | |
| 35 | 2***3 | Наконечник | |
| 36 | 2***6 | Штекер | |
| 37 | 2***5 | Штекер | |
| 38 | 4***1 | Крышка реле | |
| 39 | О***9 | Болт МХ-0799 | |
| 40 | 2***4 | Болт контактный | |
| 41 | 4***5 | Кольцо уплотнительное | |
| 42 | 4***0 | Ярмо со штоком в сборе | |
| 43 | 4***2 | Якорь | |
| 44 | 2***2 | Пружина | |
| 45 | 4***4 | Ось рычага | |
| 46 | 2***3 | Скоба | |
| 47 | 4***0 | Крышка со стороны привода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
