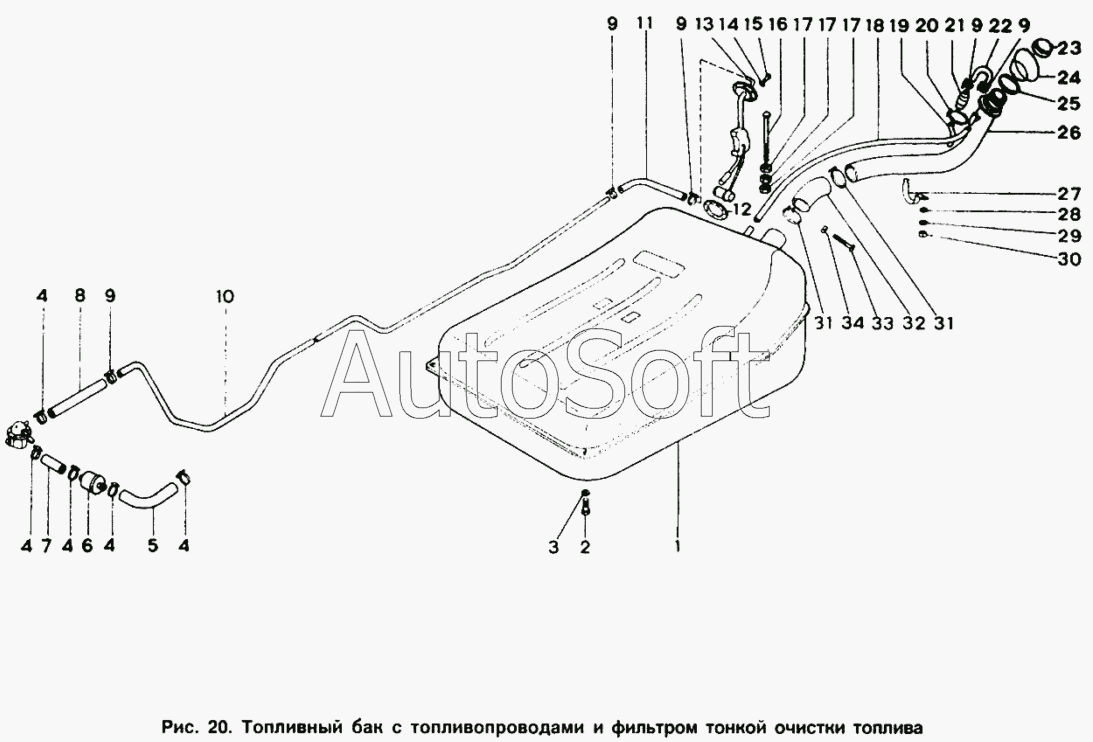

Каталог запасных частей к технике: ИЖ 2126 (2004). Бак топливный с топливопроводами и фильтром тонкой очистки топлива
/10.gif)
1
2
3
4
4
4
4
4
5
6
7
8
9
9
9
9
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
26
27
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2126-1101010 | 2***0 | Бак топливный в сборе | |
| 1 | 2***2 | Бак топливный | |
| 2 | 2***9 | Болт М8х25 | |
| 3 | 2***9 | Шайба 8 пружинная | |
| 4 | 3***9 | Хомут диам. 15 в сборе | |
| 5 | 2***2 | Рукав подводящий к карбюратору | |
| 6 | 2***0 | Фильтр тонкой очисгки в сборе | |
| 7 | 2***2 | Рукав от топливного насоса | |
| 8 | 4***Б | Трубка подвода к топливному насосу | |
| 9 | 8***2 | Хомут | |
| 10 | 2***2 | Бензопровод | |
| 11 | 2***8 | Трубка | |
| 12 | 2***9 | Прокладка | |
| 13 | И***0 | Датчик указателя уровня топлива | |
| 14 | 3***9 | Шайба 5 | |
| 15 | 2***9 | Винт М4х12 | |
| 16 | 2***6 | Тяга | |
| 17 | 2***9 | Гайка М10 | |
| 18 | 2***0 | Рукав 12х20 L=450 | |
| 19 | 2***4 | Трубка | |
| 20 | 8***0 | Хомут | |
| 21 | 2***0 | Клапан двухходовой | |
| 22 | 2***2 | Трубка | |
| 23 | 2***0 | Пробка топливного бака | |
| 24 | 2***0 | Уплотнитель | |
| 26 | 2***0 | Труба наливная бака в сборе | |
| 27 | 2***6 | Хомут | |
| 28 | 2***9 | Шайба 6 | |
| 29 | 2***9 | Шайба 6 пружинная | |
| 30 | 2***9 | Гайка М6 | |
| 31 | 2***4 | Хомут | |
| 32 | 2***0 | Муфта | |
| 33 | 2***9 | Винт М5х30 | |
| 34 | 3***9 | Гайка М5 |
