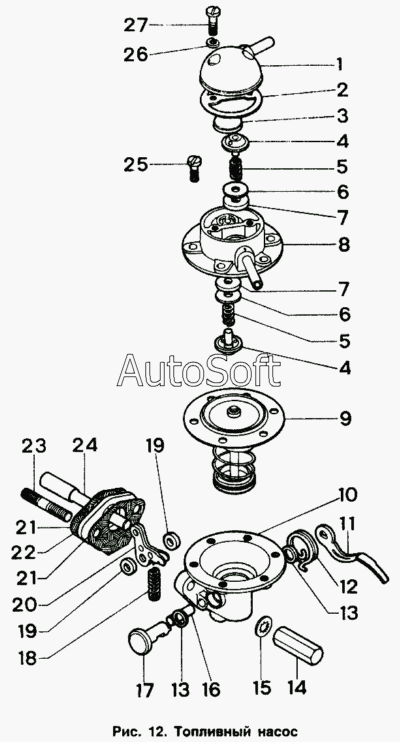

Каталог запасных частей к технике: ИЖ 2126 (2004). Насос топливный
/11.gif)
1
2
3
4
4
5
5
6
6
7
7
8
9
9
10
11
12
14
15
16
17
18
19
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1106010-02Б7А | 4***А | Насос топливный в сборе | |
| 412-1106010-03 | 4***3 | Насос топливный в сборе | |
| 700-1106010 | 7***0 | Насос топливный в сборе | |
| 1 | Б***А | Крышка головки | |
| 2 | Б***1 | Прокладка крышки | |
| 3 | Б***5 | Фильтр в сборе | |
| 4 | Б***А | Обойма клапана | |
| 5 | Б***7 | Пружина клапана | |
| 6 | Б***3 | Пластина | |
| 7 | Б***2 | Клапан | |
| 8 | 8***6 | Головка в сборе | |
| 9 | Б***А | Диафрагма в сборе | |
| 9 | Б***А | Пружина диафрагмы | |
| 10 | Б***0 | Корпус топливного насоса | |
| 11 | Б***Б | Рычаг ручного привода | |
| 12 | 8***5 | Пружина оттяжная | |
| 14 | 4***1 | Гайка крепления насоса | |
| 15 | 3***9 | Шайба 8 зубчатая | |
| 16 | Б***8 | Ось рычага привода | |
| 17 | Б***Б | Валик рычага ручного привода | |
| 18 | Б***8 | Пружина рычага привода | |
| 19 | Б***0 | Шайба оси рычага привода | |
| 20 | Б***0 | Рычаг привода в сборе | |
| 21 | 4***0 | Прокладка | |
| 22 | 4***5 | Прокладка теплоизоляционная | |
| 23 | 3***9 | Шпилька М8х1х22 | |
| 24 | 4***4 | Штанга привода насоса |
