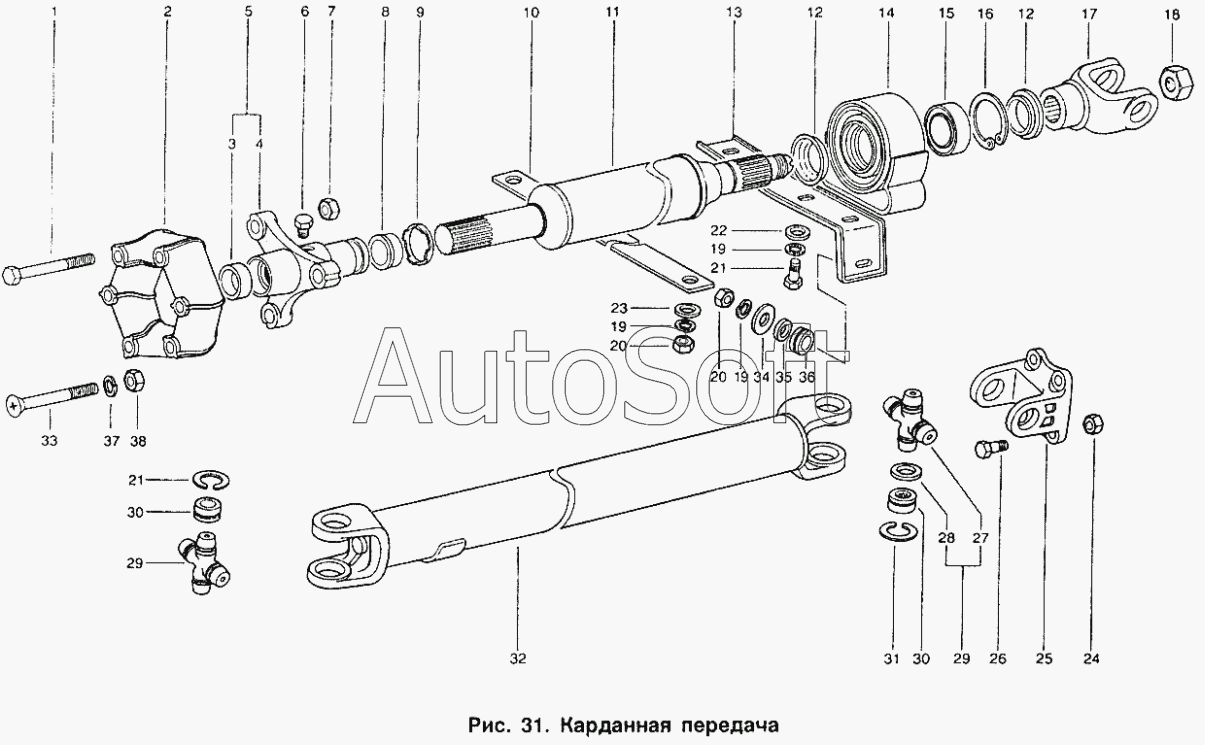

Каталог запасных частей к технике: ИЖ 2126 (2004). Карданная передача
/48.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
19
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2126-2200010 | 2***0 | Карданная передача | |
| 2126-2200010-80 | 2***0 | Карданная передача | |
| 1 | 4***1 | Болт М12х1,25х80 | |
| 2 | 2***0 | Муфта эластичная | |
| 3 | 2***7 | Втулка центрирующая | |
| 4 | 2***4 | Фланец муфты | |
| 5 | 2***3 | Фланец в сборе | |
| 6 | 2***9 | Пробка КГ 1/8" | |
| 7 | 4***0 | Гайка М12х1,25 | |
| 8 | 2***0 | Сальник | |
| 9 | 2***5 | Обойма сальника | |
| 10 | 2***2 | Кронштейн безопасности | |
| 11 | 2***0 | Вал промежуточный | |
| 12 | 2***3 | Отражатель подшипника | |
| 13 | 2***0 | Поперечина опоры | |
| 14 | 2***0 | Опора промежуточная | |
| 15 | 6***7 | Подшипник | |
| 15 | 6***7 | Подшипник | |
| 16 | 2***8 | Кольцо стопорное | |
| 17 | 2***2 | Вилка | |
| 18 | 2***5 | Гайка | |
| 19 | 2***9 | Шайба 8 пружинная | |
| 20 | 2***9 | Гайка М8 | |
| 21 | 2***9 | Болт М8Х20 | |
| 22 | 2***9 | Шайба 8 | |
| 23 | 2***9 | Шайба 8 | |
| 24 | 4***5 | Гайка М8х1,25 | |
| 25 | 2***3 | Вилка фланцевая | |
| 26 | 8***9 | Болт М8Х22 | |
| 27 | 2***0 | Крестовина | |
| 28 | 4***3 | Уплотнения карданного шарнира | |
| 29 | 4***6 | Крестовина с уплотнениями | |
| 30 | 7***0 | Подшипник карданного вала | |
| 31 | 4***3 | Кольцо стопорное | |
| 32 | 2***5 | Вал карданный | |
| 33 | 2***2 | Болт М12Х125 | |
| 34 | 3***9 | Шайба | |
| 35 | 2***4 | Втулка распорная | |
| 36 | 2***6 | Втулка |
