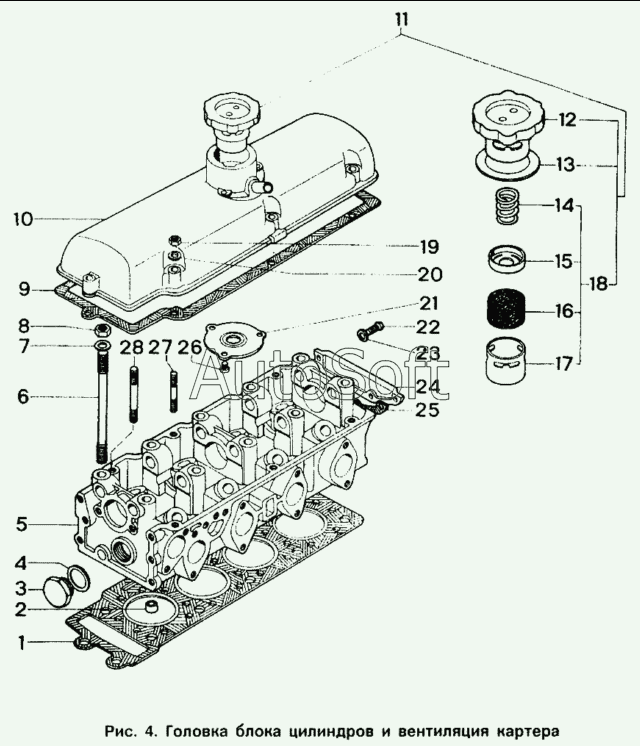

Каталог запасных частей к технике: ИЖ 2126 (2004). Головка блока цилиндров и вентиляция картера
/4.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 248.1003010 | 2***0 | Головка цилиндров в сборе | |
| 248.1003012 | 2***2 | Головка цилиндров с седлами и втулками в сборе | |
| 3318.1003260 | 3***0 | Крышка головки в сборе | |
| 1 | 3***0 | Прокладка головки в сборе | |
| 2 | 3***1 | Штифт 16,5х15 | |
| 3 | 3***5 | Пробка М36х1,5 | |
| 4 | 3***4 | Шайба 36 уплотнительная | |
| 5 | 2***5 | Головка цилиндров | |
| 6 | 4***0 | Шпилька М12х1,25-260 | |
| 7 | 3***3 | Шайба 12,5 | |
| 8 | 3***2 | Гайка М12х1.25 | |
| 9 | 4***1 | Прокладка крышки | |
| 10 | 3***4 | Крышка головки | |
| 11 | 4***1 | Пробка маслоналивного патрубка с фильтром в сборе | |
| 12 | 4***0 | Пробка в сборе | |
| 13 | 2***0 | Прокладка пробки | |
| 14 | 4***4 | Пружина фильтра | |
| 15 | 4***0 | Крышка фильтра | |
| 16 | 4***5 | Элемент фильтрующий | |
| 17 | 4***2 | Корпус фильтра | |
| 18 | 4***1 | Фильтр вентиляции картера в сборе | |
| 19 | 2***9 | Гайка М6 | |
| 20 | 2***9 | Шайба 6 | |
| 21 | 4***5 | Пластина крышки | |
| 22 | 2***9 | Болт М6х25 | |
| 23 | 2***9 | Шайба 6 | |
| 24 | 4***2 | Крышка головки задняя | |
| 25 | 4***3 | Прокладка задней крышки | |
| 26 | 2***8 | Винт М5Х12 | |
| 27 | 3***9 | Шпилька М6х38 | |
| 28 | 3***9 | Шпилька М6х55 |
