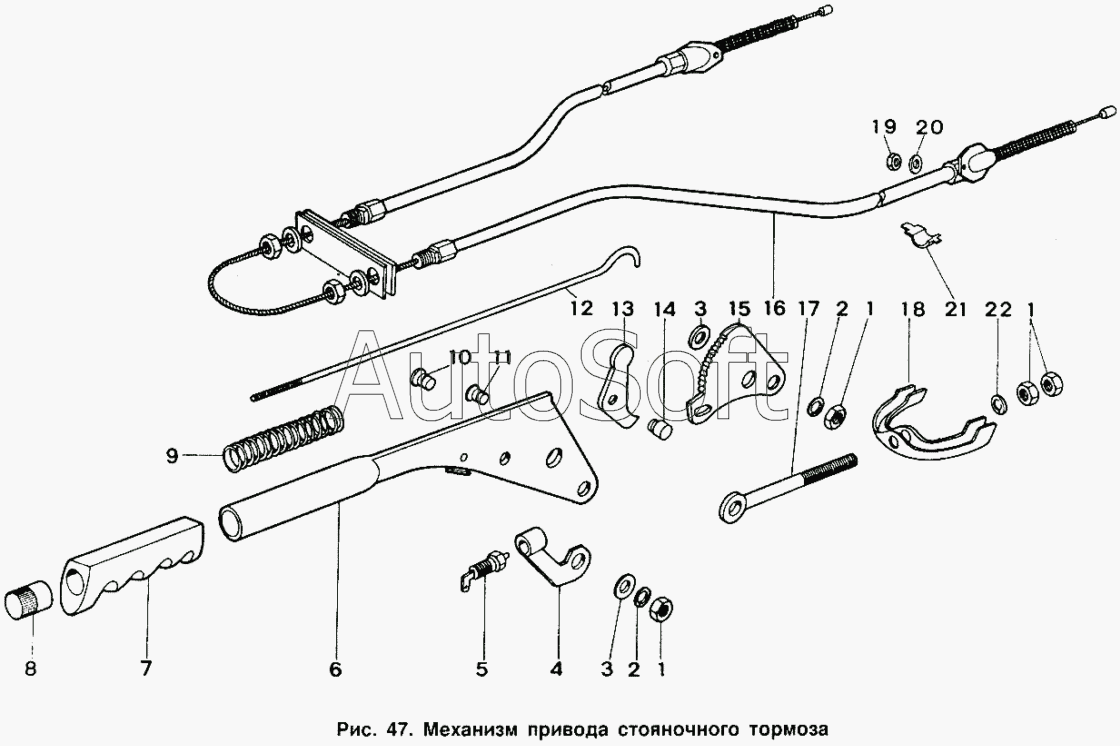

Каталог запасных частей к технике: ИЖ 2126 (2004). Механизм привода стояночного тормоза
/65.gif)
12
22
21
20
19
18
17
16
15
14
13
1
1
1
11
10
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 27171-3508010 | 2***0 | Механизм привода | |
| 1 | 2***9 | Гайка М8 | |
| 2 | 2***9 | Шайба 8 пружинная | |
| 3 | 2***9 | Шайба 8 | |
| 4 | 2***8 | Рычаг привода | |
| 5 | В***9 | Выключатель контрольной лампы | |
| 6 | 2***2 | Рычаг привода | |
| 7 | 2***6 | Рукоятка | |
| 8 | 2***8 | Кнопка | |
| 9 | 2***1 | Пружина тяги | |
| 10 | 2***5 | Ось рычага | |
| 11 | 2***6 | Ось | |
| 12 | 2***9 | Тяга собачки | |
| 13 | 2***1 | Собачка | |
| 14 | 2***1 | Ось собачки | |
| 15 | 2***5 | Сектор | |
| 16 | 2***1 | Трос тормоза | |
| 17 | 2***2 | Наконечник регулировочный | |
| 18 | 2***0 | Уравнитель | |
| 19 | 2***9 | Гайка М8 | |
| 20 | 2***9 | Шайба 5 | |
| 21 | 2***0 | Скоба | |
| 22 | 2***9 | Шайба 8 |
