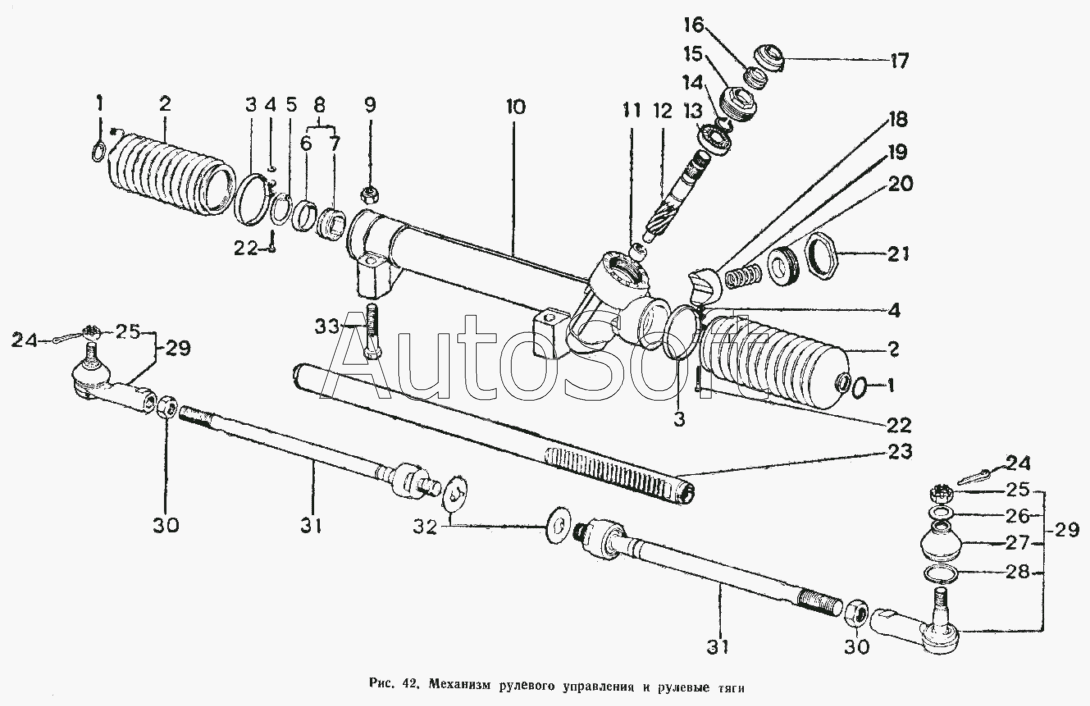

Каталог запасных частей к технике: ИЖ 2126 (2004). Механизм рулевого управления и рулевые тяги
/67.gif)
27
19
20
21
22
22
23
24
24
25
25
26
18
28
29
29
30
30
31
31
32
33
10
2
2
3
3
4
4
5
6
7
8
9
1
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2126-3401200-05 | 2***5 | Механизм рулевой | |
| 2126-3401277-01 | 2***1 | Чехол рейки термостойкий | |
| 1 | 0***2 | Кольцо крепления чехла рейки | |
| 2 | 2***7 | Чехол рейки | |
| 3 | 2***8 | Хомут | |
| 4 | 4***1 | Гайка М3 | |
| 5 | 2***7 | Кольцо упорное втулки | |
| 6 | 2***3 | Кольцо втулки рейки | |
| 7 | 2***2 | Втулка рейки | |
| 8 | 2***5 | Втулка рейки с кольцом | |
| 9 | 4***8 | Гайка М10х1,25 | |
| 10 | 2***2 | Картер | |
| 11 | 6***7 | Подшипник роликовый | |
| 12 | 2***6 | Шестерня | |
| 13 | 2***2 | Шарикоподшипник ГОСТ 8338-75 | |
| 14 | 2***5 | Кольцо упорное шестерни | |
| 15 | 2***0 | Гайка подшипника | |
| 16 | 2***2 | Манжета шестерни | |
| 17 | 2***1 | Колпачок защитный | |
| 18 | 2***2 | Упор рейкн | |
| 19 | 2***4 | Пружина упора | |
| 20 | 2***5 | Гайка упора | |
| 21 | 2***7 | Контргайка упора | |
| 22 | 4***6 | Вкнт М3Х25 | |
| 23 | 2***4 | Рейка | |
| 24 | 2***9 | Шплинт 2,5х20 | |
| 25 | 4***8 | Гайка М10Х1.25 | |
| 26 | 2***5 | Кольцо уплотнительное | |
| 27 | 2***6 | Чехол защитный | |
| 28 | 2***8 | Кольцо пружинное | |
| 29 | 2***5 | Наконечник тяги наружный | |
| 30 | 4***2 | Гайка М 14Х1,5 | |
| 31 | 2***5 | Наконечник с шаровой тягой | |
| 32 | 2***2 | Шайба стопорная | |
| 33 | 4***7 | Болт М10х1,25 |
