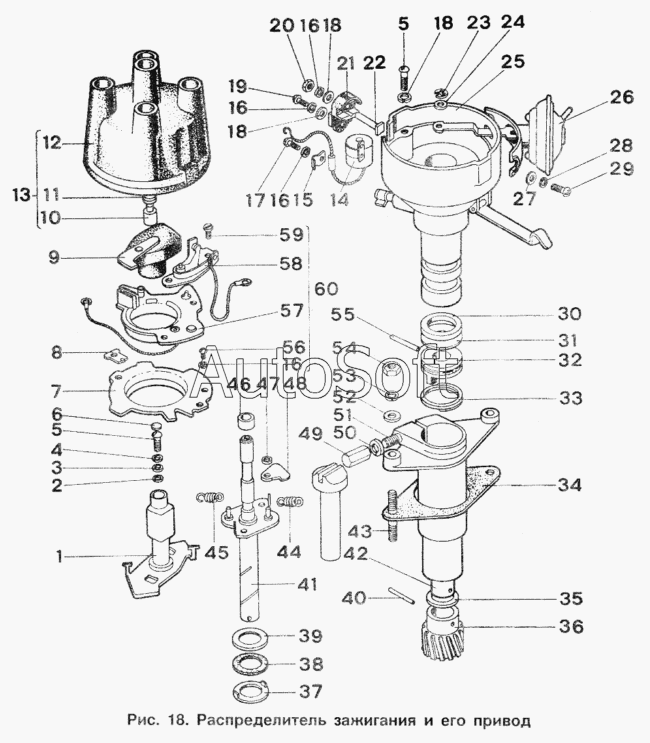

Каталог запасных частей к технике: ИЖ 2717 (2004). Распределитель зажигания и его привод
/78.gif)
49
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
33
50
51
52
53
54
55
56
57
58
59
60
17
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
1
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1016010-20 | 4***0 | Привод распределителя зажигания в сборе | |
| 412-1016020-20 | 4***0 | Корпус привода | |
| 47.3706 | 4***6 | Распределитель зажигания | |
| 4701.3706200 | 4***0 | Валик распределителя с автоматом | |
| 1 | Р***0 | Кулачок распределителя в сборе | |
| 2 | Н***8 | Шайба 7 | |
| 3 | Н***9 | Шайба 4 | |
| 4 | Н***3 | Шайба 4 пружинная | |
| 5 | Н***9 | Винт М4х10 | |
| 6 | Р***6 | Сальник | |
| 7 | Р***1 | Обойма шарикоподшипника | |
| 8 | Р***5 | Держатель | |
| 9 | Р***0 | Бегунок | |
| 10 | Р***2 | Уголек комбинированный | |
| 11 | Р***4 | Пружина контактная | |
| 12 | Р***1 | Крышка распределителя | |
| 13 | Р***0 | Крышка распределителя в сборе | |
| 14 | К***0 | Конденсатор | |
| 15 | Р***Б | Скоба | |
| 16 | Н***3 | Шайба 4 пружинная | |
| 17 | Н***9 | Винт М4х6,8 | |
| 18 | Н***9 | Шайба 4 | |
| 19 | Н***9 | Винт М4х8 | |
| 20 | Н***9 | Гайка М4 | |
| 21 | Р***5 | Фиксатор крышки | |
| 22 | Н***9 | Болт специальный | |
| 23 | Н***8 | Шайба 3 | |
| 24 | Н***9 | Шайба регулировочная | |
| 25 | Р***0 | Корпус распределителя в сборе | |
| 26 | 4***0 | Регулятор вакуумный | |
| 27 | Н***9 | Шайба 5 | |
| 28 | Н***3 | Шайба 5 пружинная | |
| 29 | Н***9 | Винт М5х10 | |
| 30 | 4***8 | Кольцо уплотнительное | |
| 31 | Н***3 | Шайба 13, толщина 0,32 мм | |
| 32 | Р***1 | Муфта | |
| 33 | Р***В | Кольцо пружинное | |
| 34 | 4***0 | Прокладка корпуса | |
| 35 | 3***2 | Шайба 13 | |
| 36 | 4***8 | Колесо зубчатое привода ведомое | |
| 37 | Р***8 | Шайба стопорная | |
| 38 | Н***2 | Шайба 15 текстолитовая | |
| 39 | Н***9 | Шайба 15 | |
| 40 | 2***7 | Штифт 4Х25 | |
| 41 | Р***0 | Валик с пластиной грузиков | |
| 42 | 4***6 | Валик привода | |
| 43 | 3***9 | Шпилька М6Х18 | |
| 44 | 4***5 | Пружина | |
| 45 | С***4 | Пружина | |
| 46 | Р***1 | Втулка | |
| 47 | Н***9 | Шайба 4,2 | |
| 48 | Р***2 | Грузик | |
| 49 | 4***4 | Гайка М8х1 | |
| 50 | 2***9 | Шайба 8 | |
| 51 | 3***9 | Шпилька М8х1х28 | |
| 52 | 2***9 | Шайба 6 | |
| 53 | 2***9 | Шайба 6 пружинная | |
| 54 | 2***9 | Гайка М6 | |
| 55 | Н***3 | Штифт | |
| 56 | Н***9 | Винт М4х5 | |
| 57 | Р***0 | Пластина прерывателя с шарикоподшипником | |
| 58 | Р***0 | Прерыватель в сборе | |
| 59 | Н***9 | Винт М4х5 самотормозящийся | |
| 60 | Р***0 | Пластина прерывателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
