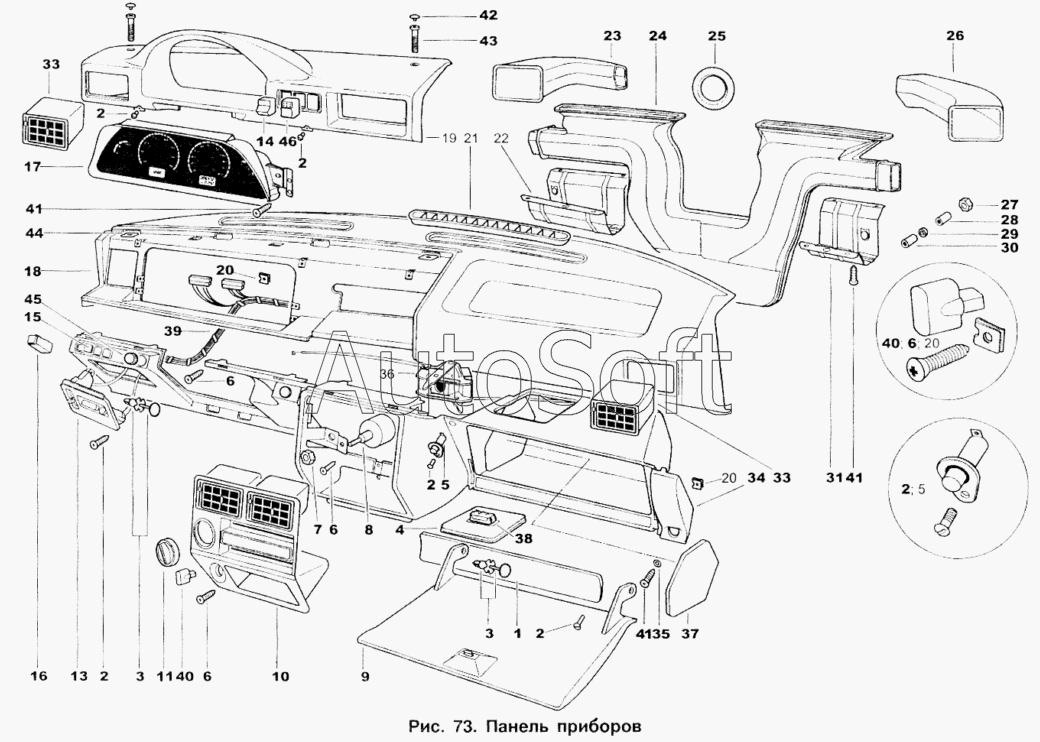

Каталог запасных частей к технике: ИЖ 2717 (2004). Панель приборов
/103.gif)
36
24
25
26
27
28
29
30
31
33
33
34
35
23
37
38
39
40
40
41
41
41
42
43
44
45
46
13
2
2
2
2
2
2
3
3
4
5
5
6
6
6
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Накладка | |
| 2 | 8***2 | Винт 4х16 | |
| 3 | 2***6 | Ось | |
| 4 | 2***6 | Держатель фонаря | |
| 5 | 2***0 | Выключатель плафона | |
| 6 | 8***2 | Винт 4х16 | |
| 7 | 8***4 | Гайка | |
| 8 | 6***9 | Переключатель отопителя | |
| 9 | 2***0 | Дверца вещевого ящика | |
| 10 | 2***0 | Накладка консоли с фонарем | |
| 11 | 2***4 | Ручка переключателя отопи-теля | |
| 13 | 2***0 | Блок управления | |
| 13 | 2***0 | Блок управления | |
| 14 | 5***0 | Переключатель наружного освещения | |
| 15 | 3***2 | Выключатель противотуманных фар | |
| 16 | 3***3 | Выключатель аварийной сигнализации | |
| 17 | 3***0 | Комбинация приборов | |
| 18 | 2***0 | Панель приборов - верхняя часть | |
| 19 | 2***0 | Пульт | |
| 20 | 8***9 | Гайка для винта 5 | |
| 21 | 2***6 | Насадок | |
| 22 | 2***0 | Кронштейн левый | |
| 23 | 2***3 | Воздуховод левый | |
| 24 | 2***0 | Воздуховод | |
| 25 | 2***8 | Заглушка | |
| 26 | 2***2 | Воздуховод правый | |
| 27 | 4***5 | Гайка М8 | |
| 28 | 2***4 | Втулка | |
| 29 | 2***2 | Прокладка | |
| 30 | 2***5 | Втулка | |
| 31 | 2***1 | Кронштейн правый | |
| 33 | 2***1 | Дефлектор левый | |
| 34 | 2***6 | Панель приборов - нижняя часть | |
| 35 | 4***4 | Винт 5х30 | |
| 36 | 2***0 | Блок управления отопителем | |
| 37 | 2***8 | Заглушка | |
| 38 | 1***1 | Плафон освещения вещевого ящика | |
| 39 | 2***2 | Жгут проводов панели приборов | |
| 40 | 2***6 | Ручка | |
| 41 | 4***7 | Винт 5х16 | |
| 42 | 7***2 | Заглушка винта конфирмат | |
| 43 | 9***1 | Винт конфирмат 6,3х38 | |
| 44 | 2***1 | Гайка пластинчатая 6,3 | |
| 45 | 2***2 | Ручка корректора | |
| 46 | С***9 | Звуковой сигнализатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
