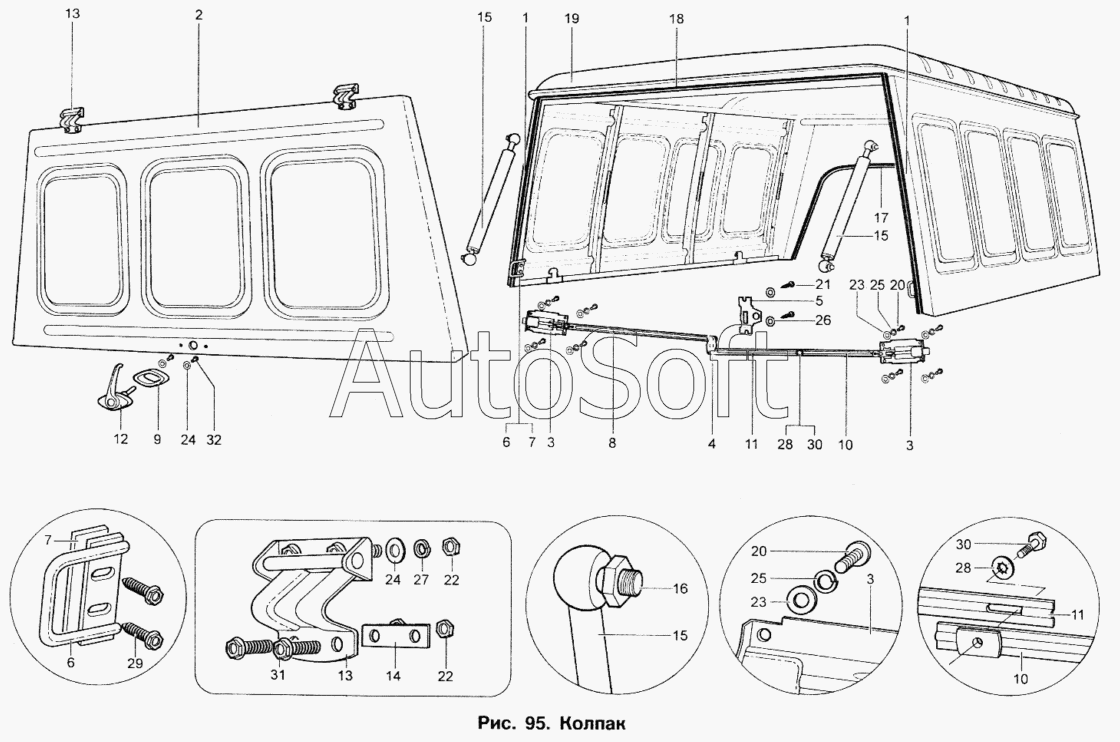

Каталог запасных частей к технике: ИЖ 2717 (2004). Колпак
/118.gif)
1
1
2
3
3
3
4
5
6
6
7
7
8
9
10
10
11
11
12
13
13
14
15
15
15
15
15
15
15
15
15
16
16
17
18
19
20
20
21
22
22
23
23
24
24
25
25
26
27
28
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2717-6300020-60 | 2***0 | Дверь задка | |
| 1 | 2***5 | Уплотнитель боковой | |
| 2 | 2***0 | Дверь задка с петлями | |
| 3 | 2***0 | Замок двери задка | |
| 4 | 2***0 | Рычаг привода с тягами | |
| 5 | 2***1 | Корпус привода замка | |
| 6 | 2***0 | Защелка с пластиной | |
| 7 | 2***0 | Прокладка | |
| 8 | 2***0 | Тяга | |
| 9 | 2***0 | Распорка ручки | |
| 10 | 2***0 | Тяга с гайкой | |
| 11 | 2***0 | Тяга | |
| 12 | 2***2 | Ручка двери задка | |
| 13 | 2***0 | Петля двери задка | |
| 14 | 2***6 | Планка | |
| 15 | 2***0 | Упор двери задка | |
| 15 | 2***5 | Упор двери задка. | |
| 15 | 2***0 | Пневмопружина | |
| 16 | 2***4 | Палец с упорами 2108 | |
| 16 | 2***8 | Палец пневмопружины | |
| 17 | 2***0 | Уплотнитель переднего проема | |
| 18 | 2***0 | Уплотнитель двери верхний | |
| 19 | 2***0 | Колпак с дверью покрытый | |
| 20 | 2***9 | Винт М5Х10 | |
| 21 | 2***9 | Винт М6х10 | |
| 22 | 2***0 | Гайка М8х10 | |
| 23 | 2***9 | Шайба 5 | |
| 24 | 2***9 | Шайба 8 | |
| 25 | 2***9 | Шайба 5 | |
| 26 | 2***9 | Шайба 6 пружинная | |
| 27 | 2***9 | Шайба 8 пружинная | |
| 28 | 3***9 | Шайба 6 зубчатая | |
| 29 | 1***1 | Болт М5х18 | |
| 30 | 4***3 | Болт М5х12 | |
| 31 | 4***1 | Болт М8х45 | |
| 32 | 4***3 | Винт М5х23 |
