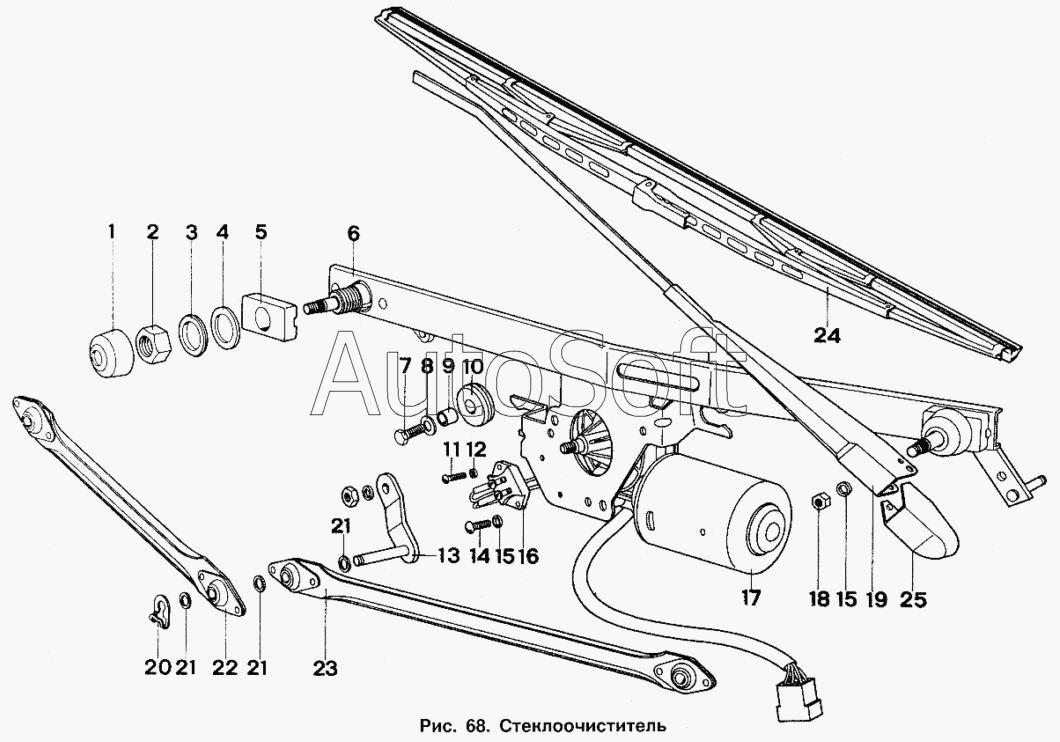

Каталог запасных частей к технике: ИЖ 2717 (2004). Стеклоочиститель
/119.gif)
13
25
24
23
22
21
21
21
20
19
17
16
14
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 97.5205100 | 9***0 | Привод стеклоочистителя | |
| 1 | 9***2 | Колпачок | |
| 2 | 2***5 | Гайка М20х1,5 | |
| 3 | 9***3 | Накладка | |
| 4 | 2***1 | Уплотнитель | |
| 5 | 9***1 | Выравниватель | |
| 6 | 9***0 | Кронштейн со штуцерами и поводками | |
| 7 | 4***2 | Болт М8Х20 | |
| 8 | 4***6 | Шайба 8 | |
| 9 | 3***6 | Втулка | |
| 10 | 2***8 | Амортизатор | |
| 11 | С***7 | Винт М4-6е | |
| 13 | 3***1 | Кривошип с пальцем | |
| 14 | С***6 | Винт 6х16 | |
| 16 | С***0 | Предохранитель | |
| 17 | С***0 | Электродвигатель | |
| 19 | 4***0 | Рычаг стеклоочистителя | |
| 20 | 9***4 | Шайба замковая | |
| 21 | 9***5 | Шайба | |
| 22 | 9***0 | Тяга | |
| 23 | 9***0 | Тяга | |
| 24 | 4***0 | Щетка стеклоочистителя | |
| 25 | 2***4 | Колпачок |
