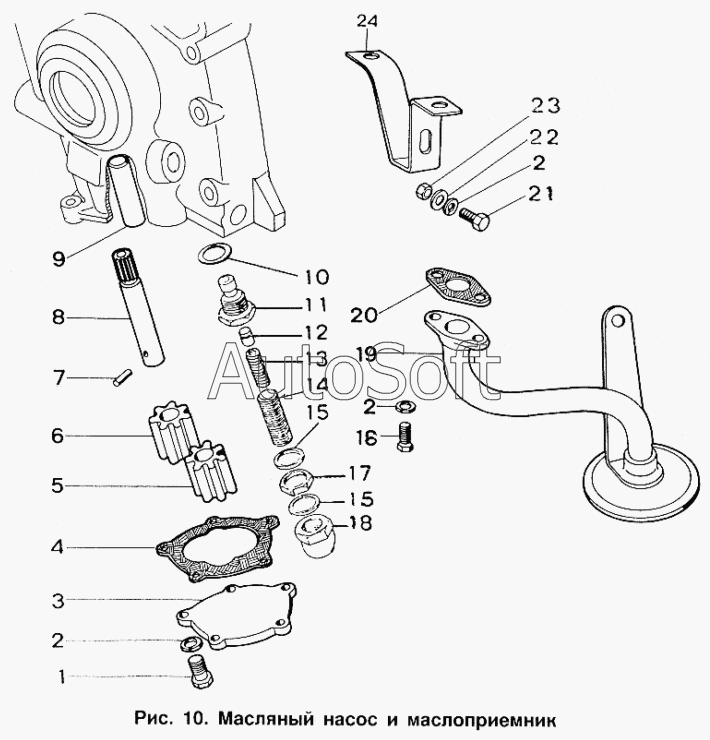

Каталог запасных частей к технике: ИЖ 2717 (2004). Масляный насос и маслоприемник
/16.gif)
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1011010-50 | 4***0 | Насос масляный в сборе | |
| 412-1011040 | 4***0 | Валик ведущий шестерни в сборе | |
| 1 | 2***9 | Болт М6х25 | |
| 2 | 2***9 | Шайба 6 пружинная | |
| 3 | 4***0 | Крышка масляного насоса | |
| 4 | 4***0 | Прокладка крышки | |
| 5 | 4***2 | Колесо зубчатое ведомое | |
| 6 | 4***5 | Шестерня ведущая | |
| 7 | 2***6 | Штифт 3х18 | |
| 8 | 4***2 | Валик насоса | |
| 9 | 4***0 | Ось ведомой шестерни | |
| 10 | 4***6 | Прокладка корпуса клапана | |
| 11 | 4***2 | Корпус клапана | |
| 12 | 4***4 | Клапан предохранительный | |
| 13 | 4***8 | Пружина клапана | |
| 14 | 4***0 | Винт клапана регулировочный | |
| 15 | 3***1 | Шайба 14 | |
| 16 | 2***9 | Болт М6х20 | |
| 17 | 3***9 | Гайка М14Х1 регулировочная | |
| 18 | 4***3 | Гайка колпачковая | |
| 19 | 2***0 | Маслоприемник насоса в сборе | |
| 20 | 4***3 | Прокладка фланца | |
| 21 | 2***7 | Болт М6х14 | |
| 22 | 2***9 | Шайба 6 | |
| 23 | 2***9 | Гайка М6 | |
| 24 | 3***2 | Кронштейн крепления масло-приемника |
