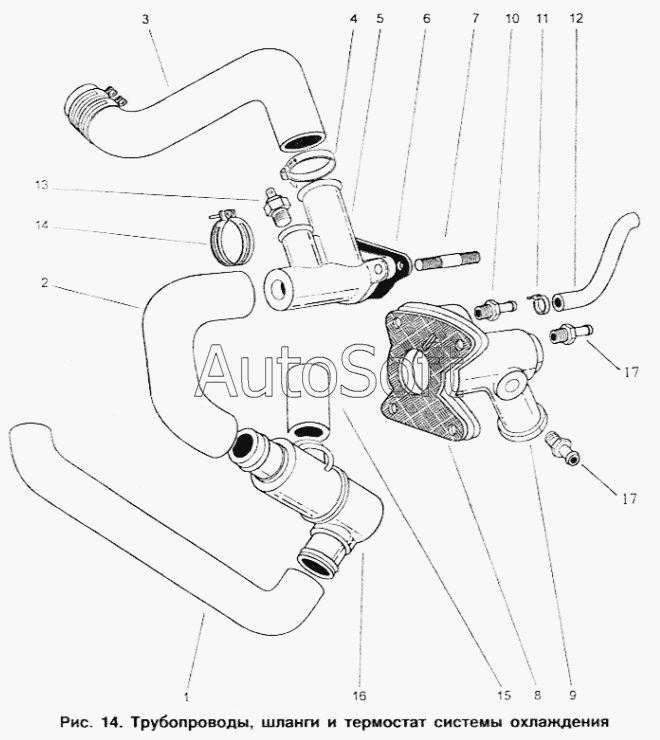

Каталог запасных частей к технике: ИЖ 2717 (2004). Трубопроводы, шланги и термостат системы охлаждения
/18.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Шланг подводящий | |
| 2 | 4***0 | Шланг перепускной термостата | |
| 3 | 2***0 | Шланг отводящий | |
| 4 | 0***3 | Хомут в сборе | |
| 5 | 4***4 | Патрубок выпускной водяной рубашки | |
| 6 | 4***2 | Прокладка гнезда термостата | |
| 7 | 3***9 | Шпилька М8х1х22 | |
| 8 | 4***0 | Прокладка | |
| 9 | 2***8 | Патрубок подводящий водяного насоса | |
| 10 | 3***9 | Ниппель К 3/8" | |
| 11 | 3***9 | Хомут в сборе | |
| 12 | 4***0 | Шланг отводящий подогрева впускной трубы | |
| 13 | 2***0 | Датчик указателя температуры воды | |
| 14 | 3***0 | Хомут 42 | |
| 15 | 4***0 | Шланг подводящий водяного насоса | |
| 16 | Т***3 | Гнездо с термостатом в сборе | |
| 17 | 2***2 | Штуцер |
