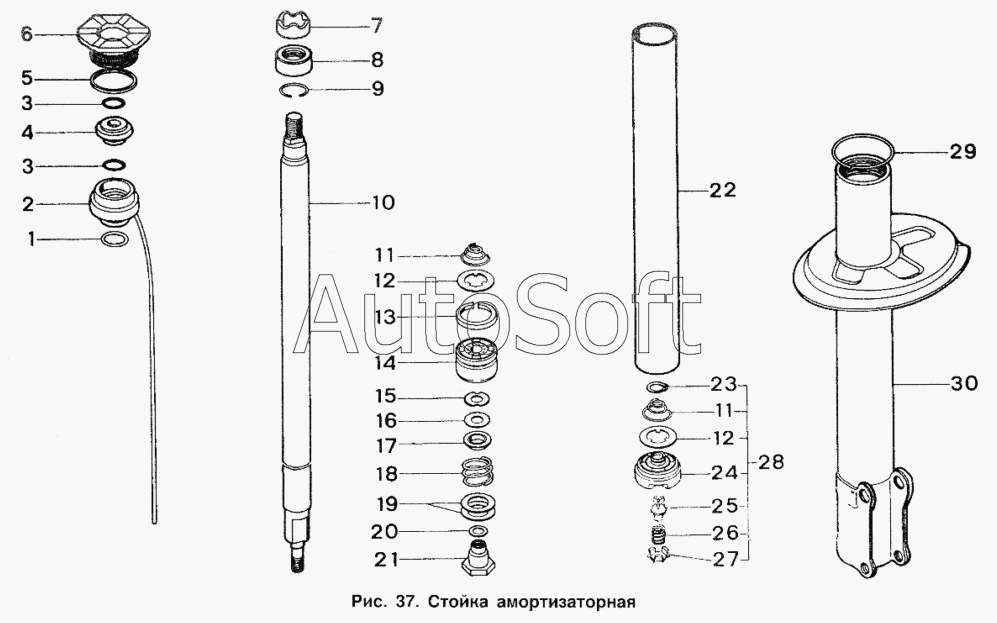

Каталог запасных частей к технике: ИЖ 2717 (2004). Стойка амортизаторная
/61.gif)
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Кольцо | |
| 2 | 2***5 | Направляющая с трубкой | |
| 3 | 2***4 | Пружина сальника | |
| 4 | 2***1 | Сальник штока | |
| 5 | 0***2 | Кольцо | |
| 6 | 2***5 | Гайка резервуара | |
| 7 | 2***1 | Буфер отбоя | |
| 8 | 2***8 | Втулка | |
| 9 | 2***4 | Ограничитель | |
| 10 | 2***2 | Шток | |
| 11 | 2***4 | Пружина клапана | |
| 12 | 2***6 | Тарелка клапана | |
| 13 | 2***2 | Кольцо поршневое | |
| 14 | 2***4 | Поршень | |
| 15 | 2***6 | Диск дроссельный | |
| 16 | 2***8 | Диск клапана | |
| 17 | 2***4 | Тарелка опорная | |
| 18 | 2***6 | Пружина клапана | |
| 19 | 2***7 | Шайба регулировочная | |
| 20 | 2***2 | Диск клапана | |
| 21 | 2***8 | Гайка клапана | |
| 22 | 2***2 | Цилиндр рабочий | |
| 23 | 2***9 | Кольцо В-14 | |
| 24 | 2***2 | Корпус клапана | |
| 25 | 2***4 | Клапан | |
| 26 | 2***6 | Пружина клапана сжатия | |
| 27 | 2***4 | Пружина клапана | |
| 28 | 2***5 | Клапан нижний | |
| 29 | 2***6 | Ограничитель | |
| 30 | 2***5 | Резервуар |
