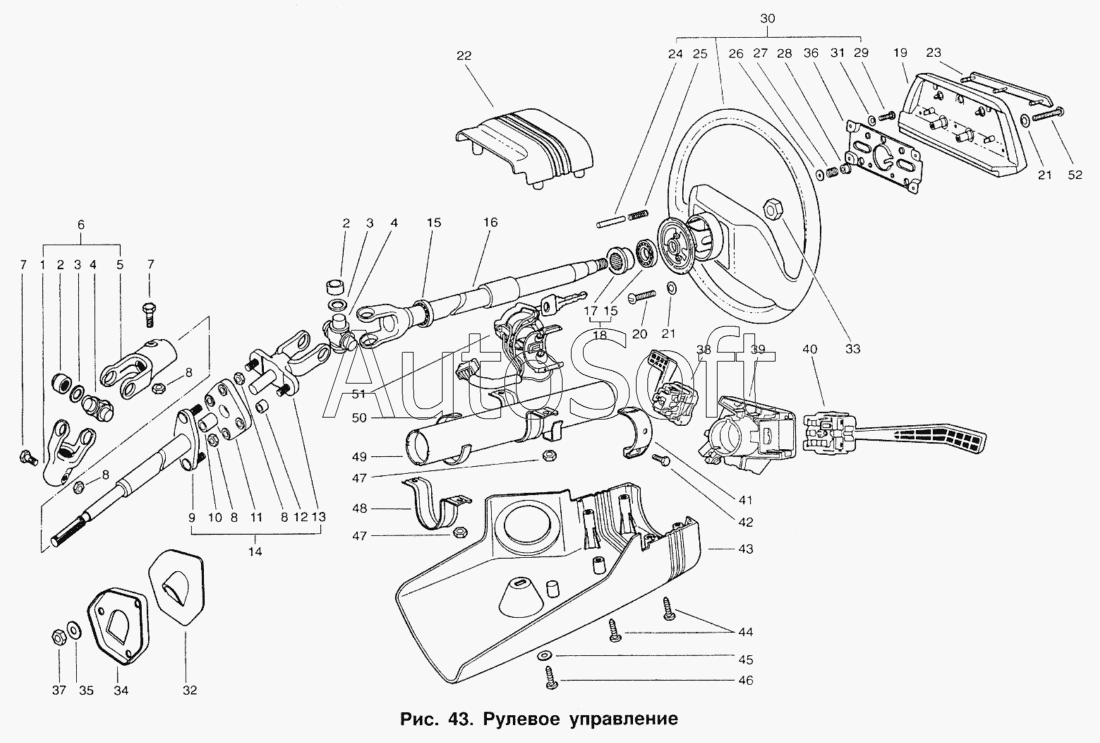

Каталог запасных частей к технике: ИЖ 2717 (2004). Управление рулевое
/66.gif)
1
2
2
3
3
4
4
5
6
7
7
8
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2126-3400001-10 | 2***0 | Установка рулевого управления (комплект) | |
| 2126-3400002-30 | 2***0 | Установка рулевого колеса (комплект) | |
| 2126-3401005-05 | 2***5 | Колонка рулевая с карданным валом | |
| 2126-3401020-05 | 2***5 | Колонка рулевая | |
| 1 | 2***1 | Вилка кардана | |
| 2 | 9***0 | Подшипник кардана | |
| 3 | 2***6 | Сальник кардана | |
| 4 | 2***2 | Крестовина кардана | |
| 5 | 2***1 | Вилка кардана | |
| 6 | 2***5 | Шарнир нижний | |
| 7 | 2***9 | Болт М8Х30 | |
| 8 | 4***5 | Гайка М8 | |
| 9 | 2***5 | Вал промежуточный с фланцем | |
| 10 | 2***4 | Втулка центрирующая | |
| 11 | 2***0 | Муфта эластичная | |
| 12 | 2***6 | Втулка распорная | |
| 13 | 2***5 | Вилка кардана с осью | |
| 14 | 2***5 | Вал промежуточный с муфтой | |
| 15 | 1***5 | Шарикоподшипник ГОСТ 8338-75 | |
| 16 | 2***1 | Вал рулевой с вилкой | |
| 17 | 2***0 | Втулка подшипника | |
| 18 | 2***5 | Подшипник вала | |
| 19 | 2***0 | Крышка выключателя сигнала | |
| 20 | 1***1 | Винт М4х25 | |
| 21 | 1***0 | Шайба 4 стопорная | |
| 22 | 2***2 | Кожух верхний | |
| 23 | 2***0 | Эмблема | |
| 24 | 2***0 | Штифт | |
| 25 | 2***4 | Пружина | |
| 26 | 2***7 | Шайба упорная | |
| 27 | 2***6 | Пружина | |
| 28 | 2***9 | Втулка упорная | |
| 29 | 1***1 | Винт М4х20 | |
| 30 | 2***2 | Колесо рулевое | |
| 31 | 1***1 | Шайба 4 стопорная | |
| 32 | 2***4 | Уплотнитель | |
| 33 | 2***9 | Гайка М16х1,5 | |
| 34 | 2***8 | Прижим | |
| 35 | 2***9 | Шайба 6 | |
| 36 | 2***3 | Пластина контактная | |
| 37 | 2***9 | Гайка М6 | |
| 38 | 7***9 | Переключатель стеклоочистителя | |
| 39 | 1***3 | Соединитель | |
| 40 | 6***9 | Переключатель указателей поворота и света фар | |
| 41 | 2***1 | Скоба | |
| 42 | 2***7 | Болт М6 | |
| 43 | 2***3 | Кожух нижний | |
| 44 | 4***9 | Винт 2-5х22 | |
| 45 | 2***9 | Шайба 5 | |
| 46 | 4***7 | Винт 5х16 | |
| 47 | 4***8 | Гайка М10Х1,25 | |
| 48 | 2***2 | Хомут | |
| 49 | 2***5 | Труба рулевой колонки | |
| 50 | 2***3 | Прокладка | |
| 51 | 2***5 | Выключатель зажигания | |
| 51 | 2***0 | Выключатель зажигания | |
| 51 | 2***0 | Выключатель зажигания | |
| 52 | 1***1 | Винт самонарезающий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
