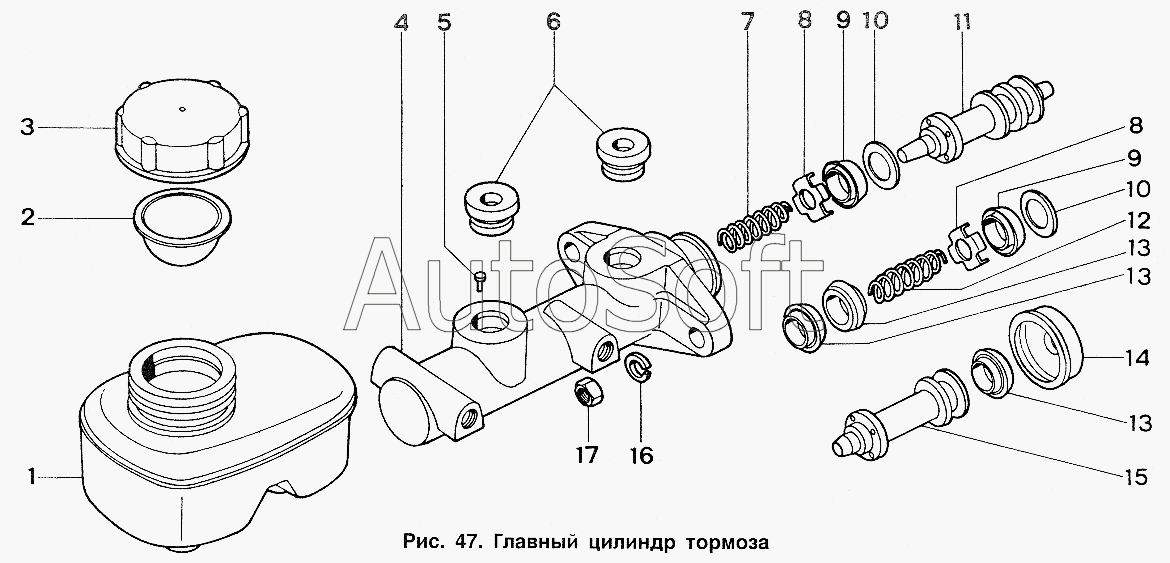

Каталог запасных частей к технике: ИЖ 2717 (2004). Главный цилиндр тормоза
/70.gif)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2126-3505010 | 2***0 | Главный цилиндр тормоза в сборе | |
| 1 | 4***6 | Бачок | |
| 2 | 2***9 | Отражатель | |
| 3 | 4***6 | Крышка бачка | |
| 4 | 2***5 | Корпус главного цилиндра | |
| 5 | 4***0 | Штифт упорный | |
| 6 | 4***7 | Втулка бачка | |
| 7 | 2***4 | Пружина | |
| 8 | 2***7 | Шайба упорная | |
| 9 | 2***2 | Манжета главная | |
| 10 | 2***0 | Клапан поршня | |
| 11 | 2***4 | Поршень второй камеры | |
| 12 | 4***3 | Пружина возвратная поршня первой камеры | |
| 13 | 2***5 | Манжета разделительная | |
| 14 | 2***5 | Колпачок | |
| 15 | 2***4 | Поршень первой камеры | |
| 16 | 2***9 | Шайба 10 пружинная | |
| 17 | 2***9 | Гайка М10 | |
| 18 | 4***3 | Трубка |
