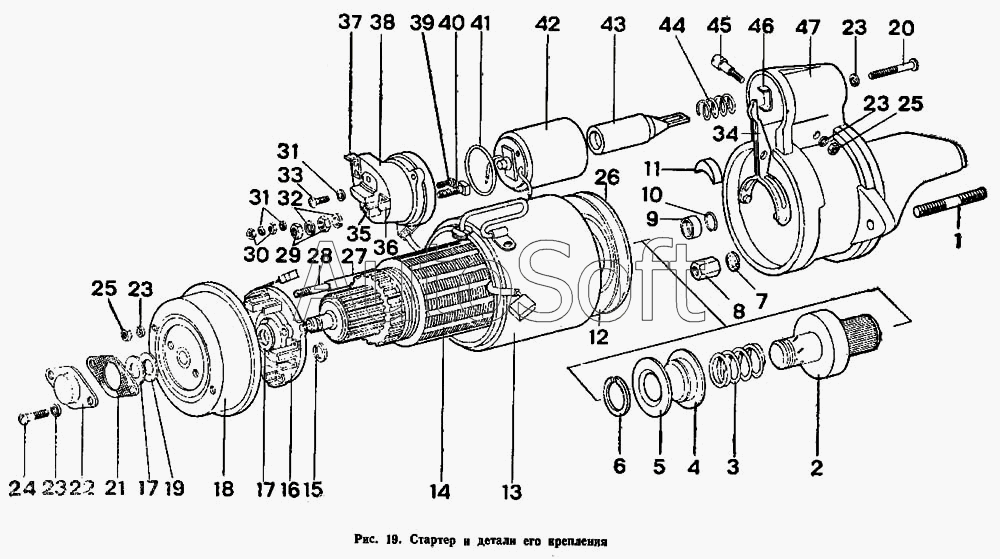

Каталог запасных частей к технике: ИЖ 2126. Стартер и детали его крепления
32
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
16
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2140-3708010-11 | 2***1 | Стартер в сборе | |
| 23.3708304 | 2***4 | Пружина щетки | |
| 2302.3708130 | 2***0 | Катушка полюса № 1 в сборе | |
| 2302.3708160 | 2***0 | Катушка полюса № 3 в сборе | |
| 42.3708110 | 4***0 | Катушка полюсов в сборе | |
| 42.3708140 | 4***0 | Катушка полюса № 2 в сборе | |
| 42.3708170 | 4***0 | Катушка полюса № 4 в сборе | |
| 42.3708210 | 4***0 | Вал с пластинами в сборе | |
| 42.3708600 | 4***0 | Привод в сборе | |
| 42.3708620 | 4***0 | Зубчатое колесо привода в сборе | |
| 42.3708800 | 4***0 | Реле в сборе | |
| 42.3708810 | 4***0 | Якорь с пружиной в сборе | |
| 42.3708840 | 4***0 | Ярмо с катушкой в сборе | |
| 42.3708890 | 4***0 | Крышка реле в сборе | |
| 4216.3708 | 4***8 | Стартер в сборе | |
| ФЭ 3.599.164 | Ф***4 | Щетка стартера в сборе | |
| 1 | 2***9 | Шпилька М12х1,25х60 | |
| 2 | 4***0 | Муфта привода в сборе | |
| 3 | 2***3 | Пружина | |
| 4 | 2***0 | Заглушка | |
| 5 | 4***4 | Кольцо упорное | |
| 6 | 4***1 | Кольцо запорное | |
| 7 | 2***9 | Шайба 12 пружинная | |
| 8 | 3***9 | Гайка М12х1,25 | |
| 9 | С***4 | Кольцо упорное | |
| 10 | С***7 | Кольцо замковое | |
| 11 | 4***3 | Кольцо поводковое | |
| 12 | 2***8 | Кольцо уплотнительное | |
| 13 | 4***0 | Крышка со стороны привода | |
| 14 | 4***0 | Якорь в сборе | |
| 15 | 2***4 | Шайба стопорная | |
| 16 | 4***0 | Траверса в сборе | |
| 17 | 4***9 | Шайба регулировочная | |
| 18 | 4***0 | Крышка со стороны коллектора в сборе | |
| 19 | 4***5 | Шяйба упорная | |
| 20 | 2***9 | Винт М6Х30 | |
| 21 | 2***3 | Прокладка | |
| 22 | 2***1 | Колпак | |
| 23 | Ш***я | Шайба 6 пружиннная | |
| 24 | 2***9 | Винт М6х16 | |
| 25 | Г***6 | Гайка М6 | |
| 26 | 2***0 | Подшипник в сборе | |
| 27 | 2***9 | Трубка изоляционная | |
| 28 | 2***3 | Шпилька М8Х176 | |
| 29 | Г***8 | Гайка М8 | |
| 30 | Г***5 | Г айка М5 | |
| 31 | Ш***я | Шайба 5 пружинная | |
| 32 | Ш***я | Шайба 8 пружинная | |
| 33 | 2***1 | Винт М5Х14 | |
| 34 | 4***0 | Рычаг в сборе | |
| 35 | 2***3 | Наконечник | |
| 36 | 2***6 | Штекер | |
| 37 | 2***5 | Штекер | |
| 38 | 4***1 | Крышка реле | |
| 39 | С***9 | Болт МХ-0799 | |
| 40 | 2***4 | Болт контактный | |
| 41 | 1***5 | Кольцо уплотнтельное | |
| 42 | 4***0 | Ярмо со штоком в сборе | |
| 43 | 4***2 | Якорь | |
| 44 | 2***2 | Пружина | |
| 45 | 4***4 | Ось рычага | |
| 46 | 2***3 | Скоба | |
| 47 | 4***0 | Крышка со стороны привода |
