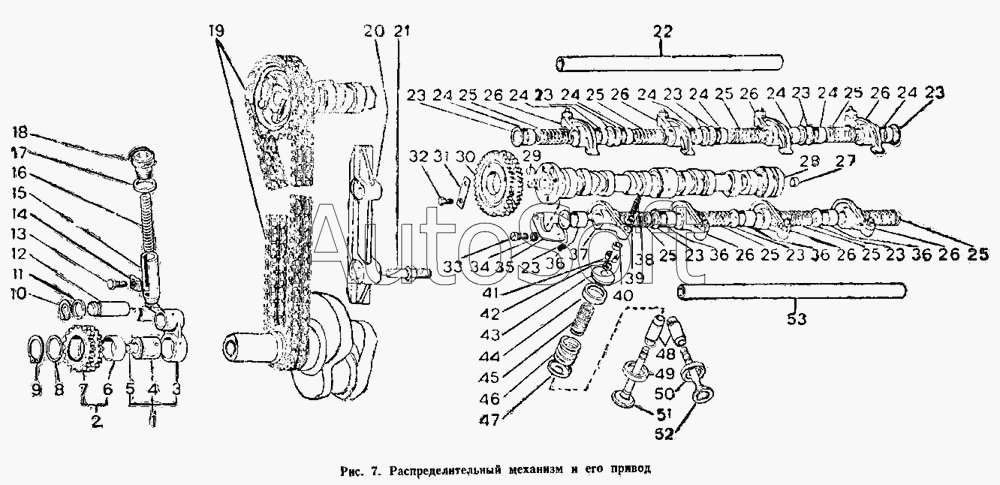

Каталог запасных частей к технике: ИЖ 2126. Распределительный механизм и его привод
39
25
26
27
28
29
30
31
32
33
34
35
36
37
38
24
40
41
42
43
44
45
46
47
48
49
50
51
52
53
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 331.1007032-10 | 3***0 | Втулка направляющая впускного клапана, увеличенная на 0,25 мм | |
| 331.1007033-60 | 3***0 | Втулка направляющая выпускного клапана, увеличенная на 0,25 мм | |
| 412-1006010 | 4***0 | Вал распределительный в сборе | |
| 412-1006050-10 | 4***0 | Рычаг со звездочкой в сборе | |
| 412-1006950 | 4***0 | Привод распределительного вала (комплект) | |
| 412-1007080-БР | 4***Р | Седло вставное выпускного клапана, увеличенное на 0,6 мм | |
| 412-1007082-БР | 4***Р | Седло вставное впускного клапана, увеличенное на 0,6 мм | |
| 1 | 4***0 | Рычаг натяжного устройства в сборе | |
| 2 | 4***0 | Звездочка натяжного устройства в сборе | |
| 3 | 4***0 | Рычаг натяжного устройства | |
| 4 | 4***3 | Ось звездочки | |
| 5 | 4***7 | Заглушка рычага | |
| 6 | 4***7 | Втулка звездочки | |
| 7 | 4***0 | Звездочка натяжного устройства | |
| 8 | 3***3 | Шайба 22 | |
| 9 | 3***1 | Кольцо диам. 22 пружинное опорное | |
| 10 | 3***0 | Кольцо диам. 12 пружинное опорное | |
| 11 | 3***4 | Шайба 12 | |
| 12 | 4***6 | Ось рычага | |
| 13 | 3***9 | Болт М10х24 | |
| 14 | 4***1 | Пластина прижимная | |
| 15 | 4***1 | Плунжер натяжного устройства | |
| 16 | 4***0 | Пружина натяжного устройства | |
| 17 | 3***5 | Шайба 22 | |
| 18 | 3***9 | Пробка-заглушка М22х1,5 | |
| 19 | 4***0 | Цепь привода вала в сборе | |
| 20 | 4***1 | Успокоитель цепи | |
| 21 | 4***0 | Ось успокоителя цепи | |
| 22 | 4***4 | Ось коромысел выпускных клапанов в сборе | |
| 23 | 3***6 | Шайба 16 | |
| 24 | 4***6 | Втулка распорная коромысел малая | |
| 25 | 4***0 | Пружина поджимная коромысла | |
| 26 | 4***0 | Коромысло клапана в сборе | |
| 27 | 3***7 | Заглушка 10х9 | |
| 28 | 4***5 | Вал распределительный | |
| 29 | 3***0 | Штифт 8х10 | |
| 30 | 4***0 | Звездочка ведомая вала | |
| 31 | 4***3 | Пластина болтов крепления звездочки | |
| 32 | 2***7 | Болт М6х14 | |
| 33 | 2***7 | Винт М6х20 | |
| 34 | 2***4 | Шайба 6 пружинная | |
| 35 | 4***8 | Фланец упорный вала | |
| 36 | 4***4 | Втулка распорная коромысел большая | |
| 37 | 4***6 | Коромысло клапана | |
| 38 | 4***2 | Винт регулировочный коромысла клапана М8х1 | |
| 39 | 3***П | Контргайка М8х1 | |
| 40 | 4***7 | Наконечник стержня | |
| 41 | 4***1 | Сухарь клапана | |
| 42 | 4***7 | Шайба уплотнительная тарелки | |
| 43 | 4***5 | Тарелка пружины клапана | |
| 44 | 4***4 | Колпак клапана маслозащитный | |
| 45 | 4***1 | Пружина клапана внутренняя | |
| 46 | 4***0 | Пружина клапана наружная | |
| 47 | 4***0 | Шайба опорная пружины | |
| 48 | 4***3 | Втулка направляющая клапана | |
| 49 | 4***1 | Седло вставное впускного клапана | |
| 50 | 4***0 | Седло вставное выпускного клапана | |
| 51 | 4***2 | Клапан впускной | |
| 52 | 4***0 | Клапан впускной в сборе | |
| 53 | 4***0 | Ось коромысел впускных клапанов в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
