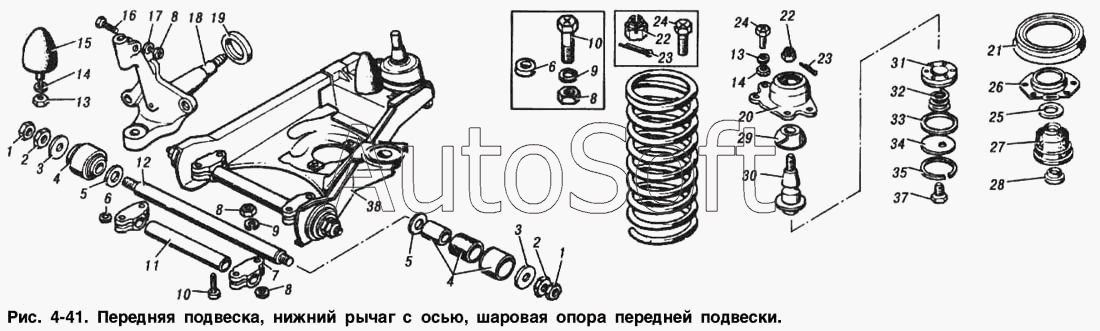

Каталог запасных частей к технике: ИЖ 2715 (1999). Передняя подвеска, нижний рычаг с осью, шаровая опора передней подвески
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2125-2901010-01 | 2***1 | Подвеска передняя с тормозами в сборе | |
| 2125-2904058 | 2***8 | Опора шаровая | |
| 2125-2904950 | 2***0 | Опора шаровая (комплект) | |
| 403-2404021-01 | 4***1 | Рычаг нижний левый | |
| 403-2904020-01 | 4***1 | Рычаг нижний правый | |
| 412-2904010 | 4***0 | Рычаг нижний правый в сборе | |
| 412-2904056 | 4***6 | Стойка передней подвески правая | |
| 1 | 2***9 | Гайка М12 | |
| 2 | 3***9 | Гайка М12 | |
| 3 | 2***2 | Чашка нижняя | |
| 4 | 4***6 | Сайлент-блок | |
| 5 | 2***3 | Чашка диам. 18,1 | |
| 6 | 3***9 | Шайба | |
| 7 | 2***8 | Держатель оси | |
| 8 | 2***9 | Гайка М10х1 | |
| 9 | 2***9 | Шайба 10 пружинная | |
| 10 | 3***9 | Болт М10х1х44 | |
| 11 | 4***6 | Распорка оси | |
| 12 | 4***2 | Ось нижних рычагов | |
| 13 | 2***9 | Гайка М8 | |
| 14 | 2***9 | Шайба 8 пружинная | |
| 15 | 4***2 | Буфер сжатия | |
| 16 | 3***9 | Болт М10х1х44 | |
| 17 | 2***9 | Шайба 10 пружинная | |
| 18 | 4***7 | Стойка передней подвески левая | |
| 19 | 4***9 | Кольцо упорное | |
| 20 | 2***4 | Корпус шаровой опоры | |
| 21 | 4***1 | Прокладка пружины | |
| 22 | 2***9 | Гайка М14х1,5 | |
| 23 | 2***9 | Шплинт 3,2х25 | |
| 24 | 3***9 | Болт М8х24 | |
| 25 | 2***6 | Держатель чехла | |
| 26 | 4***0 | Хомутик | |
| 27 | 2***8 | Чехол грязезащитный | |
| 28 | 4***4 | Прижим | |
| 29 | 4***0 | Сухарь пальца | |
| 30 | 4***8 | Палец | |
| 31 | 4***4 | Обойма нажимная | |
| 32 | 2***7 | Пружина шаровой опоры | |
| 33 | 4***2 | Кольцо уплотнительное крышки | |
| 34 | 4***8 | Крышка | |
| 35 | 4***9 | Кольцо стопорное | |
| 36 | 4***2 | Пружина | |
| 37 | 2***9 | Пробка КГ 1/8" | |
| 38 | 4***1 | Рычаг нижний левый в сборе |
