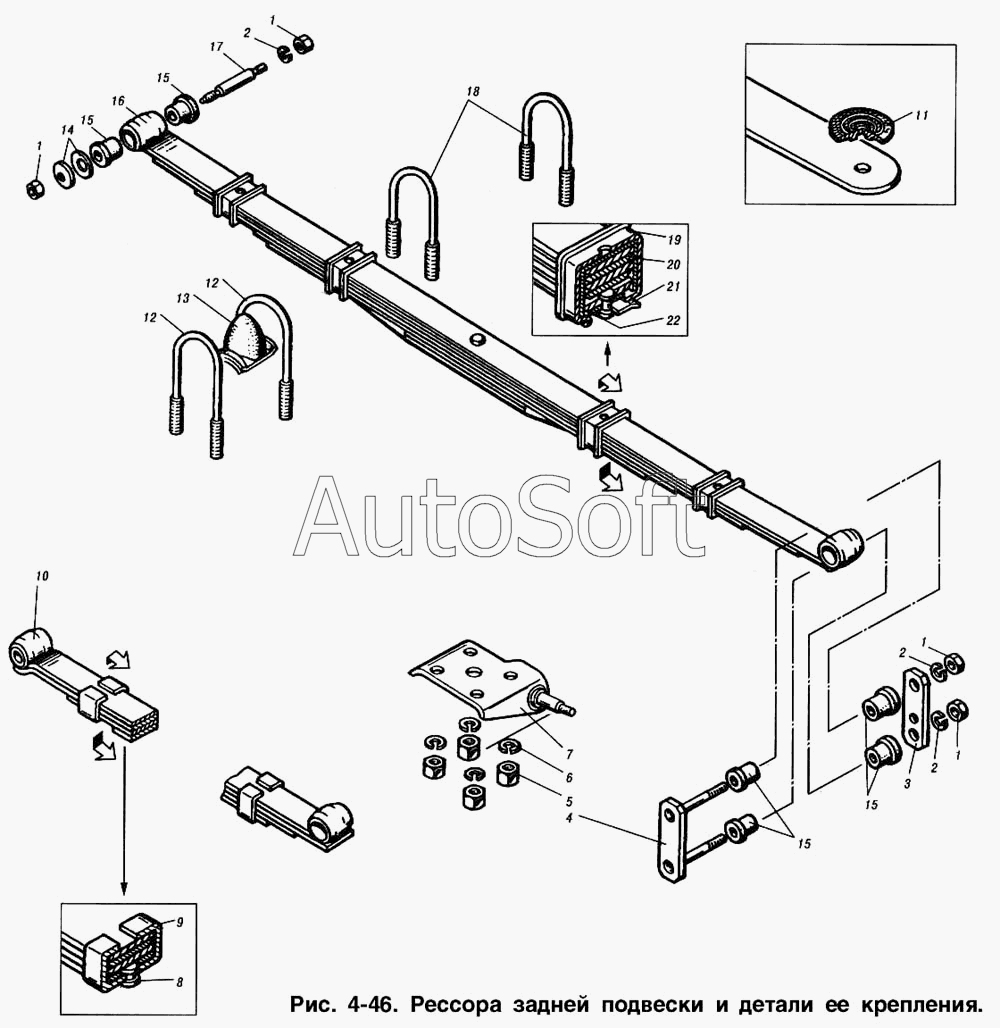

Каталог запасных частей к технике: ИЖ 2715 (1999). Рессора задней подвески и детали ее крепления
9
22
21
20
19
18
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2125-2912121 | 2***1 | Прокладка листов | |
| 408-2812411 | 4***1 | Накладка стремянок левая | |
| 408-2912065 | 4***5 | Хомут пятого листа рессоры | |
| 408-2912075-А | 4***А | Прокладка хомута пятого листа | |
| 432-2912067 | 4***7 | Хомут седьмого листа | |
| 1 | 2***9 | Гайка М12х1,25 | |
| 2 | 2***9 | Шайба 12 пружинная | |
| 3 | 4***7 | Щека серьги внутренняя | |
| 4 | 4***8 | Щека серьги наружная | |
| 5 | 2***9 | Гайка М12х1,25 | |
| 6 | 2***9 | Шайба 12 пружинная | |
| 7 | 4***0 | Накладка стремянок правая | |
| 8 | 2***6 | Заклепка диам. 8х12 | |
| 9 | 4***4 | Хомут четвертого листа рессоры | |
| 10 | 4***0 | Рессора задняя в сборе | |
| 11 | 4***1 | Шайба противоскрипная | |
| 12 | 4***А | Стремянка рессоры | |
| 13 | 2***2 | Буфер задней рессоры | |
| 14 | 4***0 | Шайба сферическая | |
| 15 | 4***8 | Втулка ушек рессоры | |
| 16 | 2***2 | Рессора задняя в сборе | |
| 17 | 4***7 | Палец переднего кронштейна | |
| 18 | 2***8 | Стремянка рессоры | |
| 19 | 4***1 | Хомут третьего листа рессоры | |
| 20 | 4***А | Прокладка хомута третьего листа | |
| 21 | 4***3 | Скоба хомута | |
| 22 | 4***А | Прокладка скобы |
