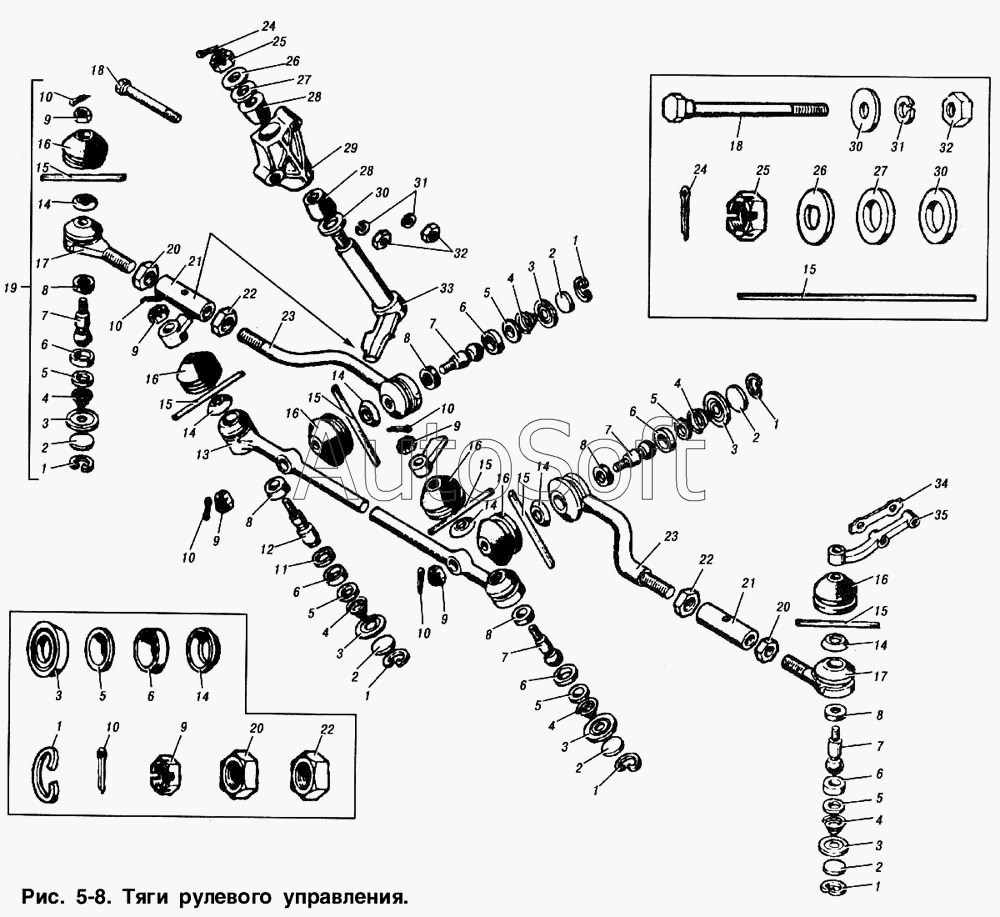

Каталог запасных частей к технике: ИЖ 2715 (1999). Тяги рулевого управления
25
15
16
17
18
19
20
21
22
23
24
14
26
27
28
29
30
31
32
33
33
34
3
1
2
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21251-3003080 | 2***0 | Рычаг маятниковый в сборе | |
| 252039-29 | 2***9 | Шайба 10 | |
| 360881-29 | 3***9 | Болт М12х1,25х38 | |
| 360883-29 | 3***9 | Болт М12х1,25х60 | |
| 403-3003010 | 4***0 | Тяга средняя в сборе | |
| 408-3001030 | 4***0 | Рычаг рулевой трапеции правый | |
| 408-3003006 | 4***6 | Тяги рулевого управления в сборе | |
| 408-3003052 | 4***2 | Тяга боковая | |
| 408-3003058 | 4***8 | Наконечник боковой тяги внутренний в сборе | |
| 1 | 4***Д | Кольцо стопорное | |
| 2 | 4***Д | Заглушка | |
| 3 | 4***8 | Шайба | |
| 4 | 4***9 | Пружина | |
| 5 | 4***8 | Вкладыш нажимной | |
| 6 | 4***6 | Вкладыш опорный нижний | |
| 7 | 4***Б | Палец шаровой | |
| 8 | 4***5 | Вкладыш опорный верхний | |
| 9 | 2***9 | Гайка М12х1,25 | |
| 10 | 2***9 | Шплинт 3,2х25 | |
| 11 | 4***7 | Втулка правой головки средней тяги | |
| 12 | 4***3 | Палец | |
| 13 | 4***1 | Тяга средняя | |
| 14 | 4***А | Шайба | |
| 15 | 4***8 | Шплинт-проволока 1,2х175 | |
| 16 | 4***А | Чехол защитный | |
| 17 | 4***3 | Наконечник боковой тяги наружный | |
| 18 | 2***9 | Болт М10х110 | |
| 19 | 4***6 | Наконечник боковой тяги наружный в сборе | |
| 20 | 2***9 | Гайка М16х1,5 | |
| 21 | 4***4 | Тяга рулевой трапеции | |
| 22 | 3***9 | Гайка М16х1,5 левая | |
| 23 | 4***4 | Наконечник внутренний | |
| 24 | 2***9 | Шплинт 4х32 | |
| 25 | 2***9 | Гайка М16х1,5 | |
| 26 | 4***8 | Шайба стопорная | |
| 27 | 2***9 | Шайба 16 | |
| 28 | 4***9 | Втулка | |
| 29 | 2***2 | Кронштейн | |
| 30 | 3***9 | Шайба | |
| 31 | 2***9 | Шайба 10 пружинная | |
| 32 | 2***9 | Гайка М10 | |
| 33 | 2***3 | Рычаг маятниковый с осью | |
| 33 | 4***1 | Рычаг рулевой трапеции левый | |
| 34 | 4***2 | Пластина замковая |
