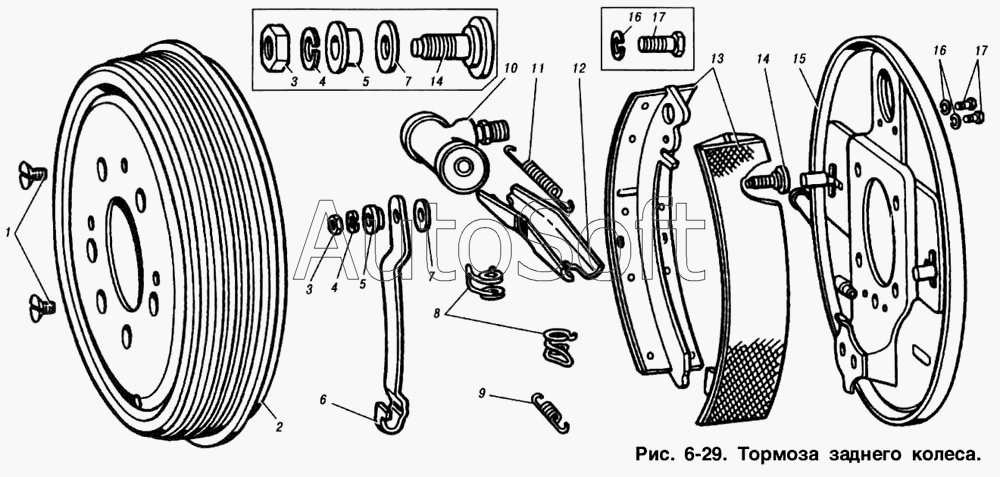

Каталог запасных частей к технике: ИЖ 2715 (1999). Тормоза заднего колеса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2125-3502010 | 2***0 | Тормоз задний в сборе правый | |
| 2125-3502011 | 2***1 | Тормоз задний в сборе левый | |
| 402-3501105-А | 4***А | Накладка | |
| 402-3508190-02 | 4***2 | Рычаг разжимной правый | |
| 403-3501095 | 4***5 | Колодка | |
| 403-3502012 | 4***2 | Щит правый | |
| 403-3508200 | 4***0 | Планка распорная правая | |
| 1 | 2***9 | Винт М8х14 | |
| 2 | 4***0 | Барабан тормозной | |
| 3 | 2***9 | Гайка М8х1 | |
| 4 | 2***9 | Шайба 8 пружинная | |
| 5 | 4***6 | Втулка регулировочного винта | |
| 6 | 4***2 | Рычаг разжимной левый | |
| 7 | 2***9 | Шайба 8 | |
| 8 | 4***7 | Пружина прижимная | |
| 9 | 4***6 | Пружина стяжная короткая | |
| 10 | 2***1 | Цилиндр колесный | |
| 11 | 4***5 | Пружина стяжная длинная | |
| 12 | 4***1 | Планка распорная левая | |
| 13 | 4***0 | Колодка с накладкой | |
| 14 | 4***5 | Винт регулировочный | |
| 15 | 4***3 | Шит левый | |
| 16 | 2***9 | Шайба 6 пружинная | |
| 17 | 2***9 | Болт М6х12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
