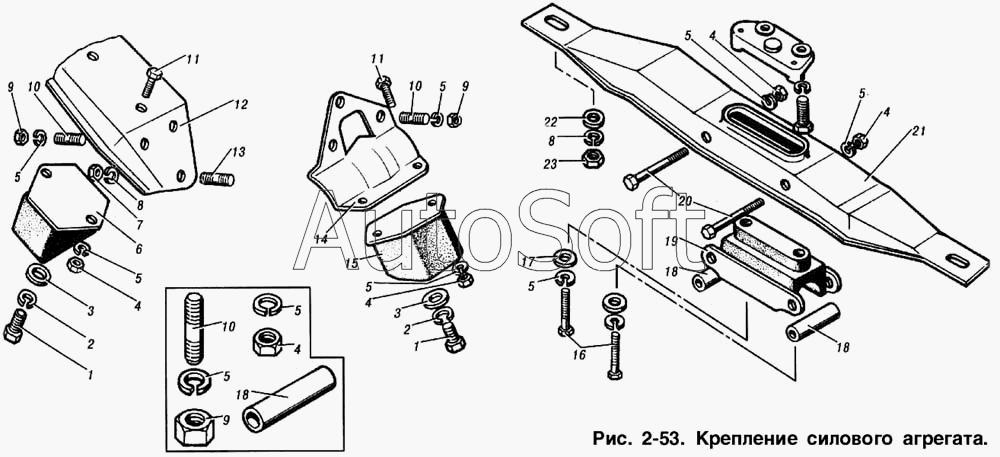

Каталог запасных частей к технике: ИЖ 2715 (1999). Крепление силового агрегата
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21251-1001012 | 2***2 | Поперечина в сборе | |
| 1 | 2***9 | Болт М12х22 | |
| 2 | 2***9 | Шайба 12 пружинная | |
| 3 | 2***9 | Шайба 12 | |
| 4 | 2***9 | Гайка М8 | |
| 5 | 2***9 | Шайба 8 пружинная | |
| 6 | 4***0 | Подушка передней опоры правая | |
| 7 | 2***9 | Гайка М10х1,25 | |
| 8 | 2***9 | Шайба 10 пружинная | |
| 9 | 2***9 | Гайка М8х1 | |
| 10 | 3***9 | Шпилька М8х16 | |
| 11 | 2***9 | Болт М8х1х18 | |
| 12 | 4***6 | Кронштейн передней опоры правый | |
| 13 | 3***9 | Шпилька М10х1,25х18 | |
| 14 | 4***2 | Кронштейн передней опоры левый | |
| 15 | 4***Б | Подушка передней опоры левая | |
| 16 | 3***9 | Болт М8х50 | |
| 17 | 2***9 | Шайба 8 | |
| 18 | 4***0 | Втулка распорная | |
| 19 | 2***0 | Подушка задней опоры | |
| 20 | 2***9 | Болт М8х70 | |
| 21 | 2***1 | Поперечина | |
| 22 | 2***9 | Шайба 10 | |
| 23 | 2***9 | Гайка М10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
