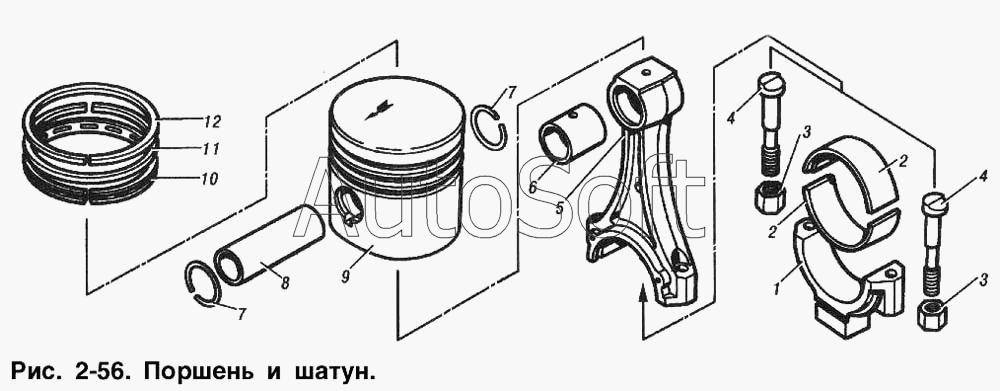

Каталог запасных частей к технике: ИЖ 2715 (1999). Поршень и шатун
1
2
3
5
6
7
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1004010 | 4***0 | Поршень с шатуном в сборе | |
| 412-1004013 | 4***3 | Поршень с пальцем, стопорными и поршневыми кольцами нормального размера | |
| 412-1004013-10 | 4***0 | Поршень с пальцем, стопорными и поршневыми кольцами нормального размера | |
| 412-1004013-20 | 4***0 | Поршень в сборе, увеличенный на 0,5 мм | |
| 412-1004013-30 | 4***0 | Поршень в сборе, увеличенный на 1,0 мм | |
| 412-1004013-БР | 4***Р | Поршень в сборе, увеличенный на 0,5 мм | |
| 412-1004013-ВР | 4***Р | Поршень в сборе, увеличенный на 1,0 мм | |
| 412-1004015-20 | 4***0 | Поршень, увеличенный на 0,5 мм | |
| 412-1004015-30 | 4***0 | Поршень, увеличенный на 1,0 мм | |
| 412-1004015-БР | 4***Р | Поршень, увеличенный на 0,5 мм | |
| 412-1004015-ВР | 4***Р | Поршень, увеличенный на 1,0 мм | |
| 412-1004025-БР | 4***Р | Кольцо поршневое нижнее, увеличенное на 0,5 мм | |
| 412-1004025-ВР | 4***Р | Кольцо поршневое нижнее, увеличенное на 1,0 мм | |
| 412-1004030-БР | 4***Р | Кольцо поршневое верхнее, увеличенное на 0,5 мм | |
| 412-1004030-ВР | 4***Р | Кольцо поршневое верхнее, увеличенное на 1,0 мм | |
| 412-1004030-Р | 4***Р | Кольцо поршневое верхнее нормального размера (для использования при ремонте) | |
| 412-1004035-БР | 4***Р | Кольцо поршневое маслосъемное, увеличенное на 0,5 мм | |
| 412-1004035-ВР | 4***Р | Кольцо поршневое маслосъемное, увеличенное на 1,0 мм | |
| 412-1004045-А | 4***А | Шатун в сборе | |
| 412-1004058-13 | 4***3 | Вкладыш шатуна, уменьшенный на 0,25 мм | |
| 412-1004058-23 | 4***3 | Вкладыш шатуна, уменьшенный на 0,5 мм | |
| 412-1004058-33 | 4***3 | Вкладыш шатуна, уменьшенный на 0,75 мм | |
| 412-1004058-43 | 4***3 | Вкладыш шатуна, уменьшенный на 1,0 мм | |
| 412-1004061 | 4***1 | Болт шатуна с гайкой в сборе | |
| 412-1004062-01 | 4***1 | Болт шатуна | |
| 1 | 4***Б | Крышка шатуна | |
| 2 | 4***3 | Вкладыш шатуна нормального размера | |
| 3 | 4***4 | Гайка болта | |
| 5 | 4***Б | Шатун | |
| 6 | 4***2 | Втулка шатуна | |
| 7 | 4***2 | Кольцо стопорное | |
| 8 | 4***1 | Палец поршневой | |
| 9 | 4***5 | Поршень нормального размера | |
| 9 | 4***1 | Поршень нормального размера | |
| 10 | 4***5 | Кольцо поршневое маслосъемное | |
| 11 | 4***5 | Кольцо поршневое нижнее | |
| 12 | 4***0 | Кольцо поршневое верхнее |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
