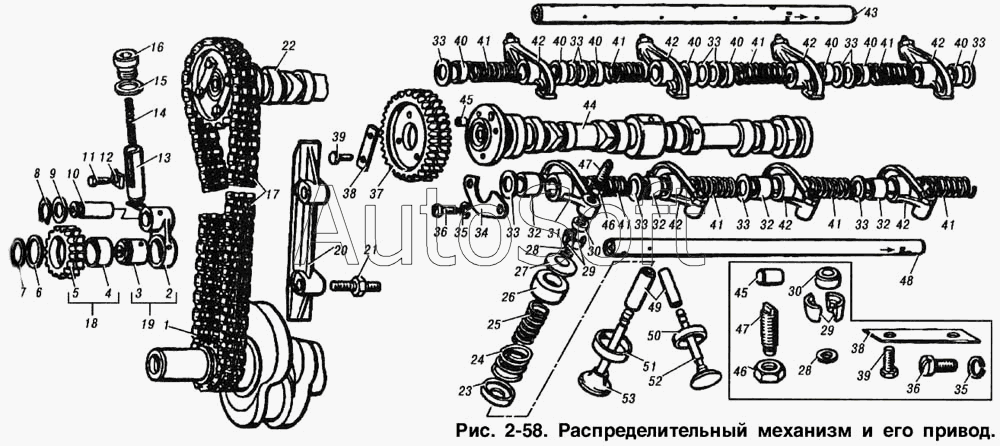

Каталог запасных частей к технике: ИЖ 2715 (1999). Распределительный механизм и его привод
39
25
26
27
28
29
30
31
32
33
34
35
36
37
38
24
40
41
42
43
44
45
46
47
48
49
50
51
52
53
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1006050-10 | 4***0 | Рычаг со звездочкой в сборе | |
| 412-1006057 | 4***7 | Заглушка рычага | |
| 412-1006950 | 4***0 | Привод распределительного вала (комплект) | |
| 412-1007033-БР | 4***Р | Втулка направляющая, увеличенная на 0,25 мм | |
| 412-1007080-БР | 4***Р | Седло вставное выпускного клапана, увеличенное на 0,6 мм | |
| 412-1007082-БР | 4***Р | Седло вставное впускного клапана, увеличенное на 0,6 мм | |
| 1 | 4***0 | Звездочка распределительная | |
| 2 | 4***0 | Рычаг натяжного устройства | |
| 3 | 4***3 | Ось звездочки | |
| 4 | 4***7 | Втулка звездочки | |
| 5 | 4***0 | Звездочка натяжного устройства | |
| 6 | 3***3 | Шайба 22 | |
| 7 | 3***1 | Кольцо диам. 22 пружинное упорное | |
| 8 | 3***0 | Кольцо диам. 12 пружинное упорное | |
| 9 | 3***4 | Шайба 12 | |
| 10 | 4***6 | Ось рычага | |
| 11 | 3***9 | Болт М10х24 | |
| 12 | 4***1 | Пластина прижимная | |
| 13 | 4***1 | Плунжер натяжного устройства | |
| 14 | 4***0 | Пружина натяжного устройства | |
| 15 | 3***5 | Шайба 22 | |
| 16 | 3***9 | Пробка-заглушка М22х1,5 | |
| 17 | 4***0 | Цепь привода вала в сборе | |
| 18 | 4***0 | Звездочка натяжного устройства в сборе | |
| 19 | 4***0 | Рычаг натяжного устройства в сборе | |
| 20 | 4***1 | Успокоитель цепи | |
| 21 | 4***0 | Ось успокоителя цепи | |
| 22 | 4***0 | Вал распределительный в сборе | |
| 23 | 4***0 | Шайба опорная пружины | |
| 24 | 4***0 | Пружина клапана наружная | |
| 25 | 4***1 | Пружина клапана внутренняя | |
| 26 | 4***4 | Колпак клапана маслозащитный | |
| 27 | 4***5 | Тарелка пружины клапана | |
| 28 | 4***7 | Шайба уплотнительная тарелки | |
| 29 | 4***1 | Сухарь клапана | |
| 30 | 4***7 | Наконечник стержня | |
| 31 | 4***6 | Коромысло клапана | |
| 32 | 4***4 | Втулка распорная коромысел большая | |
| 33 | 3***6 | Шайба 16 | |
| 34 | 4***8 | Фланец упорный вала | |
| 35 | 2***4 | Шайба 6 пружинная | |
| 36 | 2***7 | Винт М6х20 | |
| 37 | 4***0 | Звездочка ведомая вала | |
| 38 | 4***3 | Пластина болтов крепления звездочки | |
| 39 | 2***7 | Болт М6х14 | |
| 40 | 4***6 | Втулка распорная коромысел малая | |
| 41 | 4***0 | Пружина поджимная коромысла | |
| 42 | 4***0 | Коромысло клапана в сборе | |
| 43 | 4***4 | Ось коромысел выпускных клапанов в сборе | |
| 44 | 4***5 | Вал распределительный | |
| 45 | 3***0 | Штифт 8х10 | |
| 46 | 3***9 | Контргайка нажимного болта М8х1 | |
| 47 | 4***2 | Винт регулировочный коромысла клапана М8х1 | |
| 48 | 4***0 | Ось коромысел впускных клапанов в сборе | |
| 49 | 4***3 | Втулка направляющая клапана | |
| 50 | 4***0 | Седло вставное выпускного клапана | |
| 51 | 4***1 | Седло вставное впускного клапана | |
| 52 | 4***1 | Клапаны выпускной | |
| 53 | 4***2 | Клапан впускной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
