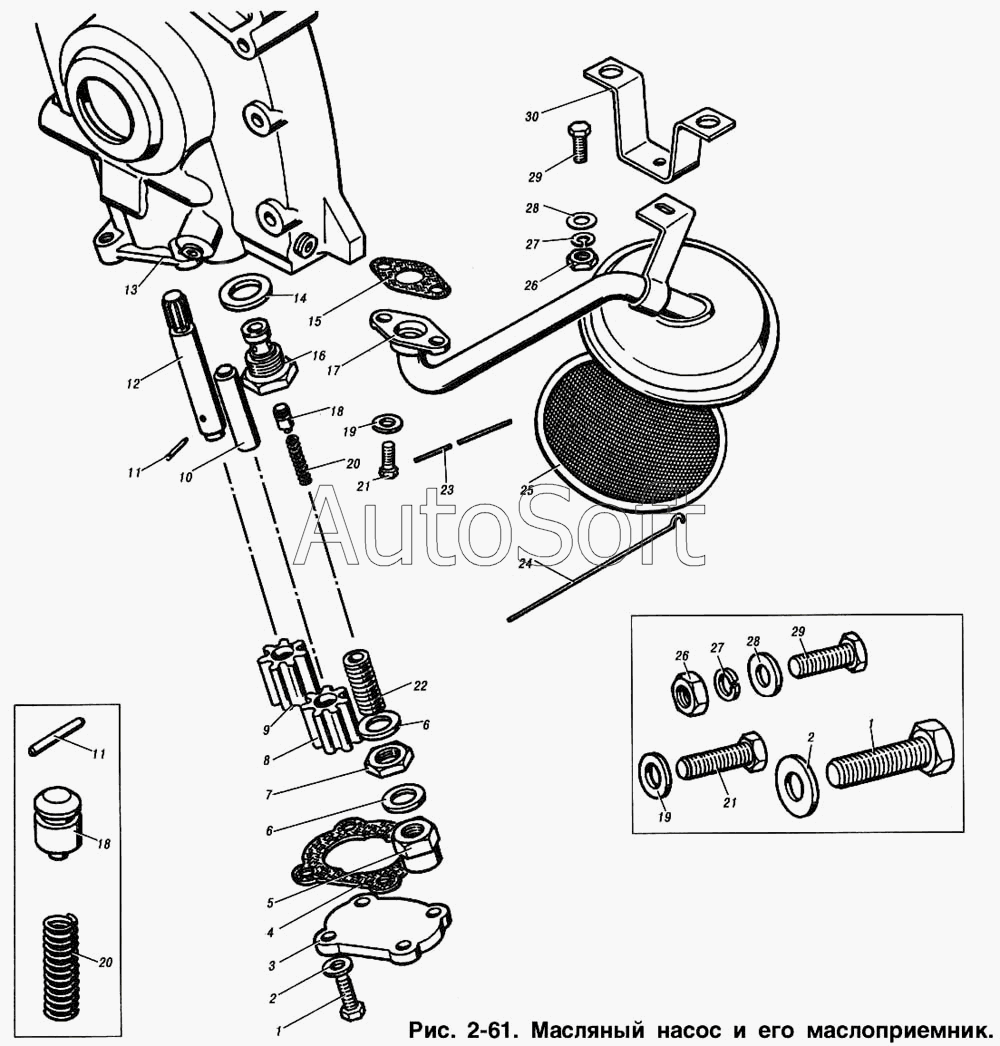

Каталог запасных частей к технике: ИЖ 2715 (1999). Масляный насос и маслоприемник
23
15
16
17
18
19
20
21
22
14
24
25
26
27
28
29
30
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1010010-02 | 4***2 | Маслоприемник в сборе | |
| 412-1011010-40 | 4***0 | Насос масляный в сборе | |
| 412-1011360 | 4***0 | Предохранительный клапан в сборе | |
| 1 | 2***9 | Болт М8х25 | |
| 2 | 3***9 | Шайба 8,5 | |
| 3 | 4***0 | Крышка масляного насоса | |
| 4 | 4***0 | Прокладка крышки | |
| 5 | 4***3 | Гайка колпачковая | |
| 6 | 3***1 | Шайба 14 | |
| 7 | 3***5 | Контргайка | |
| 8 | 4***2 | Колесо зубчатое ведомое | |
| 9 | 4***5 | Шестерня ведущая | |
| 10 | 4***5 | Ось ведомого зубчатого колеса | |
| 11 | 2***6 | Штифт 3х18 | |
| 12 | 4***0 | Валик ведущий шестерни в сборе | |
| 13 | 4***0 | Крышка распределительных звездочек нижняя | |
| 14 | 4***6 | Прокладка корпуса клапана | |
| 15 | 4***3 | Прокладка фланца | |
| 16 | 4***2 | Корпус клапана | |
| 17 | 4***0 | Трубка приемная с колпаком в сборе | |
| 18 | 4***4 | Клапан предохранительный | |
| 19 | 2***9 | Шайба 6 | |
| 20 | 4***8 | Пружина клапана | |
| 21 | 2***4 | Болт М6х20 | |
| 22 | 4***0 | Винт клапана регулировочный | |
| 23 | 2***1 | Шплинт-проволока диам. 1,2 мм | |
| 24 | 4***8 | Пружина крепления сетки | |
| 25 | 4***1 | Сетка маслоприемника с кольцами в сборе | |
| 26 | 2***9 | Гайка М6 | |
| 27 | 2***9 | Шайба 6 пружинная | |
| 28 | 2***9 | Шайба 6 | |
| 29 | 2***7 | Болт М6х14 | |
| 30 | 4***2 | Кронштейн крепления маслоприемника |
