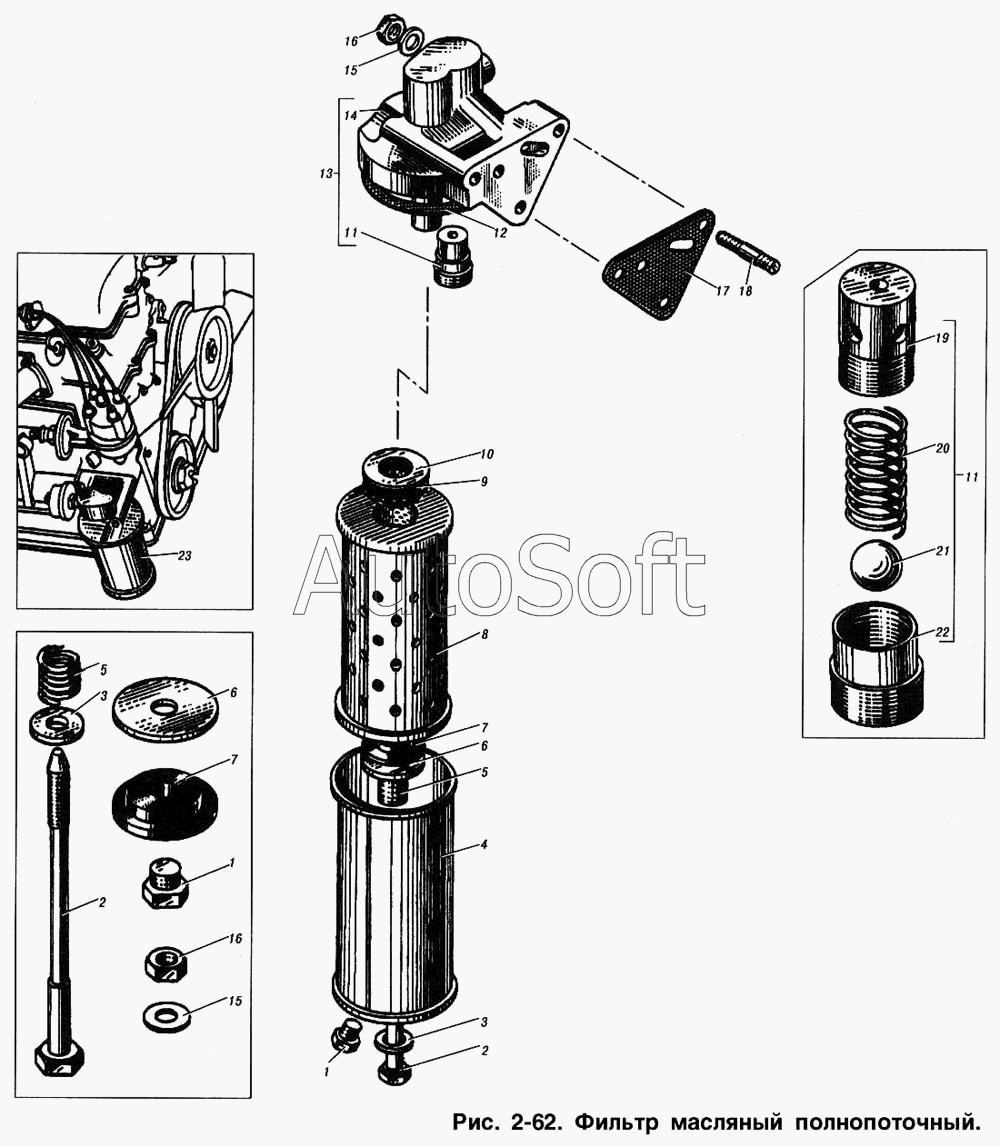

Каталог запасных частей к технике: ИЖ 2715 (1999). Фильтр масляный полнопоточный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 363065-29 | 3***9 | Шпилька М8х35 | |
| 363074-29 | 3***9 | Гайка М11х1 | |
| 1 | 3***9 | Пробка К 1/8" | |
| 2 | 3***9 | Болт М10х145 | |
| 3 | 3***7 | Шайба 10,5 | |
| 4 | 4***1 | Корпус фильтра | |
| 5 | 4***8 | Пружина фильтра распорная | |
| 6 | 3***8 | Шайба распорной пружины | |
| 7 | 4***2 | Кольцо уплотнительное нижнее | |
| 8 | 4***1 | Элемент фильтрующий | |
| 9 | 4***1 | Кольцо уплотнительное верхнее | |
| 10 | 3***9 | Шайба опорная | |
| 11 | 4***1 | Клапан перепускной в сборе | |
| 12 | 4***5 | Прокладка крышки фильтра | |
| 13 | 4***А | Крышка фильтра в сборе | |
| 14 | 4***Б | Крышка фильтра | |
| 15 | 2***9 | Шайба 8 | |
| 16 | 2***9 | Гайка М8х1 | |
| 17 | 4***7 | Прокладка фильтра | |
| 18 | 3***9 | Шпилька М8х85 | |
| 19 | 4***0 | Колпачок | |
| 20 | 4***0 | Пружина клапана | |
| 21 | 3***2 | Шарик диам. 10 | |
| 22 | 4***0 | Корпус | |
| 23 | 4***3 | Фильтр масляный в сборе |
