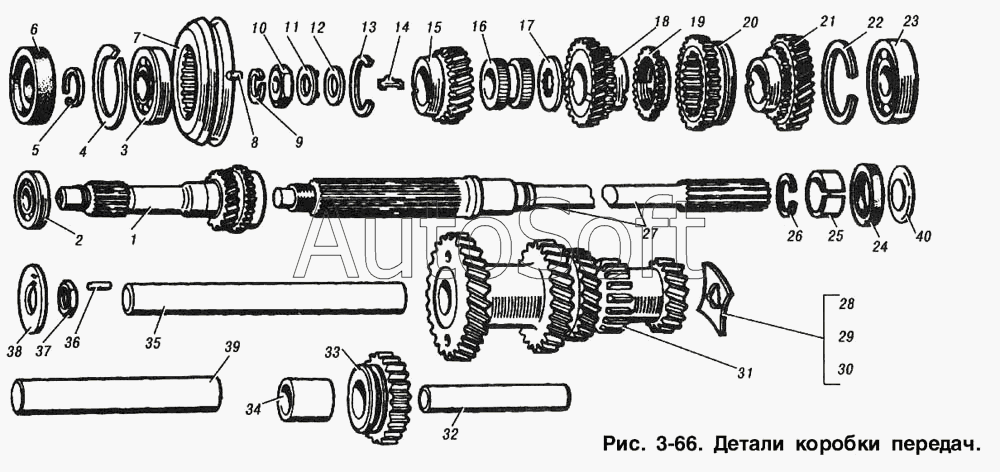

Каталог запасных частей к технике: ИЖ 2715 (1999). Детали коробки передач
30
20
21
22
23
24
25
26
27
28
29
19
31
32
33
34
35
36
37
38
39
40
9
1
2
3
3
4
6
7
8
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6-306 КШ | 6***Ш | Подшипник вторичного вала средний | |
| 6-50206-КШ1 | 6***1 | Подшипник первичного вала коробки передач задний | |
| 76-180902 КС9 | 7***9 | Подшипник первичного вала коробки передач передний | |
| 1 | 2***0 | Вал первичный | |
| 2 | 4***1 | Подшипник первичного вала коробки передач передний | |
| 3 | 4***4 | Кольцо стопорное подшипника | |
| 3 | 4***1 | Подшипник первичного вала коробки передач задний | |
| 4 | 4***8 | Кольцо упорное подшипника | |
| 6 | 4***1 | Уплотнение первичного вала | |
| 7 | 4***1 | Муфта синхронизатора третьей и четвертой передач | |
| 8 | 4***0 | Ролик переднего подшипника вторичного вала диам. 4,5х13 | |
| 9 | 4***2 | Кольцо запорное роликов | |
| 10 | 4***7 | Гайка | |
| 11 | 4***Б | Шайба стопорная | |
| 12 | 4***Б | Шайба пружинная | |
| 13 | 4***2 | Пружина синхронизатора | |
| 14 | 4***1 | Сухарь синхронизатора | |
| 15 | 2***1 | Колесо зубчатое третьей передачи вторичного вала | |
| 16 | 4***1 | Втулка зубчатых колес вторичного вала | |
| 17 | 4***5 | Шайба распорная зубчатых колес первой и второй передач | |
| 18 | 2***7 | Колесо зубчатое второй передачи вторичного вала | |
| 19 | 4***0 | Кольцо блокирующее синхронизатора | |
| 20 | 4***1 | Колесо зубчатое заднего хода со ступицей в сборе | |
| 21 | 2***2 | Колесо зубчатое первой передачи вторичного вала | |
| 22 | 4***2 | Кольцо упорное подшипника | |
| 23 | 4***1 | Подшипник вторичного вала средний | |
| 24 | 4***3 | Уплотнение вторичного вала внутреннее | |
| 25 | 4***5 | Втулка заднего подшипника вторичного вала | |
| 26 | 4***1 | Кольцо стопорное | |
| 27 | 4***5 | Вал вторичный | |
| 28 | 4***3 | Шайба упорная блока зубчатых колес толщиной 1,4 мм | |
| 29 | 4***3 | Шайба упорная блока зубчатых колес толщиной 1,49 мм | |
| 30 | 4***3 | Шайба упорная блока зубчатых колес толщиной 1,58 мм | |
| 31 | 4***1 | Блок зубчатых колес промежуточного вала | |
| 32 | 2***0 | Ось промежуточного зубчатого колеса | |
| 33 | 4***1 | Колесо зубчатое промежуточное заднего хода | |
| 34 | 4***4 | Втулка | |
| 35 | 2***2 | Ось блока зубчатых колес | |
| 36 | 4***2 | Ролик подшипника блока зубчатых колес диам. 2,5х20 | |
| 37 | 4***4 | Кольцо упорное | |
| 38 | 4***0 | Шайба упорная | |
| 39 | 4***8 | Втулка распорная | |
| 40 | 4***4 | Уплотнение вторичного вала наружное |
